コネクタ形状
角型
コネクタシリーズ頭文字
数字
適用ピン・コンタクト
オス
極数
3
用途
ケーブル接続
許容電流 (A)
14
接続方向
ストレート
保護機能(耐環境性)
無
代表規格
UL / CSA
ピッチ (mm)
5.03
列数
1
嵌合ロック
有
材質
NYLON 66
備考
UL94V-2
適合ターミナル
1189, 1190, 1380, 1381, 1433, 1434, 1973, 2151, 2273, 2870, 2871, 4272, 4550, 6271

ご注意

【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
対象商品はこちら
　*左下の絞り込み条件にて、特価品「対象品」で対象商品を絞り込むことが出来ます。
　*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。　
　*型式末尾が「-R6」の商品のみ対象となります。
　*在庫限りの販売となります。
【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

ミディアムパワー用途に柔軟なナイロンコネクタ

5.03ｍｍのピッチの製品イメージ図

使用例

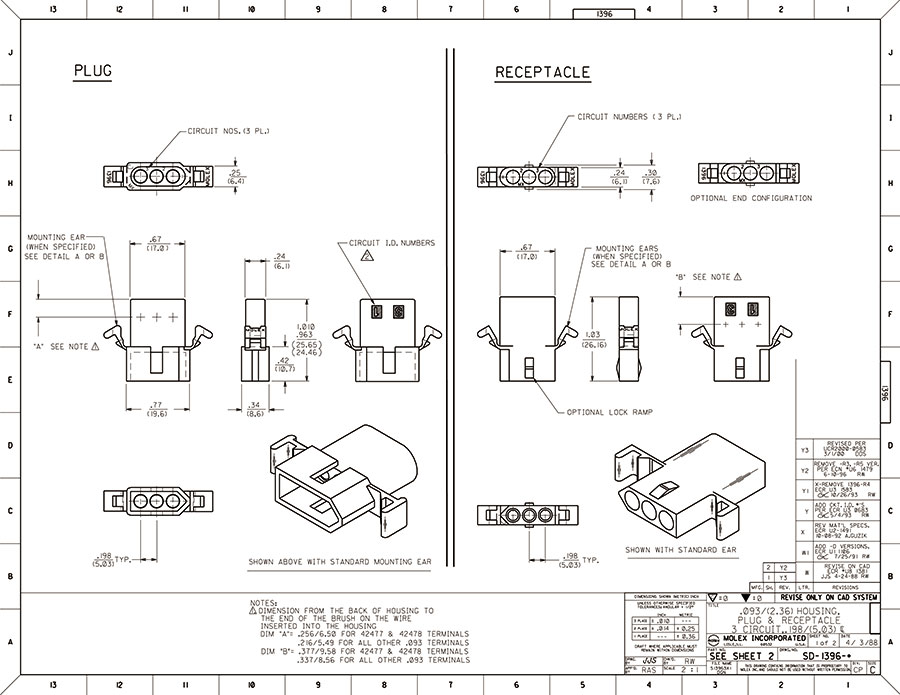

Standard .093“ プラグハウジング（1396）の外形図と寸法仕様

Standard .093“ プラグハウジング（1396）の外形

寸法図

側面図

断面図-1

断面図-2

寸法表

極数（最大）	3
難撚性	94V-2
ジェンダー	プラグ
グローワイヤー対応	無
嵌合ロック	有
Net Weight	1.884/g
列数	1
梱包形態	ポリ袋
パネルマウント	有
ピッチ - 嵌合部（インチ）	5.03mm
縦列スタック（エンド・ツー・エンド）	無
使用温度範囲	-40℃ to +105℃
最大定格電流	14.0A

型番1396-P

極数（最大）	3
色 - 樹脂部	自然色
難撚性	94V-2
ジェンダー	プラグ
グローワイヤー対応	無
嵌合ロック	有
材質 - 樹脂部	ナイロン
Net Weight	1.720/g
列数	1
梱包形態	ポリ袋
パネルマウント	無
ピッチ - 嵌合部（インチ）	5.03mm
縦列スタック（エンド・ツー・エンド）	無
使用温度範囲	-40℃ to +105℃
最大定格電流	14.0A

型番1396-P1　　

この商品の機能および利点

業界標準0.093inchピンおよびソケットターミナル
設計の柔軟性を実現。
高電流端子が可能
最大17.0Aの用途。
端子は、標準0.093inchおよびシリーズ3191、プラグまたはリセプタクルハウジングで使用可能
設計の柔軟性を実現。

型番リスト

表示件数

型番

1396-P

1396-P1

パネルマウント	色	特価品	嵌合相手	RoHS?	最小発注数量

有	-	対象外	03-09-1032, 03-09-1033, 03-09-6032	10	10個
無	自然色	対象外	03-09-1031, 03-09-1032, 03-09-1033, 03-09-1081, 03-09-6032	10	10個

通常単価(税別) (税込単価)	通常出荷日

26円 ( 29円 )	在庫品1日目当日出荷可能
30円 ( 33円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

最大14A対応のパワー用ナイロンコネクタ。
【特長】
・直径0.093inchのピンに基づいたコネクターシステム。
・端子は圧着ハウジングまたは圧着リセプタクルのいずかれに使用可能。
・ピッチは5.03mm、最大3極、使用可能な温度範囲は-40～+105℃、嵌合部にロックあり。
・ミディアムパワー用途に柔軟な設計。

ご注意

【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
対象商品はこちら
　*左下の絞り込み条件にて、特価品「対象品」で対象商品を絞り込むことが出来ます。
　*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。　
　*型式末尾が「-R6」の商品のみ対象となります。
　*在庫限りの販売となります。
【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
SS30UCR UL／CE対応
ミスミ
SS300R　UL規格　小径
SS300R　UL規格　小径・低価格
ミスミ
PRC05コネクタワンタッチ・中継タイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
