Standard .093" プラグハウジング（1375）
未確定：候補が3型番あります。
商品情報
φ0.093（直径0.093inch）のピンに基づいた標準のナイロンコネクタ
マザーボード、ハードディスクドライブ、ラックマウント型サーバーに利用できる。
Standard .093“ プラグハウジング（1375）の外形図と仕様について

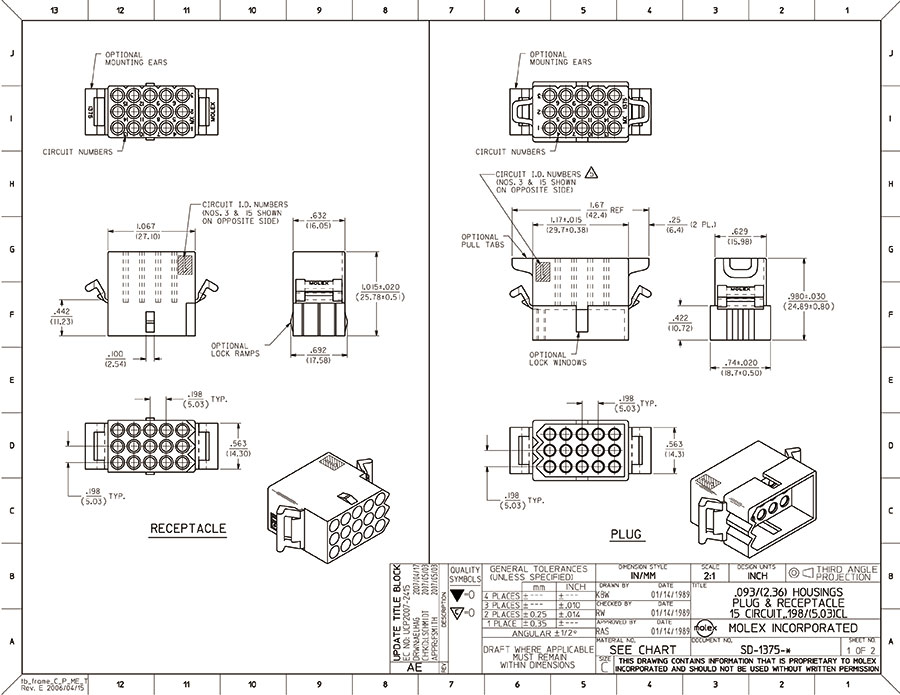

Standard .093“ プラグハウジング（1375）の外形図。
機械的性能/材質
| 極数（最大） | 15 |
|---|---|
| 色 - 樹脂部 | 自然色 |
| 難撚性 | 94V-2 |
| ジェンダー | プラグ |
| グローワイヤー対応 | 無 |
| 嵌合ロック | 無 |
| 材質 - 樹脂部 | ナイロン |
| Net Weight | 6.628/g |
| 列数 | 3 |
| 梱包形態 | ポリ袋 |
| パネルマウント | 無 |
| ピッチ - 嵌合部（インチ） | 5.03mm |
| 縦列スタック（エンド・ツー・エンド） | 無 |
| 使用温度範囲 | -40℃ to +105℃ |
詳細情報
基本情報
5.03mmピッチのパワー用ナイロンコネクタ。
【特長】
・φ0.093（直径0.093inch）のピンに基づいた標準のコネクターシステム。
・最大14.0A（回路サイズが最大の場合は9.0A、高電流／低嵌合端子を使用する場合は17.0A）まで対応可能。
・最大電線対電線構成、電線対基板構成があり、最大15の極数に対応できる。
【用途】
・電子レンジ、冷蔵庫、デスクトップコンピューターなど多様な民生機器に利用可能。
・圧着ハウジングまたは圧着リセプタクルに使用。
カタログ
商品担当おすすめ
Standard .093" プラグハウジング（1375）のレビュー
治具の接続
4
4.02019/06/17
設備⇒治具の接続に使用しています。安価で使いやすいです。。。
1人が参考にしています。
自社の設備のコネクタとして
4
4.02018/12/26
装置メーカーで初めから付いていたものの交換品として同じ商品を購入しました。2-3年で交換となりましたが、耐久性としては悪...もっと読む
1人が参考にしています。
