電線対基板用ナイロンコネクタ。【特長】・モレックス(molex)製。・モレックスSpox、2.50mm...
詳細を確認

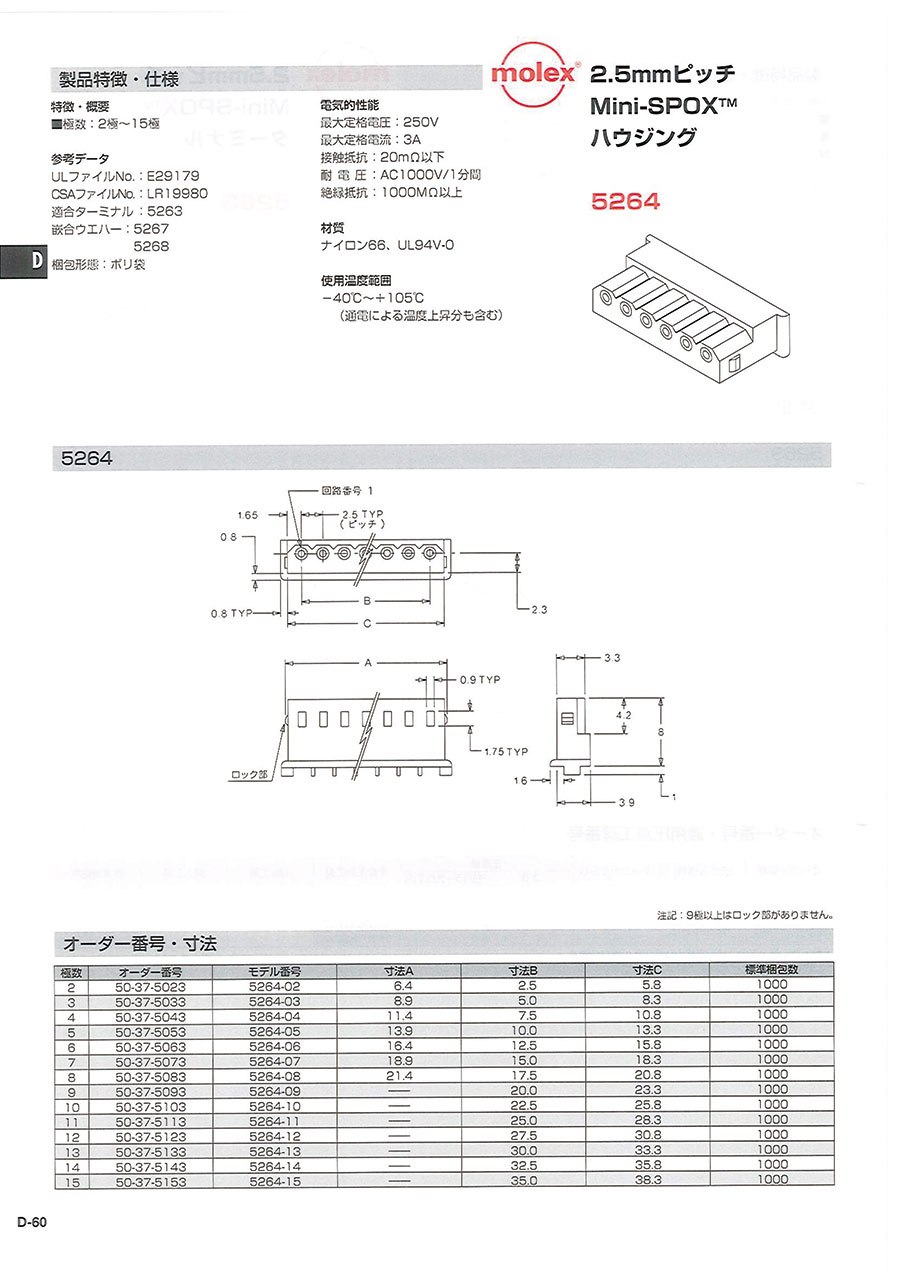

2.5mmピッチ Mini-SPOX ハウジング 5264の外形図
| 極数 | モデル番号 | 寸法A | 寸法B | 寸法C |
|---|---|---|---|---|
| 2 | 5264-02 | 6.4 | 2.5 | 5.8 |
| 3 | 5264-03 | 8.9 | 5.0 | 8.3 |
| 4 | 5264-04 | 11.4 | 7.5 | 10.8 |
| 5 | 5264-05 | 13.9 | 10.0 | 13.3 |
| 6 | 5264-06 | 16.4 | 12.5 | 15.8 |
| 7 | 5264-07 | 18.9 | 15.0 | 18.3 |
| 8 | 5264-08 | 21.4 | 17.5 | 20.8 |
| 9 | 5264-09 | - | 20.0 | 23.3 |
| 10 | 5264-10 | - | 22.5 | 25.8 |
| 11 | 5264-11 | - | 25.0 | 28.3 |
| 12 | 5264-12 | - | 27.5 | 30.8 |
| 13 | 5264-13 | - | 30.0 | 33.3 |
| 14 | 5264-14 | - | 32.5 | 35.8 |
| 15 | 5264-15 | - | 35.0 | 38.3 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11円 ( 12円 ) | 在庫品1日目当日出荷可能 |
10円 ( 11円 ) | 在庫品1日目当日出荷可能 |
18円 ( 20円 ) | 在庫品1日目当日出荷可能 |
11円 ( 12円 ) | 在庫品1日目当日出荷可能 |
29円 ( 32円 ) | 在庫品1日目当日出荷可能 |
14円 ( 15円 ) | 在庫品1日目当日出荷可能 |
16円 ( 18円 ) | 在庫品1日目当日出荷可能 |
20円 ( 22円 ) | 在庫品1日目当日出荷可能 |
20円 ( 22円 ) | 在庫品1日目当日出荷可能 |
21円 ( 23円 ) | 在庫品1日目当日出荷可能 |
33円18円 ( 20円 ) | 在庫品1日目当日出荷可能 |
32円 ( 35円 ) | 在庫品1日目当日出荷可能 |
34円 ( 37円 ) | 在庫品1日目当日出荷可能 |
電線対基板用ナイロンコネクタ。
【特長】
・モレックス(molex)製。
・モレックスSpox、2.50mmのピッチサイズに対応。
・嵌合ウエハー:5267/5268。
・適合ターミナル:5263。
【用途】
・電線対基板用に最適。



通常価格、通常出荷日が表示と異なる場合がございます
通常価格、通常出荷日が表示と異なる場合がございます
