商品情報

5.08mmピッチサイズに対応するナイロンコネクタ

SPOX ハウジング（5197）

SPOX ハウジング（5197）の外形図

鉛不使用

SPOX ハウジング（5197）の仕様と特長について

仕様

特徴・概要

極数:2～9極

参考データ

ULファイルナンバー:No.E29179
CSAファイルナンバー:LR19980
嵌合ハウジング:5194、5225
嵌合ウエハー:5279、5280、5281、5282

ピッチ:5.08mm

電気的性能

最大定格電圧:250V
最大定格電流:7A
接触抵抗:10mΩ以下
耐電圧:AC1,500V/1分間
絶縁抵抗:1,000MΩ以上

材質

ナイロン66、UL94V-2

使用温度範囲
-40～+105℃（通電による温度上昇分も含む）

特長

ボックススタイル端子

複数のコンタクト部と端子保護

フリクションロック

安全な嵌合保持

極性キー

正しい嵌合を保証

ボイド、さまざまなプレーティング、キンクテールオプション

多様な設計ニーズを満たす

電線対基板、電線対電線、基板対基板

汎用構成

この商品の外形図と寸法について

この商品の外形図

側面図

型番	寸法A	寸法B
5197-02	10.08	5.08
5197-03	15.16	10.16
5197-04	20.24	15.24
5197-05	25.32	20.32
5197-06	30.40	25.40
5197-07	35.48	30.48
5197-08	40.56	35.56
5197-09	45.64	40.14

この商品の使用例について

コンシューマー

コピー機
ファックス機
フィットネス装置
ゲーム機
プリンター
セキュリティシステム
セットトップボックス
ビデオ/DVD製品

データ/通信

コピー機

産業用

自動販売機

医療向け

デザイン装置
医療用モニタリング

ネットワーク

ルーター/スイッチ

テレコミュニケーション

ハブ
ルーター
サーバー
スイッチ

型番リスト

表示件数

型番

5197-02
5197-02-R6
5197-03
5197-04
5197-05
5197-06
5197-07
5197-09

極数	特価品	RoHS?	最小発注数量

2	対象外	10	8個
2	対象品	-	8個
3	対象外	10	10個
4	対象外	10	7個
5	対象外	10	6個
6	対象外	10	7個
7	対象外	-	5個
9	対象外	10	1個

通常単価(税別) (税込単価)	通常出荷日

112円89円 ( 98円 )	在庫品1日目当日出荷可能
64円 ( 70円 )	在庫品1日目当日出荷可能
18円 ( 20円 )	在庫品1日目当日出荷可能
168円 ( 185円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
150円 ( 165円 )	在庫品1日目当日出荷可能
113円 ( 124円 )	在庫品1日目当日出荷可能
144円 ( 158円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

複数のコンタクト部で嵌合部を保護し、処理中に電線のフッキングを防止するナイロンコネクタ。
【特長】
・5.08mmピッチの電線対基板用コネクター。
・基板対基板オプション、シュラウド無しヘッダーなどが含まれている。
・嵌合ウエハーは5279／5280／5281／5282で、適合ターミナルは5194／5225。
【用途】
・ネットワークのスイッチやハブなど民生機器に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
対象商品はこちら
　*左下の絞り込み条件にて、特価品「対象品」で対象商品を絞り込むことが出来ます。
　*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。　
　*型式末尾が「-R6」の商品のみ対象となります。
　*在庫限りの販売となります。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

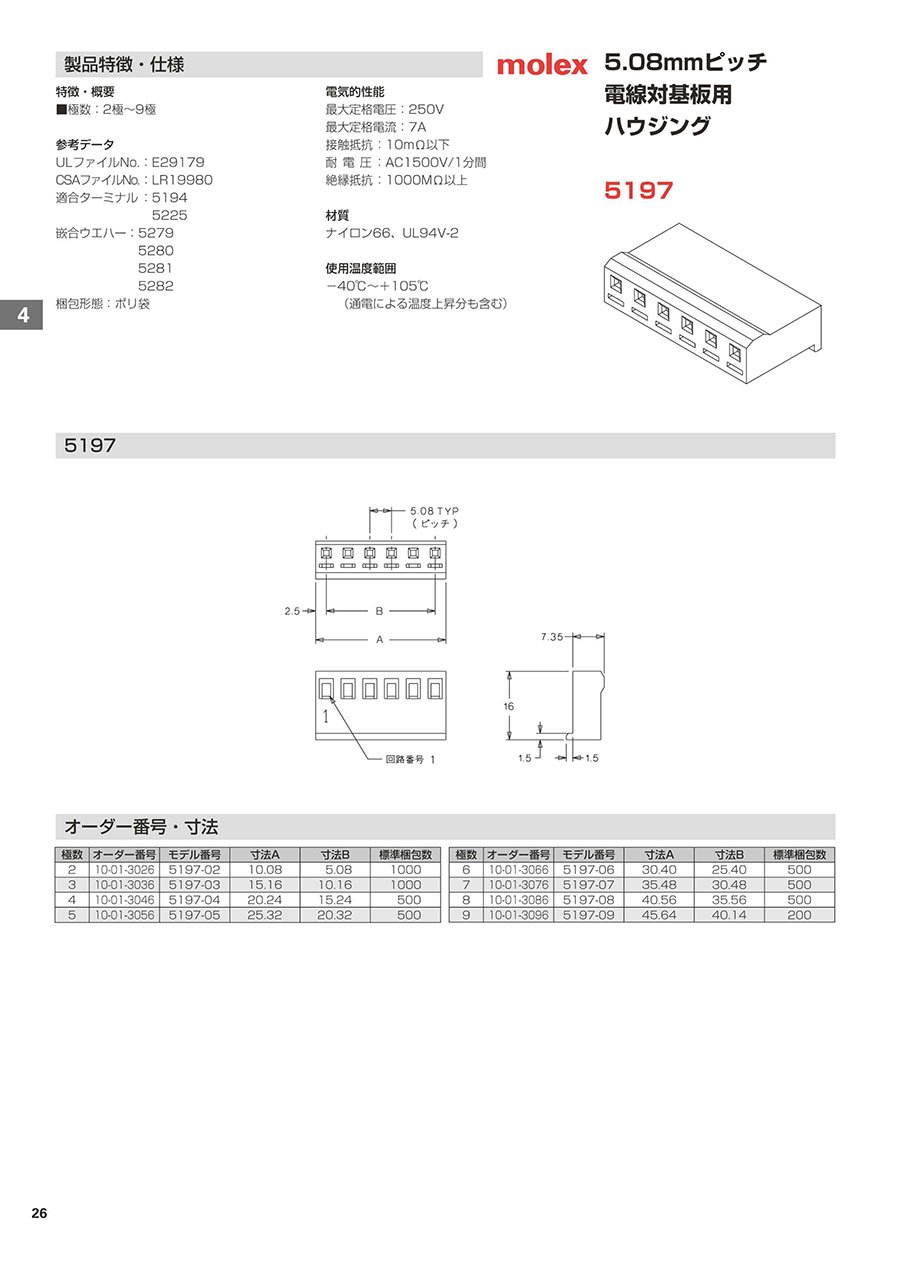

カタログ
