3.96mmピッチ 電線対基板用 ハウジング 5195

3.96mmピッチ 電線対基板用 ハウジング 5195
通常単価(税別)
72円～866円特別価格
税込単価
79円～953円特別価格
一部SALE 2026.03.31まで
通常出荷日：在庫品1日目当日出荷可能

3.96mmピッチの電線対基板用ナイロンコネクタ。【特長】・端子の形状が「スプリングボックス」に似てい...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
    国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
    対象商品はこちら
    　*左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
    　*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。　
    　*型式末尾が「-R6」の商品のみ対象となります。
    　*在庫限りの販売となります。
  • 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
詳細を確認

よく一緒に見られています

3.96mmピッチ 電線対基板用 ウエハー ストレートタイプ 5273

モレックス

3.96mmピッチ 電線対基板用 ウエハー ストレートタイプ 5273
通常価格(税別)： 15円 (税込価格：17円)

通常出荷日：在庫品1日目

よく一緒に見られています

2.5mmピッチ Mini-Latch（TM） ハウジング 51191

モレックス

2.5mmピッチ Mini-Latch（TM） ハウジング 51191
通常価格(税別)： 55円 (税込価格：61円)

通常出荷日：在庫品1日目

未確定：候補が11型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

嵌合部を保護し、処理中に電線のフッキングを防止するナイロンコレクタ

コピー機、医療用モニタリング 等の民生機器に利用できる。

コピー機、医療用モニタリング 等の民生機器に利用できる。

標準製品イメージ

標準製品イメージ。

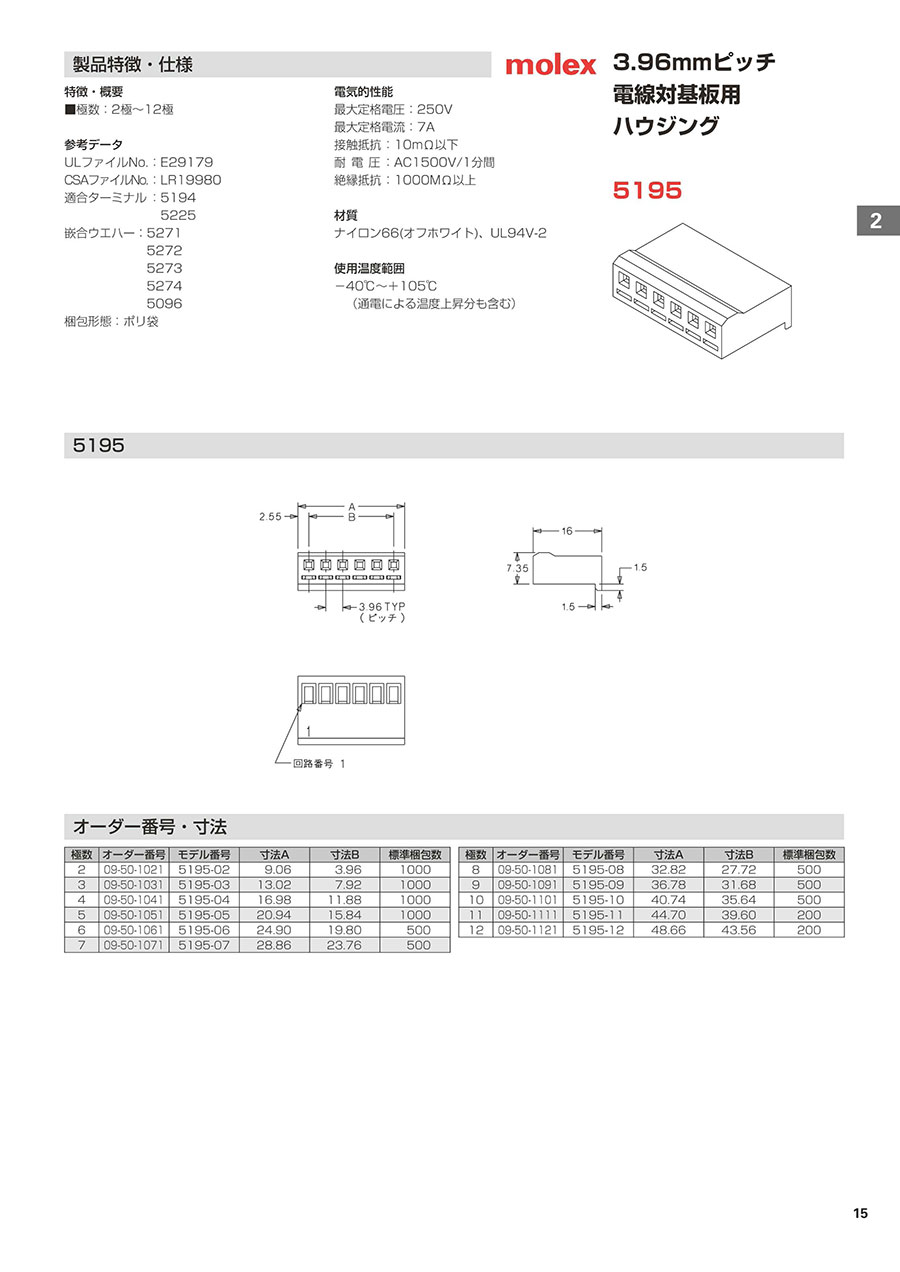

SPOX ハウジング（5195）の外形図と寸法

SPOX ハウジング（5195）の寸法図

SPOX ハウジング（5195）の寸法図。

側面図

側面図。

回線番号1

回線番号1。

寸法

極数オーダー番号モデル番号寸法A寸法B
209-50-10215195-029.063.96
309-50-10315195-0313.027.92
409-50-10415195-0416.9811.88
509-50-10515195-0520.9415.84
609-50-10615195-0624.9019.80
709-50-10715195-0728.8623.76
809-50-10815195-0832.8227.72
909-50-10915195-0936.7831.68
1009-50-11015195-1040.7435.64

この商品の挿入力・抜去力

極数
No. of
CIRCUIT		単位
UNIT		挿入力（最大値）
INSERTION FORCE (MAX.)		抜去力（最小値）
WITHDRAWAL FORCE (MIN.)
初回
1st		6回目
6th		30回目
30th		初回
1st		6回目
6th		30回目
30th
2N
{kgf}		43.2
{4.4}		35.3
{3.6}		35.3
{3.6}		5.8
{0.6}		4.9
{0.5}		4.9
{0.5}
3N
{kgf}		54.9
{5.6}		47.1
{4.8}		47.1
{4.8}		8.8
{0.8}		6.8
{0.7}		6.8
{0.7}
4N
{kgf}		66.7
{6.8}		58.8
{6.0}		58.8
{6.0}		11.7
{1.2}		8.8
{0.9}		8.8
{0.9}
5N
{kgf}		78.4
{8.0}		70.6
{7.2}		70.6
{7.2}		14.7
{1.5}		10.7
{1.1}		10.7
{1.1}
6N
{kgf}		90.2
{9.2}		82.4
{8.4}		82.4
{8.4}		17.6
{1.8}		12.7
{1.3}		12.7
{1.3}
7N
{kgf}		102.0
{10.4}		94.1
{9.6}		94.1
{9.6}		20.5
{2.1}		14.7
{1.5}		14.7
{1.5}
8N
{kgf}		113.7
{11.6}		105.9
{10.8}		105.9
{10.8}		23.5
{2.4}		16.6
{1.7}		16.6
{1.7}
9N
{kgf}		125.5
{12.8}		117.6
{12.0}		117.6
{12.0}		26.4
{2.7}		18.6
{1.9}		18.6
{1.9}
10N
{kgf}		137.2
{14.0}		129.4
{13.2}		129.4
{13.2}		29.4
{3.0}		20.5
{2.1}		20.5
{2.1}

この商品の特長について

機能および利点

ボックススタイル端子

複数のコンタクト部と端子保護

フリクションロック

安全な嵌合保持

極性キー

正しい嵌合を保証

ボイド、さまざまなプレーティング、キンクテールオプション

多様な設計ニーズを満たす

電線対基板、電線対電線、基板対基板

汎用構成。

仕様

概要

  • 極数:2極～12極

電気的性能

  • 最大定格電圧:250V
  • 最大定格電流:7A
  • 接触抵抗:10mΩ以下
  • 耐電圧:AC1,500Ｖ/1分間
  • 絶縁抵抗:1,000ＭΩ以上

材質

  • ナイロン66（オフホワイト）、UL94V-2

使用温度範囲

  • -40～+105℃（通電による温度上昇分も含む）

型番リスト

表示件数
  • 1
    • 型番
    5195-02
    5195-03
    5195-04
    5195-04-R6
    5195-05
    5195-05-R6
    5195-06
    5195-07
    5195-08
    5195-09
    5195-10

    極数

    特価品

    		RoHS?最小発注数量
    2
    対象外
    10
    9個
    3
    対象外
    10
    8個
    4
    対象外
    10
    8個
    4
    対象品
    -
    8個
    5
    対象外
    10
    8個
    5
    対象品
    -
    8個
    6
    対象外
    10
    1個
    7
    対象外
    10
    7個
    8
    対象外
    10
    7個
    9
    対象外
    10
    6個
    10
    対象外
    10
    6個
    通常単価(税別) (税込単価)
    通常出荷日
    79円
    ( 87円 )
    在庫品1日目当日出荷可能
    81円72円
    ( 79円 )
    在庫品1日目当日出荷可能
    866円779円
    ( 857円 )
    在庫品1日目当日出荷可能
    72円
    ( 79円 )
    在庫品1日目当日出荷可能
    162円145円
    ( 160円 )
    在庫品1日目当日出荷可能
    73円
    ( 80円 )
    在庫品1日目当日出荷可能
    114円
    ( 125円 )
    在庫品1日目当日出荷可能
    135円94円
    ( 103円 )
    在庫品1日目当日出荷可能
    92円
    ( 101円 )
    在庫品1日目当日出荷可能
    131円
    ( 144円 )
    在庫品1日目当日出荷可能
    109円
    ( 120円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    3.96mmピッチの電線対基板用ナイロンコネクタ。
    【特長】
    ・端子の形状が「スプリングボックス」に似ている。
    ・複数のコンタクト部があり、嵌合部を保護し、処理中に電線のフッキングを防止。
    【用途】
    ・コピー機、ファックス機、フィットネス装置、ゲーム機、プリンター等の民生機器に最適。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
      国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
      対象商品はこちら
      　*左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
      　*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。　
      　*型式末尾が「-R6」の商品のみ対象となります。
      　*在庫限りの販売となります。
    • 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
