エレクトロニクス部品技術窓口
2.5mmピッチ Mini-Latch（TM） ハウジング 51191
- 通常単価(税別)
- 55円～183円特別価格
- 税込単価
- 61円～201円特別価格
通常出荷日：在庫品1日目当日出荷可能
2.50mmピッチのロングセラー電線対基板用ナイロンコネクタ。【特長】・ハウジング側端子ラッチとボック...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
対象商品はこちら
*左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。
*型式末尾が「-R6」の商品のみ対象となります。
*在庫限りの販売となります。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が15型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
業界標準の2.50mm電線対基板用アプリケーション向けのナイロンコネクタ
組立中及び組立後の接点部分を保護する。
標準製品のイメージ

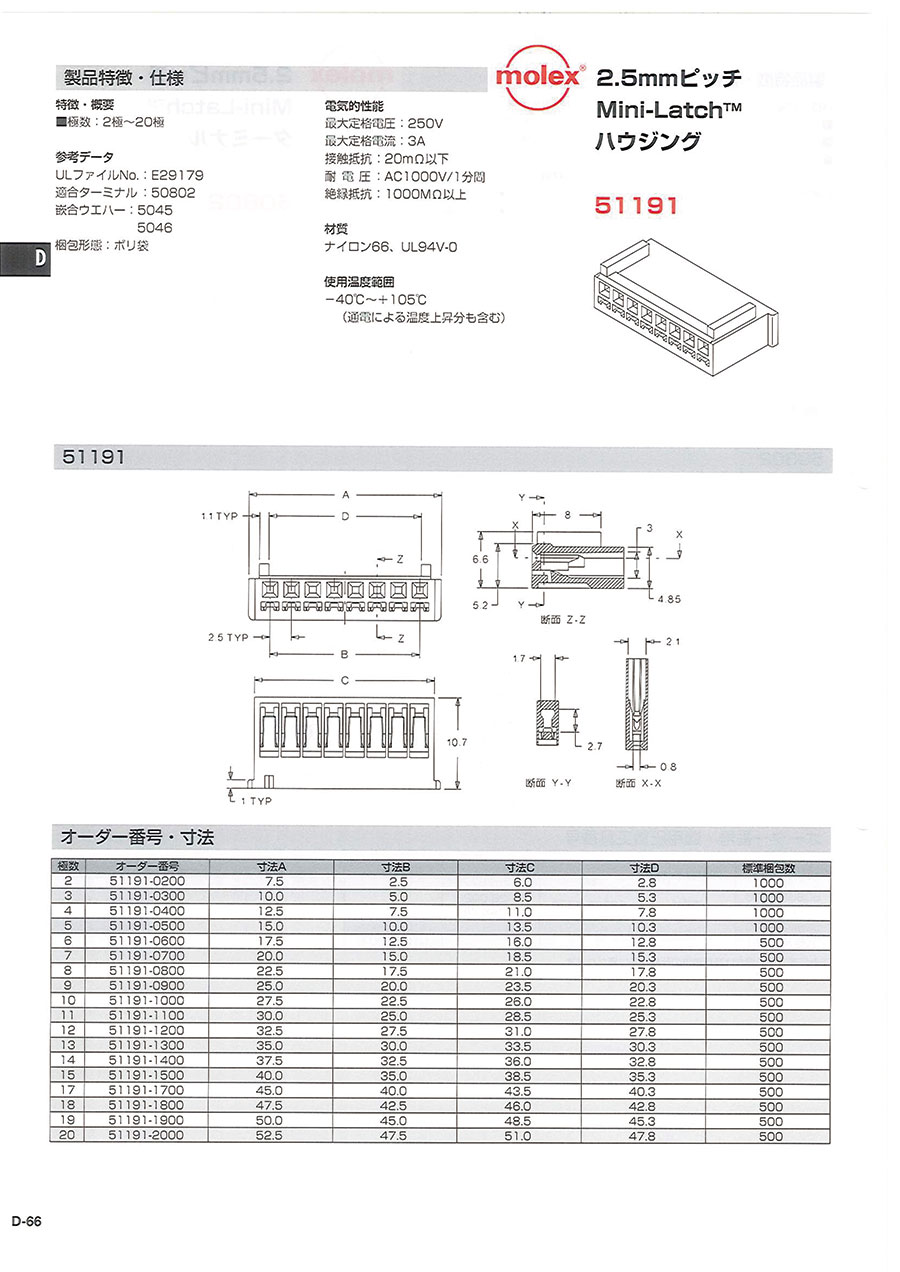

SPOX ハウジング（51191）の外形図と寸法について
SPOX ハウジング（51191）の寸法図
側面図
断面Z-Z
断面Y-Y
断面X-X
寸法
| 極数 | オーダー | 寸法A | 寸法B | 寸法C | 寸法D |
|---|---|---|---|---|---|
| 2 | 51191-0200 | 7.5 | 2.5 | 6.0 | 2.8 |
| 3 | 51191-0300 | 10.0 | 5.0 | 8.5 | 5.3 |
| 4 | 51191-0400 | 12.5 | 7.5 | 11.0 | 7.8 |
| 5 | 51191-0500 | 15.0 | 10.0 | 13.5 | 10.3 |
| 6 | 51191-0600 | 17.5 | 12.5 | 16.0 | 12.8 |
| 7 | 51191-0700 | 20.0 | 15.0 | 18.5 | 15.3 |
| 8 | 51191-0800 | 22.5 | 17.5 | 21.0 | 17.8 |
| 9 | 51191-0900 | 25.0 | 20.0 | 23.5 | 20.3 |
| 10 | 51191-1000 | 27.5 | 22.5 | 26.0 | 22.8 |
| 11 | 51191-1100 | 30.0 | 25.0 | 28.5 | 25.3 |
| 12 | 51191-1200 | 32.5 | 27.5 | 31.0 | 27.8 |
| 13 | 51191-1300 | 35.0 | 30.0 | 33.5 | 30.3 |
| 14 | 51191-1400 | 37.5 | 32.5 | 36.0 | 32.8 |
| 15 | 51191-1500 | 40.0 | 35.0 | 38.5 | 35.3 |
この商品の定格及び適用電線
| 項目 Item | 規格 Standard | ||
|---|---|---|---|
| 最大許容電圧 Rated Voltage(MAX.) | 250 V | [AC (実効値 rms) /DC] 被覆外径：φ1.15～1. 9mm Insulation O.D. | |
| 最大許容電流 及び適用電線 Rated Current (MAX.) and Applicable wires | AWG#22 | 3 A | |
| AWG#24 | 2.5 A | ||
| AWG#26 | 2A | ||
| AWG#28 | 1.5 A | ||
| 使用温度範囲 Ambient Temperature Range | - 40℃～+ 105℃ ※1 | ||
- ※ 1: 通電による温度上昇分も含む。
Including terminal temperature rise.
この商品の特長と仕様について
特長・概要- 極数:2極～20極
- 最大定格電圧:250V
- 最大定格電流:3A
- 接触抵抗:20mΩ以下
- 耐電圧:AC1,000V/1分間
- 絶縁抵抗:1,000MΩ以上
- ナイロン66、UL94V-0
- -40〜+105℃（通電による温度上昇分も含む）
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
92円 ( 101円 ) | 在庫品1日目当日出荷可能 |
68円61円 ( 67円 ) | 在庫品1日目当日出荷可能 |
55円 ( 61円 ) | 在庫品1日目当日出荷可能 |
72円 ( 79円 ) | 在庫品1日目当日出荷可能 |
75円 ( 83円 ) | 在庫品1日目当日出荷可能 |
62円 ( 68円 ) | 在庫品1日目当日出荷可能 |
76円 ( 84円 ) | 在庫品1日目当日出荷可能 |
73円43円 ( 47円 ) | 在庫品1日目当日出荷可能 |
107円 ( 118円 ) | 在庫品1日目当日出荷可能 |
75円 ( 83円 ) | 在庫品1日目当日出荷可能 |
77円 ( 85円 ) | 在庫品1日目当日出荷可能 |
88円 ( 97円 ) | 在庫品1日目当日出荷可能 |
183円 ( 201円 ) | 在庫品1日目当日出荷可能 |
90円 ( 99円 ) | 在庫品1日目当日出荷可能 |
148円 ( 163円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
2.50mmピッチのロングセラー電線対基板用ナイロンコネクタ。
【特長】
・ハウジング側端子ラッチとボックス式コンタクトデザインで組立中及び組立後の接点部分を保護する。
・高耐性ハウジングにはガイドレールと成形タブが含まれており、嵌合と嵌合解除が簡単にできる。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
対象商品はこちら
*左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。
*型式末尾が「-R6」の商品のみ対象となります。
*在庫限りの販売となります。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
商品担当おすすめ
2.5mmピッチ Mini-Latch（TM） ハウジング 51191のレビュー
ハーネス加工
5
5.02022/02/03
挿入作業もしやすく、配線作業の時に使用します。
購入数量も必要数が購入でき助かります。
0人が参考にしています。
機械部品
5
5.02020/01/09
機器の配線用として使用しています。
少量から購入できるので助かります。
0人が参考にしています。
電源/信号線用
4
4.02019/07/27
小型のハウジングで抜け防止と誤差し防止もあるので色々と使えてる。
0人が参考にしています。
センサー配線に利用
4
4.02018/11/20
この商品は割とコンパクトにまとめられるところがよいと思いました。引き抜きに関しても問題なく、型式：5240-031との嵌...もっと読む
0人が参考にしています。
治具配線用として
5
5.02018/09/27
治具配線に使用しました。
接続信頼性が高く、種類も豊富なため、良く使わせてもらっています。
0人が参考にしています。
