エレクトロニクス部品技術窓口
2.5mmピッチ Mini-SPOX（TM） ウエハー ストレートタイプ 5267
- 通常単価(税別)
- 77円～192円
- 税込単価
- 85円～211円
2.50mmピッチ電線対基板用ナイロンコネクタ。【特長】・端子の形状がスプリングボックスに似ている。・...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
端子がスプリングボックスに似たナイロンコネクタ
自動販売機、ルーター、医療用モニタリング等幅広く利用可能。
SPOX ウエハー ストレート（5267）の外形図と寸法
SPOX ウエハー ストレート（5267）の寸法図
断面図
| 極数 | モデル番号 | 寸法A | 寸法B |
|---|---|---|---|
| 2 | 5267-02A-X | 7.4 | 2.5 |
| 3 | 5267-03A-X | 9.9 | 5.0 |
| 4 | 5267-04A-X | 12.4 | 7.5 |
| 5 | 5267-05A-X | 14.9 | 10.0 |
| 6 | 5267-06A-X | 17.4 | 12.5 |
| 7 | 5267-07A-X | 19.9 | 15.0 |
| 8 | 5267-08A-X | 22.4 | 17.5 |
| 9 | 5267-09A-X | 24.9 | 20.0 |
| 10 | 5267-10A-X | 27.4 | 22.5 |
| 11 | 5267-11A-X | 29.9 | 25.0 |
| 12 | 5267-12A-X | 32.4 | 27.5 |
この商品の特長
25TYP（ピッチ）
基板取付推奨寸法: 実装面側
適合基準厚: 16
嵌合図
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
77円 ( 85円 ) | 在庫品1日目当日出荷可能 |
92円 ( 101円 ) | 在庫品1日目当日出荷可能 |
88円 ( 97円 ) | 在庫品1日目当日出荷可能 |
92円 ( 101円 ) | 在庫品1日目当日出荷可能 |
78円 ( 86円 ) | 在庫品1日目当日出荷可能 |
111円 ( 122円 ) | 在庫品1日目当日出荷可能 |
111円 ( 122円 ) | 在庫品1日目当日出荷可能 |
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
192円 ( 211円 ) | 在庫品1日目当日出荷可能 |
147円 ( 162円 ) | 在庫品1日目当日出荷可能 |
135円 ( 149円 ) | 在庫品1日目当日出荷可能 |
191円 ( 210円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
2.50mmピッチ電線対基板用ナイロンコネクタ。
【特長】
・端子の形状がスプリングボックスに似ている。
・複数のコンタクト部がある。
・嵌合部を保護し、処理中に電線のフッキングを防止。
・圧着ハウジング、IDTハウジングのほか、電線対基板用、電線対電線用の構成も含まれる。
【用途】
・カーオーディオ、コピー機、ファックス機、フィットネス装置、ゲーム機等の民生機器に幅広く利用可能。
ご注意
- 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
- 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
対象商品はこちら
*左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。
*型式末尾が「-R6」の商品のみ対象となります。
*在庫限りの販売となります。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

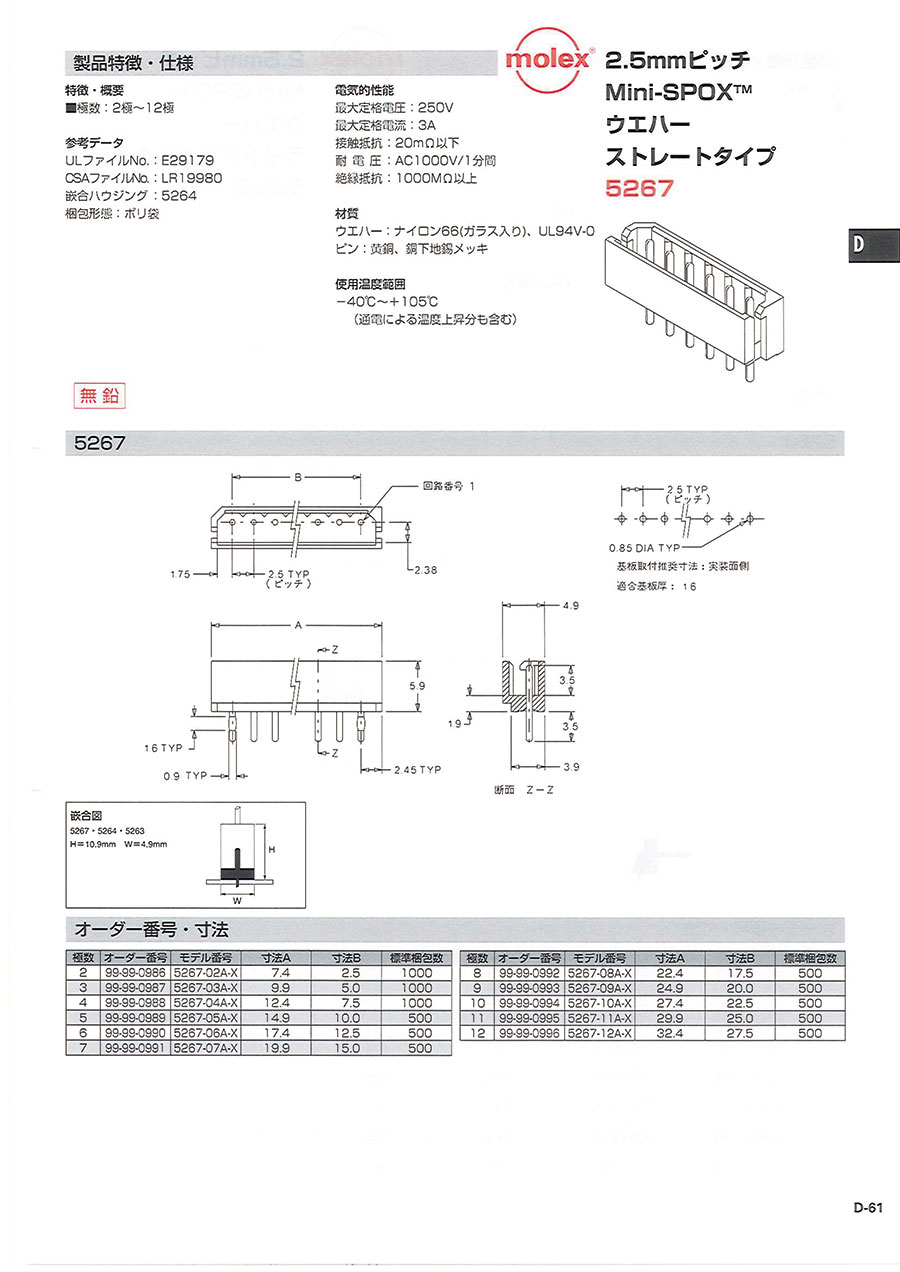

カタログ
