SL モジュラーハウジング（70107）
商品情報
シグナル用電線対基板向けのナイロンコネクタ
型番70107-001～70107-0013
型番70107-0036～70107-0054
SL モジュラーハウジング（70107）の仕様について
電気的性能
定格電流:
最大3.0A（ディスクリート電線）
最大2.0A（IDT/FFC）
定格電圧:250V
接触抵抗:15mΩ
耐電圧:1,500VAC（1分間）
絶縁抵抗:1,000 MΩ以上
機械的性能/材質
使用温度範囲:-40～+105℃
参考情報
UL申請番号:E29179
CSA申請番号:LR19980
機械的性能
コネクタ保持力:
・最大45N（ラッチ固定時）
・最小15N（ラッチ解除時）
最大電線径
・1.63mm（22～24 AWG端子）
・1.52mm（24～30 AWG端子）
この商品の特長について
ポジティブロック
リセプタクルとプラグの嵌合時に、嵌合保持を保証
低背、スタック対応ハウジング
設計の柔軟性を提供（パネルマウント有り/無し）
端子に2個の独立した接点
長期の電気的性能と信頼性を実現する冗長、2次電源経路を提供
リボンケーブルIDT（圧接）
多数のケーブルアセンブリ処理に最適な、最小コストの終端処理方法
端子位置保証（TPA）
端子の引張強度を強化し、端子の抜けリスクを低減
テープ＆リールパッケージングはオプションのピック＆プレース吸着キャップ付きで使用可能
さらに高度な自動化終端処理の使用が可能
出荷/取扱い時にSMTヘッダーを保護PCB上での高速処理と正確な配置のために自動化吸着ピック＆プレースマシンの使用が可能
端子位置固定機構（TPA）ロック
高振動環境における端子バックアウトのリスクを軽減
CPAロック
高振動環境での電線対電線用嵌合および電線対基板用嵌合面の外れを防止
ロープロファイル、スタック可能ハウジング、ストレートおよびライトアングルヘッダー
設計上の柔軟性にパネル取り付け（あり・なし）を提供
スプリットペグPCBヘッダーのオプション
半田付けプロセス時にPCB上でヘッダーの位置を維持
2.54mmピッチ
業界で最多の構成を実現するために、C-GridおよびKK2.54mmピッチ製品群で連動性を可能にする
ディスクリートワイヤー圧着、FFCとIDTの終端スタイルが利用可能
設計上の柔軟性を実現するためにいくつかのワイヤー接続のオプションを提供
この商品の外形図と寸法について
70107-0001～70107-0024

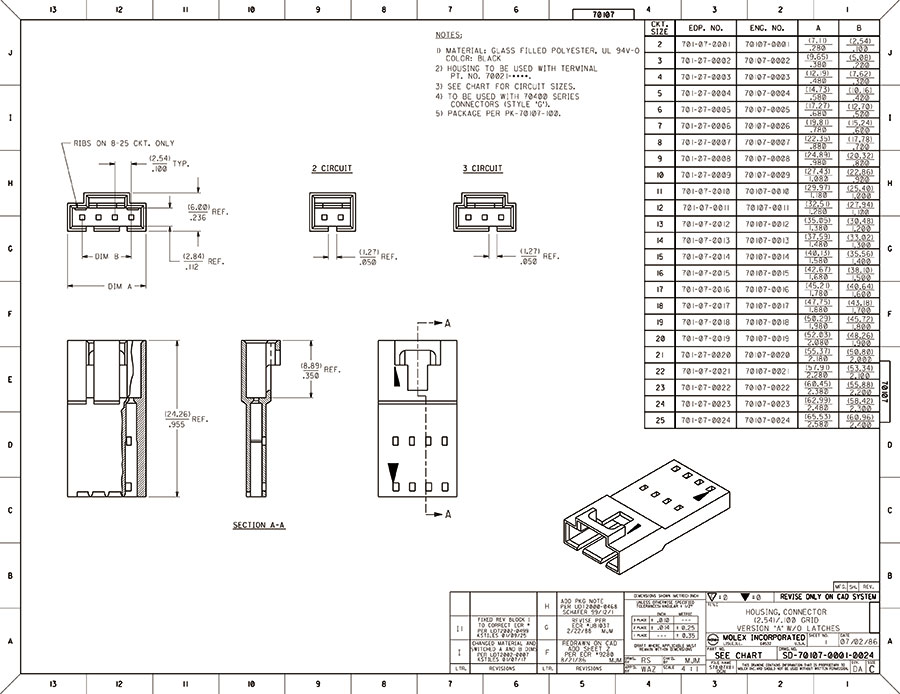

SL モジュラーハウジング（70107-001～70107-013）の全体図
寸法図
側面図
| CKT. SIZE | EDP. NO. | ENG. NO. | A | B |
|---|---|---|---|---|
| 2 | 701-07-0001 | 70107-0001 | (7.11)/.280 | (2.54)/.100 |
| 3 | 701-07-0002 | 70107-0002 | (9.65)/.380 | (5.08)/.200 |
| 4 | 701-07-0003 | 70107-0003 | (12.19)/.480 | (7.62)/.300 |
| 5 | 701-07-0004 | 70107-0004 | (14.73)/.580 | (10.16)/.400 |
| 6 | 701-07-0005 | 70107-0005 | (17.27)/.680 | (12.70)/.500 |
| 7 | 701-07-0006 | 70107-0006 | (19.81)/.780 | (15.24)/.600 |
| 8 | 701-07-0007 | 70107-0007 | (22.35)/.880 | (17.78)/.700 |
| 9 | 701-07-0008 | 70107-0008 | (24.89)/.980 | (20.32)/.800 |
| 10 | 701-07-0009 | 70107-0009 | (27.43)/1.080 | (22.86)/.900 |
| 11 | 701-07-0010 | 70107-0010 | (29.97)/1.180 | (25.40)/1.000 |
| 12 | 701-07-0011 | 70107-0011 | (32.51)/1.280 | (27.94)/1.100 |
| 13 | 701-07-0012 | 70107-0012 | (35.05)/1.380 | (30.48)/1.200 |
| 14 | 701-07-0013 | 70107-0013 | (37.59)/1.480 | (33.02)/1.300 |
| 15 | 701-07-0014 | 70107-0014 | (40.13)/1.580 | (35.56)/1.400 |
| 16 | 701-07-0015 | 70107-0015 | (42.67)/1.680 | (38.10)/1.500 |
| 17 | 701-07-0016 | 70107-0016 | (45.21)/1.780 | (40.64)/1.600 |
| 18 | 701-07-0017 | 70107-0017 | (47.75)/1.880 | (43.18)/1.700 |
| 19 | 701-07-0018 | 70107-0018 | (50.29)/1.980 | (45.72)/1.800 |
| 20 | 701-07-0019 | 70107-0019 | (52.03)/2.080 | (48.26)/1.900 |
| 21 | 701-07-0020 | 70107-0020 | (55.37)/2.180 | (50.80)/2.000 |
| 22 | 701-07-0021 | 70107-0021 | (57.91)/2.280 | (53.34)/2.100 |
| 23 | 701-07-0022 | 70107-0022 | (60.45)/2.380 | (55.88)/2.200 |
| 24 | 701-07-0023 | 70107-0023 | (62.99)/2.480 | (58.42)/2.300 |
| 25 | 701-07-0024 | 70107-0024 | (65.53)/2.580 | (60.96)/2.400 |
70107-0036～70107-0054
SL モジュラーハウジング（70107-036～70107-054）の全体図
寸法図
側面図
| CKT. SIZE | EDP. NO. | ENG. NO. | A | B |
|---|---|---|---|---|
| 2 | 701-07-0036 | 70107-0036 | (16.51)/.650 | (2.54)/.100 |
| 3 | 701-07-0037 | 70107-0037 | (19.05)/.750 | (5.08)/.200 |
| 4 | 701-07-0038 | 70107-0038 | (21.59)/.850 | (7.62)/.300 |
| 5 | 701-07-0039 | 70107-0039 | (24.13)/.950 | (10.16)/.400 |
| 6 | 701-07-0040 | 70107-0040 | (26.67)/1.050 | (12.70)/.500 |
| 7 | 701-07-0041 | 70107-0041 | (29.21)/1.150 | (15.24)/.600 |
| 8 | 701-07-0042 | 70107-0042 | (31.75)/1.250 | (17.78)/.700 |
| 9 | 701-07-0043 | 70107-0043 | (34.29)/1.350 | (20.32)/.800 |
| 10 | 701-07-0044 | 70107-0044 | (36.83)/1.450 | (22.86)/.900 |
| 12 | 701-07-0046 | 70107-0046 | (41.91)/1.650 | (27.94)/1.100 |
| 15 | 701-07-0049 | 70107-0049 | (49.53)/1.950 | (35.56)/1.400 |
| 18 | 701-07-0052 | 70107-0052 | (57.15)/2.250 | (43.18)/1.700 |
| 20 | 701-07-0054 | 70107-0054 | (62.23)/2.450 | (48.26)/1.900 |
この商品の使用例について
コンシューマー
- コンピューター周辺機器
- コピー機
- HVAC
- モデム
- プリンター
- スキャナー
データ/通信
- ディスクドライブ
産業用
- ロボット工学
医療向け
- 分析試験装置
- 歯科用機器のフロントパネルディスプレイ
- 測定機器
- 患者モニター
- 手術システム
ネットワーク
- 1Uラックボックス
- メインフレームにパネルを表示
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
34円 ( 37円 ) | 在庫品1日目当日出荷可能 |
38円 ( 42円 ) | 在庫品1日目当日出荷可能 |
98円 ( 108円 ) | 在庫品1日目当日出荷可能 |
43円 ( 47円 ) | 在庫品1日目当日出荷可能 |
61円 ( 67円 ) | 1日目 |
44円 ( 48円 ) | 在庫品1日目当日出荷可能 |
106円 ( 117円 ) | 1日目 |
47円 ( 52円 ) | 在庫品1日目当日出荷可能 |
108円 ( 119円 ) | 1日目 |
169円 ( 186円 ) | 1日目 |
69円 ( 76円 ) | 1日目 |
122円 ( 134円 ) | 1日目 |
56円 ( 62円 ) | 在庫品1日目当日出荷可能 |
141円 ( 155円 ) | 1日目 |
70円 ( 77円 ) | 在庫品1日目当日出荷可能 |
42円 ( 46円 ) | 在庫品1日目当日出荷可能 |
126円 ( 139円 ) | 1日目 |
119円 ( 131円 ) | 1日目 |
419円 ( 461円 ) | 1日目 |
140円 ( 154円 ) | 1日目 |
66円 ( 73円 ) | 1日目 |
242円 ( 266円 ) | 1日目 |
詳細情報
基本情報
2.54mmピッチの電線対基板/電線対電線用ナイロンコネクタ。
【特長】
・最多のバリエーションと配線構成で家電業界をリードしている商品。
・低消費電力とシグナル用電線対基板および電線対電線向けの用途に理想的。
・ディスクリートワイヤー・IDT・FFCの各種ケーブルの対応が可能なバリエーションが豊富。
【用途】
・コンピューター、医療機器などの低電力のシグナル用途に最適。
