1.25mmピッチ PicoBlade(TM) ハウジング 51021

  • コネクタ形状
    角型
  • コネクタシリーズ頭文字
    数字
  • 適用ピン・コンタクト
    メス
  • 用途
    ケーブル接続
  • 接続方向
    ストレート
  • 保護機能(耐環境性)
  • 代表規格
    UL / CSA
  • ピッチ (mm)
    1.25
  • 列数
    1
  • 嵌合ロック
  • パネルマウント
  • 自然色
  • 適合ターミナル
    50058, 50079
  • 嵌合相手
    51047, 53047, 53048, 53261, 53398

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
    国内使用のお客様へ同スペックのRoHS非対応品がお買い得!
    対象商品はこちら
     *左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
     *値下げ対象品はRoHS非対応品(旧RoHSの6物質対応品)となります。
     *型式末尾が「-R6」の商品のみ対象となります。
     *在庫限りの販売となります。
  • 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定:候補が17型番あります。
    数量:

    商品情報

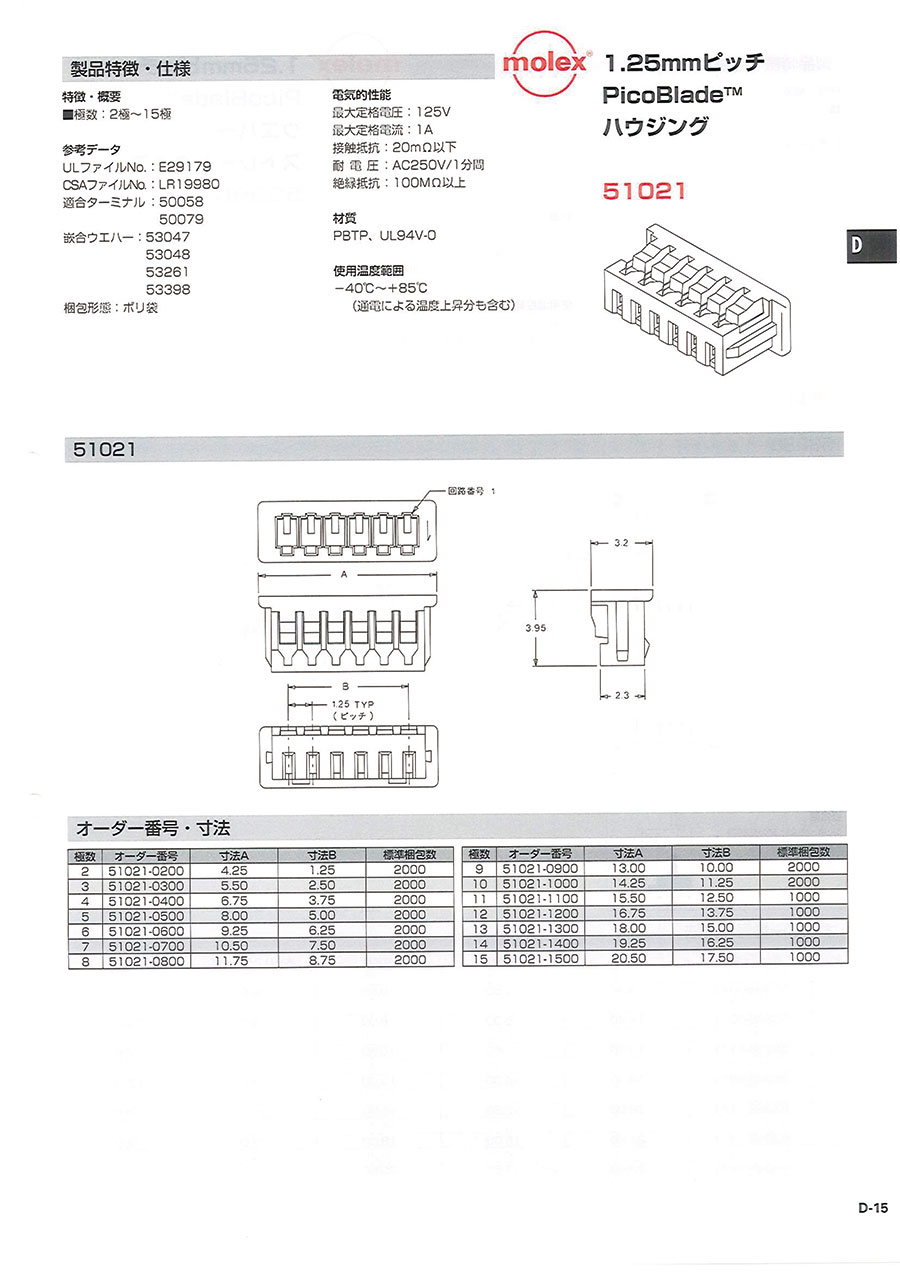

    1.25mmピッチ PicoBlade ハウジング 51021の外形図と寸法

    1.25mmピッチ PicoBlade ハウジング 51021の外形図

    1.25mmピッチ PicoBlade ハウジング 51021の外形図

    極数オーダー番号寸法A寸法B
    251021-02004.251.25
    351021-03005.502.50
    451021-04006.753.75
    551021-05008.005.00
    651021-06009.256.25
    751021-070010.507.50
    851021-080011.758.75
    極数オーダー番号寸法A寸法B
    951021-090013.0010.00
    1051021-100014.2511.25
    1151021-110015.5012.50
    1251021-120016.7513.75
    1351021-130018.0015.00
    1451021-140019.2516.25
    1551021-150020.5017.50

    この製品の特長・仕様

    電気的性能

    • 最大定格電圧:125V
    • 最大定格電流:1A
    • 接触抵抗:20mΩ以下
    • 耐電圧:AC250V/1分間
    • 絶縁抵抗:100MΩ以上

    材質

    • PBTP、UL94V-0

    使用温度範囲

    • -40〜+85℃(通電による温度上昇分も含む)

    型番リスト

    表示件数

    極数

    特価品

    RoHS?最小発注数量
    2
    対象外
    10
    50個
    3
    対象外
    10
    10個
    3
    対象品
    -
    1個
    4
    対象外
    10
    9個
    5
    対象外
    10
    9個
    5
    対象品
    -
    1個
    6
    対象外
    10
    9個
    7
    対象外
    10
    8個
    8
    対象外
    10
    8個
    9
    対象外
    10
    8個
    10
    対象外
    10
    8個
    10
    対象品
    -
    8個
    11
    対象外
    10
    1個
    12
    対象外
    10
    8個
    13
    対象外
    10
    8個
    14
    対象外
    10
    7個
    15
    対象外
    10
    6個
    通常単価(税別) (税込単価)
    通常出荷日
    10
    ( 11 )
    在庫品1日目当日出荷可能
    61
    ( 67 )
    在庫品1日目当日出荷可能
    51
    ( 56 )
    在庫品1日目当日出荷可能
    65
    ( 72 )
    在庫品1日目当日出荷可能
    65
    ( 72 )
    在庫品1日目当日出荷可能
    63
    ( 69 )
    在庫品1日目当日出荷可能
    69
    ( 76 )
    在庫品1日目当日出荷可能
    71
    ( 78 )
    在庫品1日目当日出荷可能
    73
    ( 80 )
    在庫品1日目当日出荷可能
    73
    ( 80 )
    在庫品1日目当日出荷可能
    76
    ( 84 )
    在庫品1日目当日出荷可能
    66
    ( 73 )
    在庫品1日目当日出荷可能
    240
    ( 264 )
    在庫品1日目当日出荷可能
    74
    ( 81 )
    在庫品1日目当日出荷可能
    84
    ( 92 )
    在庫品1日目当日出荷可能
    81
    ( 89 )
    在庫品1日目当日出荷可能
    98
    ( 108 )
    在庫品1日目当日出荷可能

    詳細情報

    基本情報

    1.25mmピッチ基板用ナイロンコネクタ。
    【特長】
    ・モレックス(molex)製。
    ・電線対基板及び電線対電線のオプションを用意。
    ・表面実装及びスルーホールの両タイプのヘッダーのバリエーションがある。
    ・嵌合プラグ:51047。
    【用途】
    ・各種配線に便利。
