1.25mmピッチ PicoBlade（TM） ウエハー ストレートタイプ 53047
- 通常単価(税別)
- 11円～191円特別価格
- 税込単価
- 12円～210円特別価格
1.25mmピッチの基板用ウエハー製品。【特長】・電線対基板及び電線対電線のオプションを用意。・ストレ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
- 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
対象商品はこちら
*左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。
*型式末尾が「-R6」の商品のみ対象となります。
*在庫限りの販売となります。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
一般の2.00mm電線対基板用と比べ、PCBスペースが節約可能な1.25mmピッチのナイロンコネクタ
PicoBlade コネクタシステム
53047シリーズの標準のイメージ図
鉛不使用

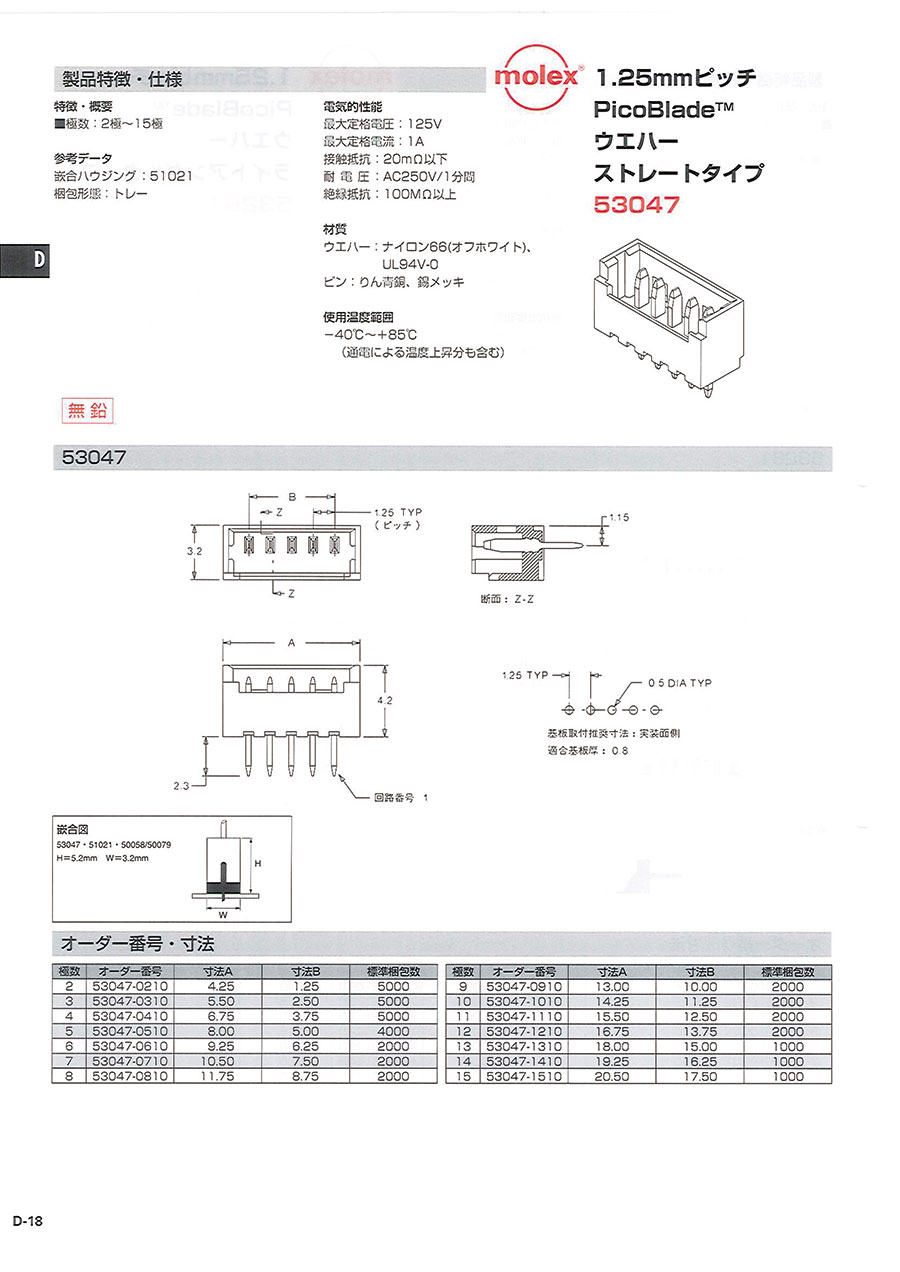

PicoBlade 1.25mmピッチ基板用ウエハー（53047）の仕様について
製品仕様
特徴・概要
・極数:2～15極
参考データ
・嵌合ハウジング:51021
電線サイズ（AWG）:26～32
電気的性能
・最大定格電圧:125V
・最大定格電流:1A
・接触抵抗:20mΩ以下
・耐電圧:AC250V/1分間
・絶縁抵抗:100MΩ以上
材質
・ウエハー:ナイロン66（オフホワイト）、UL94V-0
・ピン:りん青銅、錫メッキ
使用温度範囲
-40～+85℃（通電による温度上昇分も含む）
特長
フリクションロック
圧着リセプタクルは、2つのラッチランプとともに装備されているため、ヘッダーに対して固定されている。これにより、振動または取り扱いミスによる偶発的な嵌合解除の可能性が最小化されます。
信頼性の高い端子
2点接点設計により、低電流、低電圧、および/または振動のような環境でも信頼性の高い電気接続が実現される。
極性嵌合形状
ハーネス対ヘッダーの誤嵌合を防止するために、圧着リセプタクルがストレートヘッダーおよびライトアングルヘッダーに分極。
半田付けタブ
2つの半田付けタブによりヘッダー対PCBの保持力が保証され、SMT半田テールのストレインリリーフとして作用これにより、取り扱いミスによる、半田ジョイントの破損の可能性を最小化する。
吸着キャップ
ストレート表面実装ヘッダー向けのオプションの吸着キャップにより、業界標準の吸着ノズルを使用した高容量配置が可能になる。
エンボステーピング梱包
エンボステーピング梱包では、吸着ピックおよび位置設備により、PCBの表面実装ヘッダーの高容量配置が可能。
この商品の外形図と寸法について
上面図
正面図
側面図
実装面（正面図側）
・基準取付推奨寸法:実装面側
・適合基準厚:08
オーダー番号・寸法図
| 極数 | オーダー番号 | 寸法A | 寸法B | |
|---|---|---|---|---|
| 2 | 53047-0210 | 4.25 | 1.25 | |
| 3 | 53047-0310 | 5.50 | 2.50 | |
| 4 | 53047-0410 | 6.75 | 3.75 | |
| 5 | 53047-0510 | 8.00 | 5.00 | |
| 6 | 53047-0610 | 9.25 | 6.25 | |
| 7 | 53047-0710 | 10.50 | 7.50 | |
| 8 | 53047-0810 | 11.75 | 8.75 | |
| 9 | 53047-0910 | 13.00 | 10.00 | |
| 10 | 53047-1010 | 14.25 | 11.25 | |
| 11 | 53047-1110 | 15.50 | 12.50 | |
| 12 | 53047-1210 | 16.75 | 13.75 | |
| 13 | 53047-1310 | 18.00 | 15.00 | |
| 14 | 53047-1410 | 19.25 | 16.25 | |
| 15 | 53047-1510 | 20.50 | 17.50 | |
嵌合図
嵌合する時のイメージ図（色がついている方が当商品）
53047（当商品）と51021・50058/50079の嵌合いの場合
H=5.2mm W=3.2mm
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11円 ( 12円 ) | 在庫品1日目当日出荷可能 |
11円 ( 12円 ) | 在庫品1日目当日出荷可能 |
16円 ( 18円 ) | 在庫品1日目当日出荷可能 |
17円 ( 19円 ) | 在庫品1日目当日出荷可能 |
20円 ( 22円 ) | 在庫品1日目当日出荷可能 |
26円 ( 29円 ) | 在庫品1日目当日出荷可能 |
24円 ( 26円 ) | 在庫品1日目当日出荷可能 |
30円27円 ( 30円 ) | 在庫品1日目当日出荷可能 |
35円 ( 39円 ) | 在庫品1日目当日出荷可能 |
44円 ( 48円 ) | 在庫品1日目当日出荷可能 |
34円 ( 37円 ) | 在庫品1日目当日出荷可能 |
105円 ( 116円 ) | 在庫品1日目当日出荷可能 |
191円 ( 210円 ) | 在庫品1日目当日出荷可能 |
57円 ( 63円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
1.25mmピッチの基板用ウエハー製品。
【特長】
・電線対基板及び電線対電線のオプションを用意。
・ストレートタイプ（嵌合ハウジング：51021）。
・表面実装及びスルーホールの両タイプのヘッダーのバリエーションがある。
【用途】
・民生機器その他。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
- 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
対象商品はこちら
*左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。
*型式末尾が「-R6」の商品のみ対象となります。
*在庫限りの販売となります。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
