4.2mmピッチ ニューミニフィット ヘッダー ストレートタイプ 5566

  • コネクタ形状
    角型
  • コネクタシリーズ頭文字
    数字
  • 適用ピン・コンタクト
    オス
  • 用途
    プリント基板用
  • 許容電流 (A)
    9
  • 許容電圧 (V)
    600
  • 接続方向
    ストレート
  • 保護機能(耐環境性)
  • 代表規格
    UL / CSA
  • ピッチ (mm)
    4.20
  • 列数
    2
  • 嵌合ロック
  • ターミナルメッキ
  • 材質
    NYLON 66
  • 自然色
  • 適合ターミナル
    5556
  • 嵌合相手
    5557

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 本製品に使用されている成形部品の樹脂原料メーカーからの変更通知に基づき、添加剤や製造工程を変更した同特性の後継樹脂原料に変更します。色味の違いはほとんどございません。
    新旧製品が混在して納品される場合がございますが、製品の嵌合、形状、機能への影響はございません。何卒ご了承のほどよろしくお願いいたします。
    対象型番と詳細は以下をご確認ください。
    メーカーレター①
    メーカーレター②
  • 色味のご指定を承ることができません。
未確定:候補が22型番あります。
    数量:

    商品情報

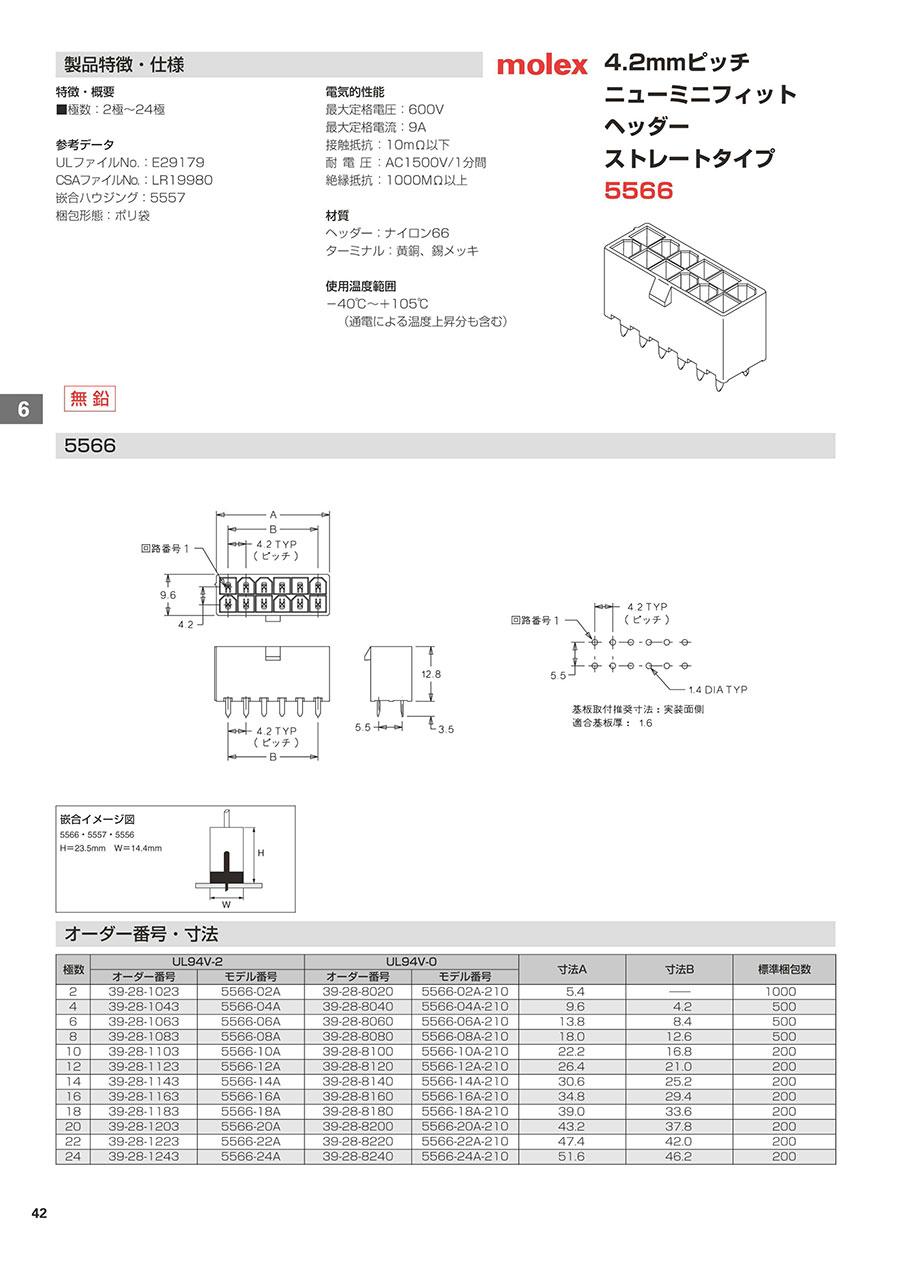

    4.2mmピッチ ヘッダーストレートタイプ 5566 ナイロンコネクタの外形図と寸法

    4.2mmピッチ ヘッダーストレートタイプ 5566の外形図

    4.2mmピッチ ヘッダーストレートタイプ 5566の外形図

    基板取付推奨寸法:実装面側、適合基板厚:16

    基板取付推奨寸法:実装面側、適合基板厚:16

    嵌合図(5566、5557、5556。H=23.5mm W=14.4mm)

    嵌合図(5566、5557、5556。H=23.5mm W=14.4mm)

    極数UL94V-2UL94V-0寸法A寸法B
    モデル番号モデル番号
    25566-02A5566-02A-2105.4-
    45566-04A5566-04A-2109.64.2
    65566-06A5566-06A-21013.88.4
    85566-08A5566-08A-21018.012.6
    105566-10A5566-10A-21022.216.8
    125566-12A5566-12A-21026.421.0
    145566-14A5566-14A-21030.625.2
    165566-16A5566-16A-21034.829.4
    185566-18A5566-18A-21039.033.6
    205566-20A5566-20A-21043.237.8
    225566-22A5566-22A-21047.442.0
    245566-24A 51.646.2

    型番リスト

    表示件数

    極数

    備考

    トラスココード

    RoHS?最小発注数量
    2
    UL94V-2
    417-7045
    10
    5個
    2
    UL94V-0
    -
    10
    5個
    4
    UL94V-2
    417-7053
    10
    5個
    4
    UL94V-0
    -
    -
    5個
    6
    UL94V-2
    417-7061
    10
    5個
    6
    UL94V-0
    -
    -
    5個
    8
    UL94V-2
    417-7070
    10
    5個
    8
    UL94V-0
    -
    10
    1個
    10
    UL94V-2
    417-7088
    10
    5個
    10
    UL94V-0
    -
    10
    5個
    12
    UL94V-2
    417-7096
    10
    5個
    14
    UL94V-2
    416-9603
    10
    5個
    14
    UL94V-0
    -
    10
    10個
    16
    UL94V-2
    417-7118
    10
    1個
    16
    UL94V-0
    -
    10
    10個
    18
    UL94V-2
    417-7126
    10
    1個
    18
    UL94V-0
    -
    -
    1個
    20
    UL94V-2
    417-7134
    10
    1個
    20
    UL94V-0
    -
    -
    1個
    22
    UL94V-2
    417-7142
    10
    1個
    22
    UL94V-0
    -
    -
    1個
    24
    UL94V-2
    417-7151
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5947
    ( 52 )
    在庫品1日目当日出荷可能
    37
    ( 41 )
    在庫品1日目当日出荷可能
    4334
    ( 37 )
    在庫品1日目当日出荷可能
    47
    ( 52 )
    在庫品1日目当日出荷可能
    56
    ( 62 )
    在庫品1日目当日出荷可能
    55
    ( 61 )
    在庫品1日目当日出荷可能
    7056
    ( 62 )
    在庫品1日目当日出荷可能
    71
    ( 78 )
    在庫品1日目当日出荷可能
    88
    ( 97 )
    在庫品1日目当日出荷可能
    105
    ( 116 )
    在庫品1日目当日出荷可能
    93
    ( 102 )
    在庫品1日目当日出荷可能
    8655
    ( 61 )
    在庫品1日目当日出荷可能
    94
    ( 103 )
    3日目
    119
    ( 131 )
    在庫品1日目当日出荷可能
    106
    ( 117 )
    3日目
    130104
    ( 114 )
    在庫品1日目当日出荷可能
    138
    ( 152 )
    在庫品1日目当日出荷可能
    130
    ( 143 )
    在庫品1日目当日出荷可能
    138
    ( 152 )
    1日目
    131
    ( 144 )
    在庫品1日目当日出荷可能
    160
    ( 176 )
    1日目
    194135
    ( 149 )
    在庫品1日目当日出荷可能

    詳細情報

    基本情報

    電線対電線、基板対基板用ナイロンコネクタ。
    【特長】
    ・モレックス(molex)製。
    ・1列品と2列品がある。
    ・最大定格電流9.0Aのパワー用タイプ。
    ・ストレートタイプ。
    ・嵌合ハウジング:5557。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • 本製品に使用されている成形部品の樹脂原料メーカーからの変更通知に基づき、添加剤や製造工程を変更した同特性の後継樹脂原料に変更します。色味の違いはほとんどございません。
      新旧製品が混在して納品される場合がございますが、製品の嵌合、形状、機能への影響はございません。何卒ご了承のほどよろしくお願いいたします。
      対象型番と詳細は以下をご確認ください。
      メーカーレター①
      メーカーレター②
    • 色味のご指定を承ることができません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
