4.2mmピッチ ニューミニフィット プラグハウジング 5559

  • コネクタ形状
    角型
  • コネクタシリーズ頭文字
    数字
  • 適用ピン・コンタクト
    オス
  • 用途
    ケーブル接続
  • 許容電流 (A)
    9
  • 接続方向
    ストレート
  • 保護機能(耐環境性)
  • 代表規格
    UL / CSA
  • ピッチ (mm)
    4.20
  • 列数
    2
  • パネルマウント
  • 材質
    NYLON 66
  • 自然色
  • 適合ターミナル
    5558, 30490
  • 嵌合相手
    5557

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
  • 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
    国内使用のお客様へ同スペックのRoHS非対応品がお買い得!
    対象商品はこちら
     *左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
     *値下げ対象品はRoHS非対応品(旧RoHSの6物質対応品)となります。
     *型式末尾が「-R6」の商品のみ対象となります。
     *在庫限りの販売となります。
  • 色味のご指定を承ることができません。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定:候補が25型番あります。
    数量:

    商品仕様

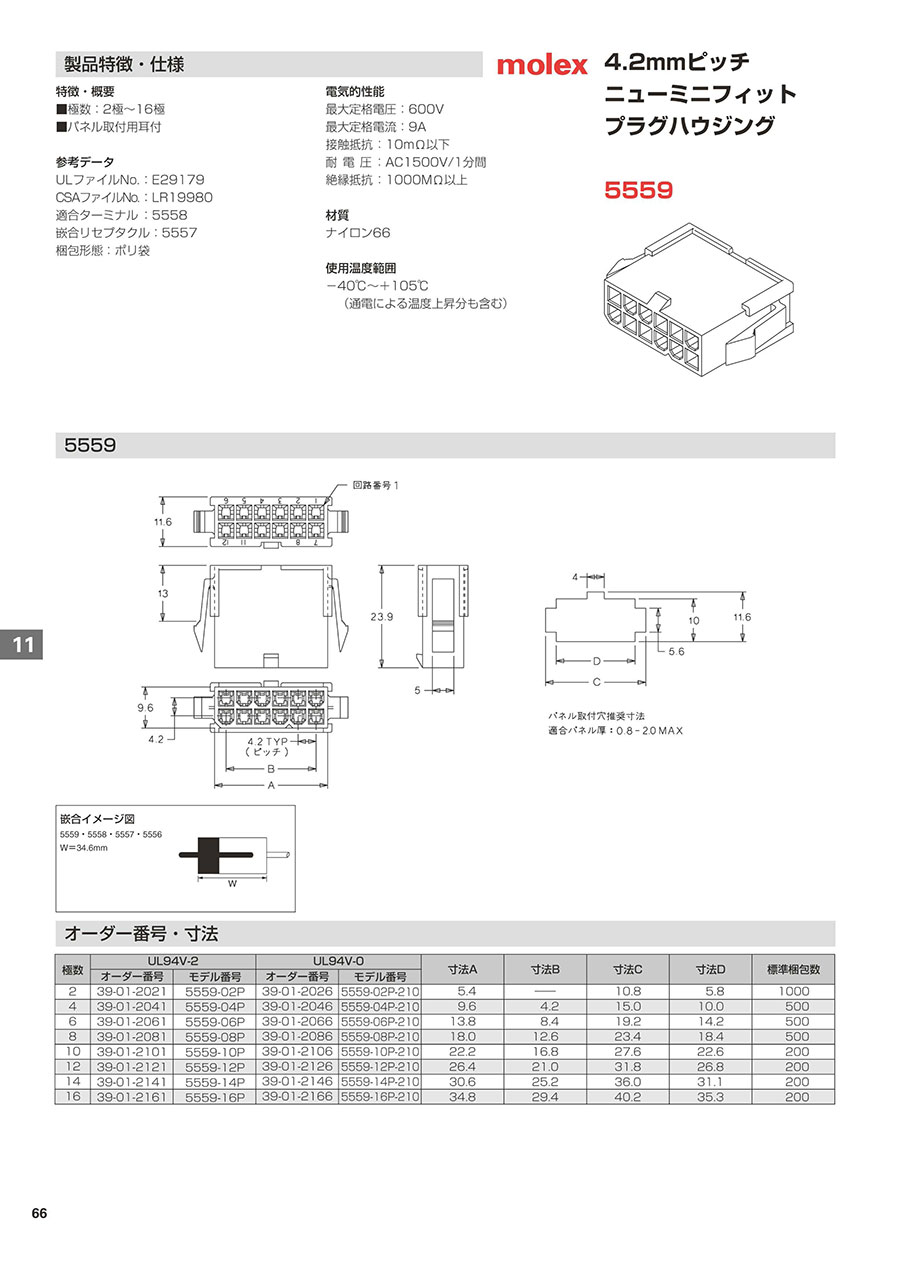

    Mini-Fit Jr.ハウジング(5559)の外形図と寸法

    外形図

    外形図

    パネル取付穴推奨寸法(適合パネル厚0.8~2.0MAX)

    パネル取付穴推奨寸法(適合パネル厚0.8~2.0MAX)

    嵌合図

    嵌合図

    • 最大定格電圧:600V
    • 最大定格電流:9A
    • 接触抵抗:10mΩ以下
    • 耐電圧:AC1,500V/1分間
    • 絶縁抵抗:1,000MΩ以上
    • 材質:ナイロン66
    • 使用温度範囲:-40~+105℃(通電による温度上昇分も含む)
    極数UL94V-2UL94V-0寸法A寸法B寸法C寸法D
    モデル番号モデル番号
    25559-02P5559-02P-2105.410.85.8
    45559-04P5559-04P-2109.64.215.010.0
    65559-06P5559-06P-21013.88.419.214.2
    85559-08P5559-08P-21018.012.623.418.4
    105559-10P5559-10P-21022.216.827.622.6
    125559-12P5559-12P-21026.421.031.826.8
    145559-14P5559-14P-21030.625.236.031.1
    165559-16P5559-16P-21034.829.440.235.3
    185559-18P39.033.644.439.5
    205559-20P43.237.848.643.7
    225559-22P47.442.052.847.9
    245559-24P51.646.257.052.1

    型番リスト

    表示件数

    極数

    備考

    トラスココード

    特価品

    RoHS?最小発注数量
    2
    UL94V-2
    417-6928
    対象外
    10
    8個
    2
    UL94V-0
    -
    対象外
    10
    8個
    4
    UL94V-2
    417-6936
    対象外
    10
    7個
    4
    UL94V-0
    -
    対象外
    10
    7個
    6
    UL94V-2
    417-6944
    対象外
    10
    8個
    6
    UL94V-0
    -
    対象外
    10
    5個
    6
    UL94V-2
    417-6944
    対象品
    -
    8個
    8
    UL94V-2
    417-6952
    対象外
    10
    7個
    8
    UL94V-0
    -
    対象外
    10
    5個
    8
    UL94V-0
    -
    対象品
    -
    1個
    10
    UL94V-2
    417-6961
    対象外
    10
    6個
    10
    UL94V-0
    -
    対象外
    10
    4個
    10
    UL94V-2
    417-6961
    対象品
    -
    6個
    12
    UL94V-2
    417-6979
    対象外
    10
    5個
    12
    UL94V-0
    -
    対象外
    10
    4個
    12
    UL94V-0
    -
    対象品
    -
    1個
    12
    UL94V-2
    417-6979
    対象品
    -
    1個
    14
    UL94V-2
    417-6987
    対象外
    10
    4個
    14
    UL94V-0
    -
    対象外
    10
    4個
    16
    UL94V-2
    417-6995
    対象外
    10
    4個
    16
    UL94V-0
    -
    対象外
    -
    4個
    18
    UL94V-2
    417-7002
    対象外
    10
    3個
    20
    UL94V-2
    417-7011
    対象外
    10
    3個
    22
    UL94V-2
    417-7029
    対象外
    -
    3個
    24
    UL94V-2
    417-7037
    対象外
    10
    2個
    通常単価(税別) (税込単価)
    通常出荷日
    74
    ( 81 )
    在庫品1日目当日出荷可能
    70
    ( 77 )
    在庫品1日目当日出荷可能
    84
    ( 92 )
    在庫品1日目当日出荷可能
    91
    ( 100 )
    在庫品1日目当日出荷可能
    77
    ( 85 )
    在庫品1日目当日出荷可能
    11289
    ( 98 )
    在庫品1日目当日出荷可能
    67
    ( 74 )
    在庫品1日目当日出荷可能
    84
    ( 92 )
    在庫品1日目当日出荷可能
    124
    ( 136 )
    在庫品1日目当日出荷可能
    114
    ( 125 )
    在庫品1日目当日出荷可能
    219
    ( 241 )
    在庫品1日目当日出荷可能
    146
    ( 161 )
    在庫品1日目当日出荷可能
    85
    ( 94 )
    在庫品1日目当日出荷可能
    246
    ( 271 )
    在庫品1日目当日出荷可能
    152
    ( 167 )
    在庫品1日目当日出荷可能
    141
    ( 155 )
    在庫品1日目当日出荷可能
    110
    ( 121 )
    在庫品1日目当日出荷可能
    326
    ( 359 )
    在庫品1日目当日出荷可能
    206
    ( 227 )
    在庫品1日目当日出荷可能
    149
    ( 164 )
    在庫品1日目当日出荷可能
    156
    ( 172 )
    在庫品1日目当日出荷可能
    236
    ( 260 )
    在庫品1日目当日出荷可能
    220
    ( 242 )
    在庫品1日目当日出荷可能
    242
    ( 266 )
    在庫品1日目当日出荷可能
    275
    ( 303 )
    在庫品1日目当日出荷可能

    詳細情報

    基本情報

    電線対基板、電線対電線用のナイロンコネクタ。
    【特長】
    ・モレックス(molex)製。
    ・1列品と2列品の2種類。
    ・最大定格電流9Aのパワー用コネクタ。
    ・適合ターミナル:5558。
    ・嵌合リセプタクル:5557。
    【用途】
    ・電線対基板、電線対電線用に最適。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
    • 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
      国内使用のお客様へ同スペックのRoHS非対応品がお買い得!
      対象商品はこちら
       *左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
       *値下げ対象品はRoHS非対応品(旧RoHSの6物質対応品)となります。
       *型式末尾が「-R6」の商品のみ対象となります。
       *在庫限りの販売となります。
    • 色味のご指定を承ることができません。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    4.2mmピッチ ニューミニフィット プラグハウジング 5559のレビュー
    4.6平均満足度:4.621件のレビュー
    信号線の中継用
    5
    満足度:5.0
    コネクタの挿抜に力が必要なく、抜け止めのロック機構もついており安心して使用しています。 専用工具は一度購入すれば長く使え...もっと読む
    5人が参考にしています。
    電線の接続
    5
    満足度:5.0
    2の倍数でハウジングが用意されているので用途に合わせて使いやすい。ハウジング同市がロックされる機能があるため、引っ張られ...もっと読む
    4人が参考にしています。
    試作にて使用
    5
    満足度:5.0
    個数単位で購入でき大変助かります。 納期の確認ができることが一番安心します。
    4人が参考にしています。
    FA設備内の電源系コネクタ
    5
    満足度:5.0
    信号系にも使いますが、大きめで最大定格9Aなので、主に電源系に使っています。 5557-04R+5556TLSと5559...もっと読む
    1人が参考にしています。
    機器内配線に使用
    5
    満足度:5.0
    機器内の配線に使用しました。 接触も問題なく、ロックもあるので信頼性が良いです
    1人が参考にしています。
