4.2mmピッチ ニューミニフィット ハウジング 5557

  • コネクタ形状
    角型
  • コネクタシリーズ頭文字
    数字
  • 適用ピン・コンタクト
    メス
  • 用途
    ケーブル接続
  • 許容電圧 (V)
    600
  • 接続方向
    ストレート
  • 保護機能(耐環境性)
  • 代表規格
    UL / TUV / CSA
  • ピッチ (mm)
    4.20
  • パネルマウント
  • 材質
    ナイロン
  • 適合ターミナル
    5556, 45750
  • 注意
    許容電流は芯数および使用する電線サイズ、線材により異なります。

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
  • 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
    国内使用のお客様へ同スペックのRoHS非対応品がお買い得!
    対象商品はこちら
     *左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
     *値下げ対象品はRoHS非対応品(旧RoHSの6物質対応品)となります。
     *型式末尾が「-R6」の商品のみ対象となります。
     *在庫限りの販売となります。
  • 色味のご指定を承ることができません。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定:候補が28型番あります。
    数量:

    商品仕様

    製品仕様

    • Mini-Fit Jr.の中核的な属性は、完全絶縁端子、ポジティブロックハウジング、低接圧、分極ハウジング。Mini-Fitファミリーも、ブラインドメイト、TPA、および高電流オプションを提供。
    • 設計の柔軟性を必要とする高電流、高密度のアプリケーション向けに設計されたMini-Fit Jr.コネクターは、極当たり9.0Aまでのパワー用アプリケーションに最適。さらに、これらのコネクターは1列または2列の2~24極オプションで使用でき、複数のメッキおよび樹脂オプションを用意。

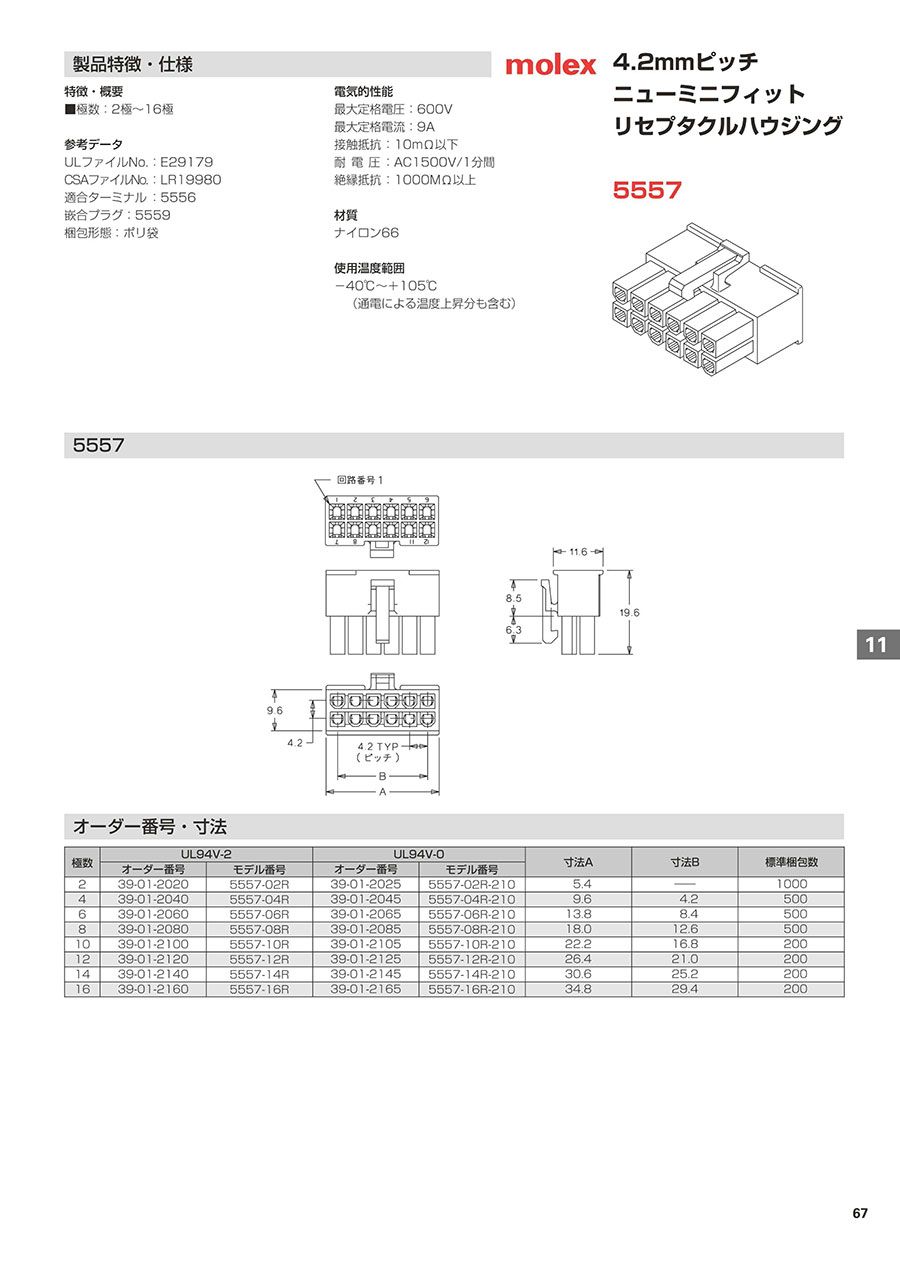

    外形図1

    外形図1

    外形図2

    外形図2

    外形図3

    外形図3

    • コネクタ形状:角型
    • 適用ピンコンタクト:メス(ソケット)
    • 用途:ケーブル接続
    • 許容電圧:600V
    • 接続方向:ストレート
    • 保護機能(耐環境性):無
    • ピッチ:4.20mm
    • パネルマウント:無
    • 材質:ナイロン
    • 色:自然色

    寸法

    極数UL94V-2UL94V-0寸法A寸法B
    オーダー番号モデル番号オーダー番号オーダー番号
    239-01-20205557-02R39-01-20255557-02R-2105.4-
    439-01-20405557-04R39-01-20455557-04R-2109.64.2
    639-01-20605557-06R39-01-20655557-06R-21013.88.4
    839-01-20805557-08R39-01-20855557-08R-21018.012.6
    1039-01-21005557-10R39-01-21055557-10R-21022.216.8
    1239-01-21205557-12R39-01-21255557-12R-21026.421.0
    1439-01-21405557-14R39-01-21455557-14R-21030.625.2
    1639-01-21605557-16R39-01-21655557-16R-21034.829.4
    1839-01-21805557-18R39-01-21855557-18R-21039.033.6
    2039-01-22005557-20R39-01-22055557-20R-21043.237.8
    2239-01-22205557-22R39-01-22255557-22R-21047.442.0
    2439-01-22405557-24R39-01-22455557-24R-21051.646.2

    型番リスト

    表示件数

    極数

    許容電流

    (A)

    列数

    備考

    トラスココード

    特価品

    嵌合相手

    その他特性

    RoHS?最小発注数量
    2
    9
    2
    自然色
    -
    417-6758
    対象外
    5559, 5566, 5569, 43810, 44068, 44281, 87427, 42404, 42440
    難燃性:UL94V-2
    10
    9個
    2
    9
    2
    自然色
    -
    -
    対象外
    5559, 5566, 5569, 43810, 44068, 44281, 87427, 42404, 42440
    難燃性:UL94V-0
    10
    8個
    3
    9
    1
    自然色
    -
    -
    対象外
    39-01-4033, 39-01-4037, 39-30-2030, 39-30-2038, 39-30-3036
    難燃性:UL94V-0
    10
    4個
    4
    8
    2
    自然色
    -
    417-6766
    対象外
    5559, 5566, 5569, 43810, 44068, 44281, 87427, 42404, 42440
    難燃性:UL94V-2
    10
    8個
    4
    8
    2
    自然色
    -
    -
    対象外
    5559, 5566, 5569, 43810, 44068, 44281, 87427, 42404, 42440
    難燃性:UL94V-0
    10
    7個
    6
    8
    2
    自然色
    -
    417-6774
    対象外
    5559, 5566, 5569, 43810, 44068, 44281, 87427, 42404, 42440
    難燃性:UL94V-2
    10
    8個
    6
    8
    2
    自然色
    -
    -
    対象外
    5559, 5566, 5569, 43810, 44068, 44281, 87427, 42404, 42440
    難燃性:UL94V-0
    10
    7個
    8
    7
    2
    自然色
    -
    417-6782
    対象外
    5559, 5566, 5569, 43810, 44068, 44281, 87427, 42404, 42440
    難燃性:UL94V-2
    10
    8個
    8
    7
    2
    自然色
    -
    -
    対象外
    5559, 5566, 5569, 43810, 44068, 44281, 87427, 42404, 42440
    難燃性:UL94V-0
    10
    5個
    8
    7
    2
    自然色
    旧RoHS対応品「-R6」
    -
    対象品
    5559, 5566, 5569, 43810, 44068, 44281, 87427, 42404, 42440
    難燃性:UL94V-0
    -
    1個
    10
    7
    2
    自然色
    -
    417-6791
    対象外
    5559, 5566, 5569, 43810, 44068, 44281, 87427, 42404, 42440
    難燃性:UL94V-2
    10
    7個
    10
    7
    2
    自然色
    -
    -
    対象外
    5559, 5566, 5569, 43810, 44068, 44281, 87427, 42404, 42440
    難燃性:UL94V-0
    10
    4個
    12
    6
    2
    自然色
    -
    417-6804
    対象外
    5559, 5566, 5569, 43810, 44068, 44281, 87427, 42404, 42440
    難燃性:UL94V-2
    10
    6個
    12
    6
    2
    自然色
    -
    -
    対象外
    5559, 5566, 5569, 43810, 44068, 44281, 87427, 42404, 42440
    難燃性:UL94V-0
    10
    4個
    12
    6
    2
    自然色
    旧RoHS対応品「-R6」
    -
    対象品
    5559, 5566, 5569, 43810, 44068, 44281, 87427, 42404, 42440
    難燃性:UL94V-0
    -
    1個
    14
    6
    2
    自然色
    -
    417-6812
    対象外
    5559, 5566, 5569, 43810, 44068, 44281, 87427, 42404, 42440
    難燃性:UL94V-2
    10
    4個
    14
    6
    2
    自然色
    -
    -
    対象外
    5559, 5566, 5569, 43810, 44068, 44281, 87427, 42404, 42440
    難燃性:UL94V-0
    10
    4個
    16
    6
    2
    自然色
    -
    417-6821
    対象外
    5559, 5566, 5569, 43810, 44068, 44281, 87427, 42404, 42440
    難燃性:UL94V-2
    10
    4個
    16
    6
    2
    自然色
    -
    -
    対象外
    5559, 5566, 5569, 43810, 44068, 44281, 87427, 42404, 42440
    難燃性:UL94V-0
    10
    4個
    16
    6
    2
    自然色
    旧RoHS対応品「-R6」
    417-6821
    対象品
    5559, 5566, 5569, 43810, 44068, 44281, 87427, 42404, 42440
    難燃性:UL94V-2
    -
    1個
    18
    6
    2
    自然色
    -
    417-6839
    対象外
    5559, 5566, 5569, 43810, 44068, 44281, 87427, 42404, 42440
    難燃性:UL94V-2
    10
    4個
    18
    6
    2
    自然色
    -
    -
    対象外
    5559, 5566, 5569, 43810, 44068, 44281, 87427, 42404, 42440
    難燃性:UL94V-0
    10
    4個
    20
    6
    2
    自然色
    -
    417-6847
    対象外
    5559, 5566, 5569, 43810, 44068, 44281, 87427, 42404, 42440
    難燃性:UL94V-2
    10
    4個
    20
    6
    2
    自然色
    -
    -
    対象外
    5559, 5566, 5569, 43810, 44068, 44281, 87427, 42404, 42440
    難燃性:UL94V-0
    10
    4個
    22
    6
    2
    自然色
    -
    417-6855
    対象外
    5559, 5566, 5569, 43810, 44068, 44281, 87427, 42404, 42440
    難燃性:UL94V-2
    10
    4個
    22
    6
    2
    自然色
    -
    -
    対象外
    5559, 5566, 5569, 43810, 44068, 44281, 87427, 42404, 42440
    難燃性:UL94V-0
    10
    4個
    24
    6
    2
    自然色
    -
    417-6863
    対象外
    5559, 5566, 5569, 43810, 44068, 44281, 87427, 42404, 42440
    難燃性:UL94V-2
    10
    4個
    24
    6
    2
    自然色
    -
    -
    対象外
    5559, 5566, 5569, 43810, 44068, 44281, 87427, 42404, 42440
    難燃性:UL94V-0
    10
    4個
    通常単価(税別) (税込単価)
    通常出荷日
    68
    ( 75 )
    在庫品1日目当日出荷可能
    67
    ( 74 )
    在庫品1日目当日出荷可能
    150
    ( 165 )
    在庫品1日目当日出荷可能
    74
    ( 81 )
    在庫品1日目当日出荷可能
    85
    ( 94 )
    在庫品1日目当日出荷可能
    76
    ( 84 )
    在庫品1日目当日出荷可能
    91
    ( 100 )
    在庫品1日目当日出荷可能
    77
    ( 85 )
    在庫品1日目当日出荷可能
    133
    ( 146 )
    在庫品1日目当日出荷可能
    92
    ( 101 )
    在庫品1日目当日出荷可能
    85
    ( 94 )
    在庫品1日目当日出荷可能
    143
    ( 157 )
    在庫品1日目当日出荷可能
    98
    ( 108 )
    在庫品1日目当日出荷可能
    180
    ( 198 )
    在庫品1日目当日出荷可能
    127
    ( 140 )
    在庫品1日目当日出荷可能
    137
    ( 151 )
    在庫品1日目当日出荷可能
    204
    ( 224 )
    在庫品1日目当日出荷可能
    146
    ( 161 )
    在庫品1日目当日出荷可能
    154100
    ( 110 )
    在庫品1日目当日出荷可能
    96
    ( 106 )
    在庫品1日目当日出荷可能
    147
    ( 162 )
    在庫品1日目当日出荷可能
    149
    ( 164 )
    在庫品1日目当日出荷可能
    151
    ( 166 )
    在庫品1日目当日出荷可能
    155
    ( 171 )
    在庫品1日目当日出荷可能
    152
    ( 167 )
    在庫品1日目当日出荷可能
    164
    ( 180 )
    在庫品1日目当日出荷可能
    204
    ( 224 )
    在庫品1日目当日出荷可能
    220
    ( 242 )
    在庫品1日目当日出荷可能
