2.0mmピッチ Micro-Latch（TM） ハウジング 51065
- 通常単価(税別)
- 7円～142円
- 税込単価
- 8円～156円
信頼性が高い接続インターフェースを備えた、2.00mm電線対基板用アプリケーション向けナイロンコネクタ...
詳細を確認- 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
挿抜耐久及び電気回路保護に優れた基板用ナイロンコネクター
コンシューマー等の民生機器に利用可能
使用例
Micro-Latch 2.00mmピッチ基板用コネクター（51065）の仕様について
特徴・概要
極数:2～15極
電線サイズ（AWG）
24～30
ピッチ
2.00mm
- 最大定格電圧:125V
- 最大定格電流:2A
- 接触抵抗:20mΩ以下
- 耐電圧:AC500V/1分間
- 絶縁抵抗:1,000MΩ以上
材質
PBT、UL94V-0
使用温度範囲
-40～+105℃（通電による温度上昇分も含む）
この商品の特長について
一般的なターミナルの使用
すぐに入手可能、市場での幅広い工具取り付けベース
フリクションロック
適切な嵌合保持
ストレートおよびライトアングルヘッダー
設計の柔軟性
極性特性
正しい方向での嵌合を保証
SMTストレートヘッダーも利用可能
リフロープロセス対応

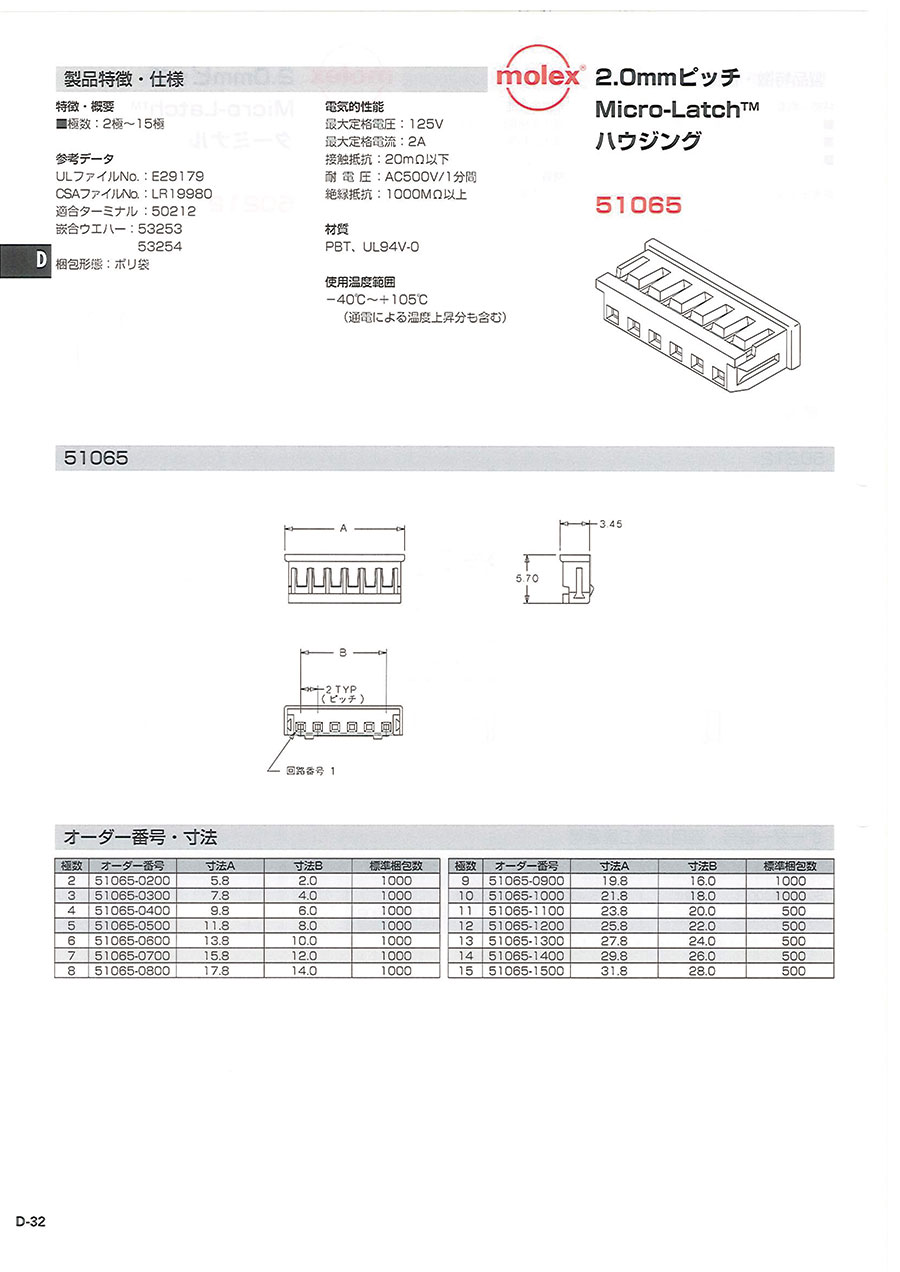

この商品の外形図と寸法について
上面図
側面図
正面図
寸法表
| 極数 | オーダー番号 | 寸法A | 寸法B |
|---|---|---|---|
| 2 | 51065-0200 | 58 | 2.0 |
| 3 | 51065-0300 | 7.8 | 4.0 |
| 4 | 51065-0400 | 9.8 | 6.0 |
| 5 | 51065-0500 | 11.8 | 8.0 |
| 6 | 51065-0600 | 13.8 | 10.0 |
| 7 | 51065-0700 | 15.8 | 12.0 |
| 8 | 51065-0800 | 17.8 | 14.0 |
| 極数 | オーダー番号 | 寸法A | 寸法B |
|---|---|---|---|
| 9 | 51065-0900 | 19.8 | 16.0 |
| 10 | 51065-1000 | 21.8 | 18.0 |
| 11 | 51065-1100 | 23.8 | 20.0 |
| 12 | 51065-1200 | 25.8 | 22.0 |
| 13 | 51065-1300 | 27.8 | 24.0 |
| 14 | 51065-1400 | 29.8 | 26.0 |
| 15 | 51065-1500 | 31.8 | 28.0 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7円 ( 8円 ) | 在庫品1日目当日出荷可能 |
11円 ( 12円 ) | 在庫品1日目当日出荷可能 |
9円 ( 10円 ) | 在庫品1日目当日出荷可能 |
11円 ( 12円 ) | 在庫品1日目当日出荷可能 |
60円 ( 66円 ) | 在庫品1日目当日出荷可能 |
142円 ( 156円 ) | 在庫品1日目当日出荷可能 |
54円 ( 59円 ) | 在庫品1日目当日出荷可能 |
114円 ( 125円 ) | 在庫品1日目当日出荷可能 |
11円 ( 12円 ) | 在庫品1日目当日出荷可能 |
25円 ( 28円 ) | 在庫品1日目当日出荷可能 |
48円 ( 53円 ) | 1日目 |
詳細情報
基本情報
信頼性が高い接続インターフェースを備えた、2.00mm電線対基板用アプリケーション向けナイロンコネクタ。
【特長】
・2.00mmピッチ製品。
・リセプタクルハウジングの先端がヘッダーウォール開口部にスライドするフリクションロック採用。
・挿抜耐久及び電気回路保護に優れた製品。
【用途】
・コンシューマー（DVDプレーヤー、ファックス機、プリンター、テレビ）等の民生機器に最適。
ご注意
- 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
