2.5mmピッチ 電線対基板用ハウジング 5051

  • コネクタ形状
    角型
  • コネクタシリーズ頭文字
    数字
  • 適用ピン・コンタクト
    メス
  • 用途
    ケーブル接続
  • 接続方向
    ストレート
  • 保護機能(耐環境性)
  • 代表規格
    UL
  • ピッチ (mm)
    2.50
  • 列数
    1
  • パネルマウント
  • 自然色
  • 適合ターミナル
    2759, 5159
  • 嵌合相手
    5045, 5046

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
  • 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
    国内使用のお客様へ同スペックのRoHS非対応品がお買い得!
    対象商品はこちら
     *左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
     *値下げ対象品はRoHS非対応品(旧RoHSの6物質対応品)となります。
     *型式末尾が「-R6」の商品のみ対象となります。
     *在庫限りの販売となります。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定:候補が14型番あります。
    数量:

    商品情報

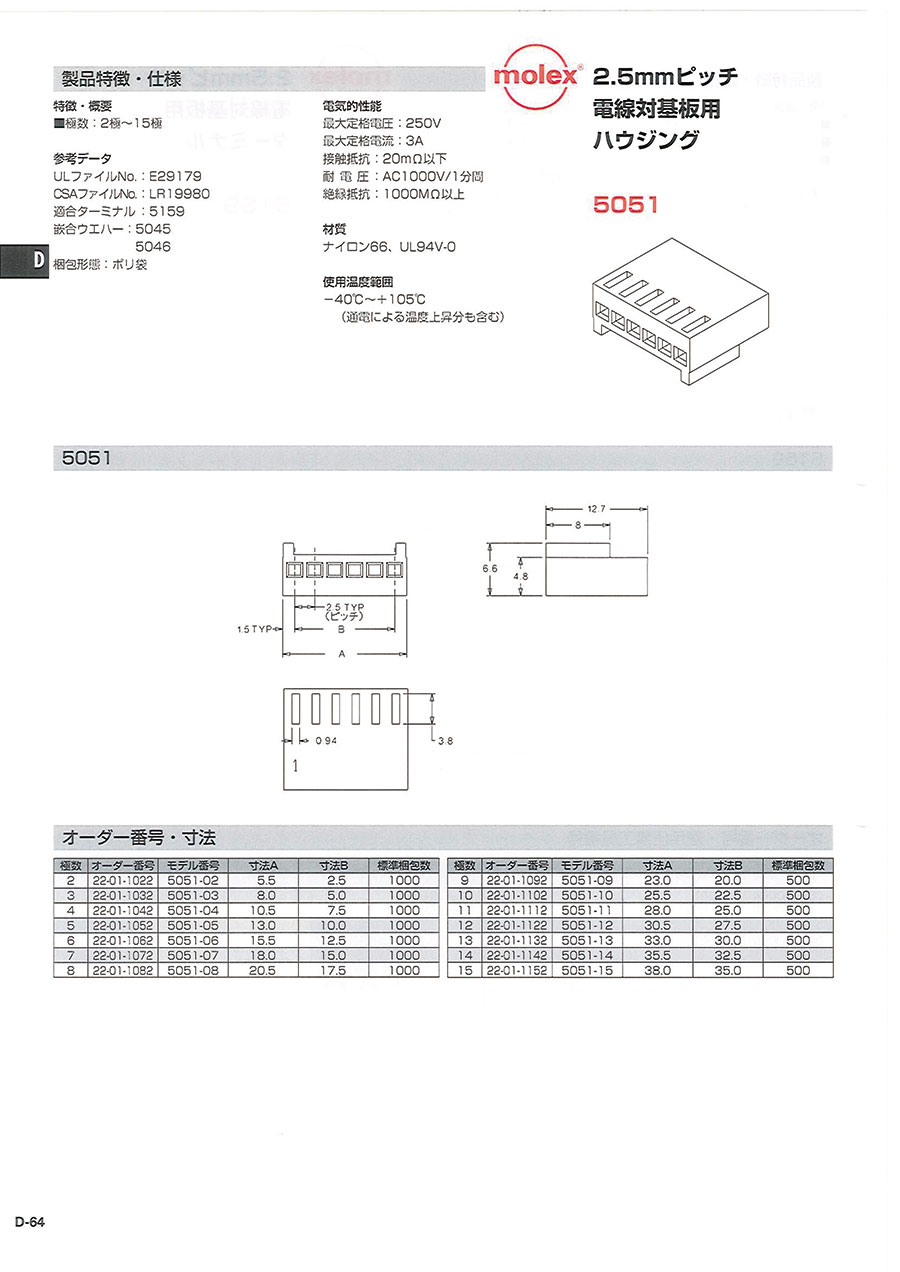

    KK相互接続システム ハウジング 5051の外形図と寸法

    KK相互接続システム ハウジング 5051の外形図

    KK相互接続システム ハウジング 5051の外形図

    極数モデル番号寸法A寸法B
    25051-025.52.5
    35051-038.05.0
    45051-0410.57.5
    55051-0513.010.0
    65051-0615.512.5
    75051-0718.015.0
    85051-0820.517.5
    極数モデル番号寸法A寸法B
    95051-0923.020.0
    105051-1025.522.5
    115051-1128.025.0
    125051-1230.527.5
    135051-1333.030.0
    145051-1435.532.5

    この製品の特長・仕様

    電気的性能
    • 最大定格電圧:250V
    • 最大定格電流:3A
    • 接触抵抗:20mΩ以下
    • 耐電圧:AC1,000V/1分間
    • 絶縁抵抗:1,000MΩ以上
    材質
    • ナイロン66、UL94V-0

    使用温度範囲
    • -40~+105℃(通電による温度上昇分も含む)

    型番リスト

    表示件数

    極数

    特価品

    RoHS?最小発注数量
    2
    対象外
    10
    25個
    3
    対象外
    10
    25個
    4
    対象外
    10
    10個
    4
    対象品
    -
    10個
    5
    対象外
    10
    10個
    5
    対象品
    -
    10個
    6
    対象外
    10
    10個
    7
    対象外
    10
    10個
    8
    対象外
    10
    10個
    9
    対象外
    10
    5個
    10
    対象外
    10
    5個
    10
    対象品
    -
    5個
    13
    対象外
    -
    5個
    14
    対象外
    10
    5個
    通常単価(税別) (税込単価)
    通常出荷日
    9
    ( 10 )
    在庫品1日目当日出荷可能
    11
    ( 12 )
    在庫品1日目当日出荷可能
    17
    ( 19 )
    在庫品1日目当日出荷可能
    15
    ( 17 )
    在庫品1日目当日出荷可能
    35
    ( 39 )
    在庫品1日目当日出荷可能
    13
    ( 14 )
    在庫品1日目当日出荷可能
    37
    ( 41 )
    在庫品1日目当日出荷可能
    43
    ( 47 )
    在庫品1日目当日出荷可能
    52
    ( 57 )
    在庫品1日目当日出荷可能
    24
    ( 26 )
    在庫品1日目当日出荷可能
    59
    ( 65 )
    在庫品1日目当日出荷可能
    23
    ( 25 )
    在庫品1日目当日出荷可能
    3019
    ( 21 )
    在庫品1日目当日出荷可能
    46
    ( 51 )
    在庫品1日目当日出荷可能

    詳細情報

    基本情報

    電線対基板用ナイロンコネクタ。
    【特長】
    ・モレックス(molex)製。
    ・ロングセラー電線対基板用タイプ。
    ・極数:2極~15極。
    ・嵌合ウエハー:5045/5046。
    ・適合ターミナル:5159。
    【用途】
    ・電線対基板用に最適。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
    • 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
      国内使用のお客様へ同スペックのRoHS非対応品がお買い得!
      対象商品はこちら
       *左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
       *値下げ対象品はRoHS非対応品(旧RoHSの6物質対応品)となります。
       *型式末尾が「-R6」の商品のみ対象となります。
       *在庫限りの販売となります。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    2.5mmピッチ 電線対基板用ハウジング 5051のレビュー
    4.5平均満足度:4.58件のレビュー
    試作品に実装しました
    4
    満足度:4.0
    試作品の基板に、ナイロンコネクタのオス(5046-05A、5046-06A)とメス(5051-05-R6、5051-06...もっと読む
    1人が参考にしています。
    ケーブル製作
    5
    満足度:5.0
    安心のmolex。万が一差し込む場所を間違えても変更できる。使用できる電線の太さも割と幅があって便利。
    0人が参考にしています。
    センサーコネクタ
    5
    満足度:5.0
    センサーのコネクタとして購入しました。 メーカーからの購入だと価格が高いので、ミスミで購入しました。
    0人が参考にしています。
    屋内用機器の接続
    5
    満足度:5.0
    屋内用機器で配線を接続するときに基板に直接はんだ付けをしてしまうと後で保守作業が大変です。コネクタにすれば基板の取り外し...もっと読む
    0人が参考にしています。
    機器コントロール信号用に使用
    4
    満足度:4.0
    大きくもなく、小さすぎることもなくちょうどよかった。抜き差しもそれほど固くなかった。
    0人が参考にしています。
