2.5mmピッチ Mini-Latch（TM） ウエハー ライトアングルタイプ 5046
- 通常単価(税別)
- 31円～172円特別価格
- 税込単価
- 34円～189円特別価格
ライトアングルタイプのロングセラー電線対基板用ナイロンコネクタ。【特長】・ボックス式コンタクトデザイン...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
対象商品はこちら
*左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。
*型式末尾が「-R6」の商品のみ対象となります。
*在庫限りの販売となります。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
ネットワーク通信などにおける組立で接点部分を保護するナイロン製コネクタ
KK 相互接続システム ウエハー アングルタイプ
（5046）
KK 相互接続システム ウエハー アングルタイプ
（5046）の標準イメージ図
鉛不使用
KK 相互接続システム ウエハー アングルタイプ（5046）の特長と仕様について
仕様
- 極数:2～15極
- ULファイルNo. : E29179
- CSAファイルNo. : LR19980
- 嵌合ハウジング:5051、51191
ピッチ:2.50mm
- 最大定格電圧:250V
- 最大定格電流:3A
- 接触抵抗:20mΩ以下
- 耐電圧:AC1,000V/1分間
- 絶縁抵抗:1,000MΩ以上
- ウエハー:ナイロン66、UL94V-0
- ピン:黄銅、銅下地錫メッキ
使用温度範囲
-40～+105℃（通電による温度上昇分も含む）
特長
ボックス式コンタクト
接点部分の保護、適切な電気的接続
端子のハウジングロック
端子の音をロックする方法よりも優れている
ガイドレールと成形された出っ張り
嵌合と嵌合解除が簡単になる
ストレートおよびライトアングルヘッダー
設計の柔軟性
フリクションロック
適切な嵌合保持
極性特性
適切な嵌合の実現

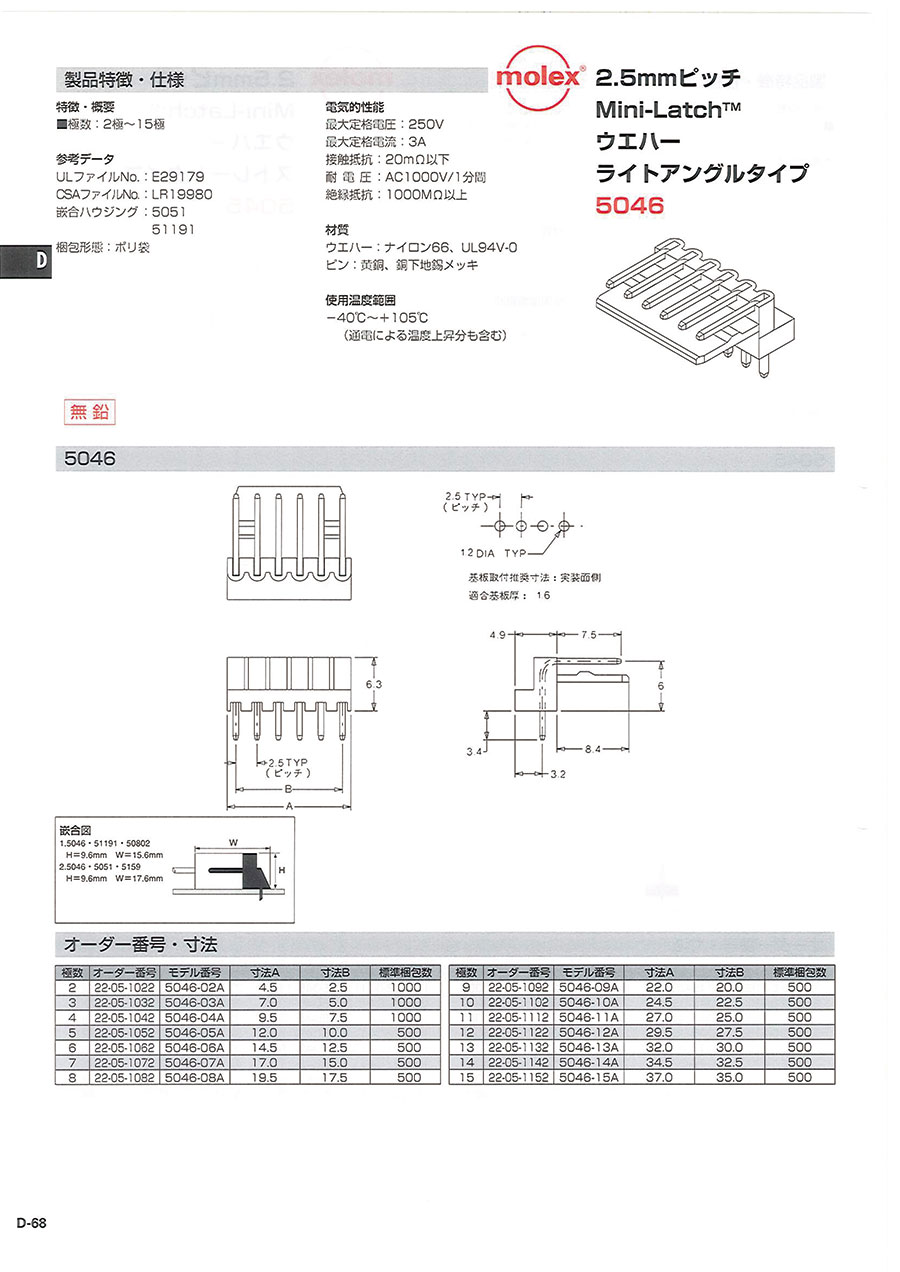

この商品の外形図と寸法について
上面図
背面図
側面図
実装面（正面図側
- 基準取付推奨寸法:実装面側
- 適合基準厚:16
オーダー番号・寸法
| 極数 | モデル番号 | 寸法A | 寸法B |
|---|---|---|---|
| 2 | 5046-02A | 4.5 | 2.5 |
| 3 | 5046-03A | 7.0 | 5.0 |
| 4 | 5046-04A | 9.5 | 7.5 |
| 5 | 5046-05A | 12.0 | 10.0 |
| 6 | 5046-06A | 14.5 | 12.5 |
| 7 | 5046-07A | 17.0 | 15.0 |
| 8 | 5046-08A | 19.5 | 17.5 |
| 極数 | モデル番号 | 寸法A | 寸法B |
|---|---|---|---|
| 9 | 5046-09A | 22.0 | 20.0 |
| 10 | 5046-10A | 24.5 | 22.5 |
| 11 | 5046-11A | 27.0 | 25.0 |
| 12 | 5046-12A | 29.5 | 27.5 |
| 13 | 5046-13A | 32.0 | 30.0 |
| 14 | 5046-14A | 34.5 | 32.5 |
| 15 | 5046-15A | 37.0 | 35.0 |
嵌合する時のイメージ図
嵌合図（色がついている方が当商品）
- 1.5046（当商品）と51191・50802の嵌合いの場合
H=9.6mm W=15.6mm - 2.5046（当商品）と5051・5159の嵌合いの場合
H=9.6mm W=17.6mm
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
31円 ( 34円 ) | 在庫品1日目当日出荷可能 |
38円 ( 42円 ) | 在庫品1日目当日出荷可能 |
43円 ( 47円 ) | 在庫品1日目当日出荷可能 |
35円 ( 39円 ) | 在庫品1日目当日出荷可能 |
110円 ( 121円 ) | 在庫品1日目当日出荷可能 |
39円 ( 43円 ) | 在庫品1日目当日出荷可能 |
56円 ( 62円 ) | 在庫品1日目当日出荷可能 |
57円 ( 63円 ) | 在庫品1日目当日出荷可能 |
168円 ( 185円 ) | 在庫品1日目当日出荷可能 |
84円 ( 92円 ) | 在庫品1日目当日出荷可能 |
89円44円 ( 48円 ) | 在庫品1日目当日出荷可能 |
98円 ( 108円 ) | 在庫品1日目当日出荷可能 |
172円 ( 189円 ) | 在庫品1日目当日出荷可能 |
114円57円 ( 63円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ライトアングルタイプのロングセラー電線対基板用ナイロンコネクタ。
【特長】
・ボックス式コンタクトデザインとハウジング側端子ラッチにより組立て中および組立て後の接点部分を保護。
・高耐性ハウジングにはガイドレールと成形タブを含み、嵌合と嵌合解除が簡単。
・ヘッダーは、フリクションロックを備えたストレートおよびライトアングルがある。
【用途】
・データ通信（ファックス機、プリンター）、医療向けPCモニター、データ通信センターのネットワーク。
・その他民生機器にも幅広い範囲で利用可能。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
対象商品はこちら
*左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。
*型式末尾が「-R6」の商品のみ対象となります。
*在庫限りの販売となります。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
