ＳＯＵＲＩＡＵ

Gシリーズ EMC対応フルメタルコネクタ

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 4,863円～14,293円

税込単価: 5,349円～15,722円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＳＯＵＲＩＡＵ

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＳＯＵＲＩＡＵ

Souriau MIL規格丸型コネクタ 851 ケーブルマウント（オス,メス 6極）

通常出荷日：5 日目

非防水フルメタル丸型コネクタ。【特長】・コネクタ本体はアルミ合金仕様。・最大4...

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

プラグ G6A□-□□NE-JGの外形図と寸法

プラグ G6A□-□□NE-JG

プラグ G6A□-□□NE-JGの外形図

型番		シェルサイズ	φA max.	B max.	C	φD min.
ピン用	ソケット用	シェルサイズ	φA max.	B max.	C	φD min.
G6A10-4PNE-JG	G6A10-4SNE-JG	10	21.4	49.0	22.2	7.5
G6A12-88PNE-JG	G6A12-88SNE-JG	12	24.7	51.0	27.0	10.7
G6A14-92PNE-JG	G6A14-92SNE-JG	14	27.7	52.0	29.3	13.8
G6A16-19PNE-JG	G6A16-19SNE-JG	16	31.1		31.8	15.4
G6A18-22PNE-JG	G6A18-22SNE-JG	18	34.1		37.3	18.6
G6A20-30PNE-JG	G6A20-30SNE-JG	20	37.5	57.0	37.3	18.6
G6A22-38PNE-JG	G6A22-38SNE-JG	22	40.4	59.0	42.9	23.4
G6A24-48PNE-JG	G6A24-48SNE-JG	24	44.0	59.0	42.9	23.4

パネル取付形レセプタクル（G2B□-□□NE）の外形図と寸法

パネル取付形レセプタクル（G2B□-□□NE）

パネル取付形レセプタクル（G2B□-□□NE）の外形図

型番		シェルサイズ	φE	φF	G	H max.	J	K max.		L	M max.	φP
ピン用	ソケット用	シェルサイズ	φE	φF	G	H max.	J	ピン	ソケット	L	M max.	φP
G2B10-4PNE	G2B10-4SNE	10	15.0	14.2	10.9	6.0	1.6	31.3	24.4	18.3	24.2	3.1
G2B12-88PNE	G2B12-88SNE	12	19.1	17.4						20.6	26.6
G2B14-92PNE	G2B14-92SNE	14	22.2	20.6						23.0	29.0
G2B16-19PNE	G2B16-19SNE	16	25.4	23.8						24.6	31.3
G2B18-22PNE	G2B18-22SNE	18	28.6	26.9						27.0	33.7
G2B20-30PNE	G2B20-30SNE	20	31.8	30.1	14.1	7.7	2.4	32.9	27.7	29.4	36.9
G2B22-38PNE	G2B22-38SNE	22	34.9	33.3	14.1	7.7			27.7	31.8	40.1
G2B24-48PNE	G2B24-48SNE	24	38.1	36.5	15.0	8.4			29.3	34.9	43.3	3.7

インサート成極位置

インサート成極位置の外形図

シェルサイズ	N	W	X	Y	Z
10	0°	45°	−	−	−
12		26°	−	−	−
14		49°	71°	145°	−
16		30°	165°	−	315°
18		39°	77°	167°	−
20		34°	90°	123°	259°
22		15°	47°	150°	331°
24		60°	120°	189°	315°

パネルカット寸法

パネルカット寸法の外形図

シェルサイズ	極数	寸法(mm)
		A	B		C	D max.	E
		A	フロントマウント	リアマウント	C	D max.	フロントマウント	リアマウント
10	4	18.3	15.1	17.3	2.5	3.0	φ3.3または M3タップ	M3タップ
12	8	20.6	18.2	21.8
14	12	23.0	21.4	25.0
16	19	24.6	24.6	28.1
18	22	27.0	27.8	31.3
20	30	29.4	30.9	34.5	5.5	6.0
22	38	31.8	34.1	37.7
24	48	34.9	37.3	40.9

型番リスト

表示件数

型番

注文停止中

用途

シリーズ

ピン数

適用ピン・コンタクト

耐環境性

シリーズ詳細

最低使用温度

(℃)

最高使用温度

(℃)

バリエーション

シェルサイズ

RoHS?

最小発注数量

パネルマウント	その他	4	オス(プラグ)	耐環境性なし	G	-55	+125	-	10	10	1個
パネルマウント	その他	88	オス(プラグ)	耐環境性なし	G	-55	+125	-	12	10	1個
パネルマウント	その他	88	メス(ソケット)	耐環境性なし	G	-55	+125	-	12	10	1個
パネルマウント	その他	92	オス(プラグ)	耐環境性なし	G	-55	+125	-	14	10	1個
パネルマウント	その他	19	オス(プラグ)	耐環境性なし	G	-55	+125	-	16	10	1個
パネルマウント	その他	22	オス(プラグ)	耐環境性なし	G	-55	+125	-	18	10	1個
パネルマウント	その他	48	オス(プラグ)	耐環境性なし	G	-55	+125	-	24	10	1個
その他	その他	4	メス(ソケット)	耐環境性なし	G	-55	+125	MS3057ケーブルクランプ付き	10	10	1個
その他	その他	88	オス(プラグ)	耐環境性なし	G	-55	+125	MS3057ケーブルクランプ付き	12	10	1個
その他	その他	88	メス(ソケット)	耐環境性なし	G	-55	+125	MS3057ケーブルクランプ付き	12	10	1個
その他	その他	92	オス(プラグ)	耐環境性なし	G	-55	+125	MS3057ケーブルクランプ付き	14	10	1個
その他	その他	92	メス(ソケット)	耐環境性なし	G	-55	+125	MS3057ケーブルクランプ付き	14	10	1個
その他	その他	22	メス(ソケット)	耐環境性なし	G	-55	+125	MS3057ケーブルクランプ付き	18	10	1個
その他	その他	30	メス(ソケット)	耐環境性なし	G	-55	+125	MS3057ケーブルクランプ付き	20	10	1個
その他	その他	48	メス(ソケット)	耐環境性なし	G	-55	+125	MS3057ケーブルクランプ付き	24	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,358円 ( 6,994円 )	9日目
4,863円 ( 5,349円 )	在庫品1日目当日出荷可能
4,863円 ( 5,349円 )	在庫品1日目当日出荷可能
6,624円 ( 7,286円 )	在庫品1日目当日出荷可能
5,378円 ( 5,916円 )	在庫品1日目当日出荷可能
7,056円 ( 7,762円 )	在庫品1日目当日出荷可能
5,550円 ( 6,105円 )	9日目
10,889円 ( 11,978円 )	在庫品1日目当日出荷可能
10,176円 ( 11,194円 )	在庫品1日目当日出荷可能
10,176円 ( 11,194円 )	在庫品1日目当日出荷可能
10,675円 ( 11,743円 )	9日目
12,616円 ( 13,878円 )	在庫品1日目当日出荷可能
10,196円 ( 11,216円 )	在庫品1日目当日出荷可能
11,653円 ( 12,818円 )	在庫品1日目当日出荷可能
14,293円 ( 15,722円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

非防水フルメタル丸型コネクタ。
【特長】
・コネクタ本体はアルミ合金仕様。
・最大48芯まで対応可能。
・コンタクトは金メッキ、銀メッキ、同軸、光コンタクトが選択可能。
・ボディ、カップリングリングともにアルミでできた堅牢な産業用のコネクタで、8種類のシェルに8種類のピン配列をしています。
【用途】
・一般産業、研究機関に便利。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

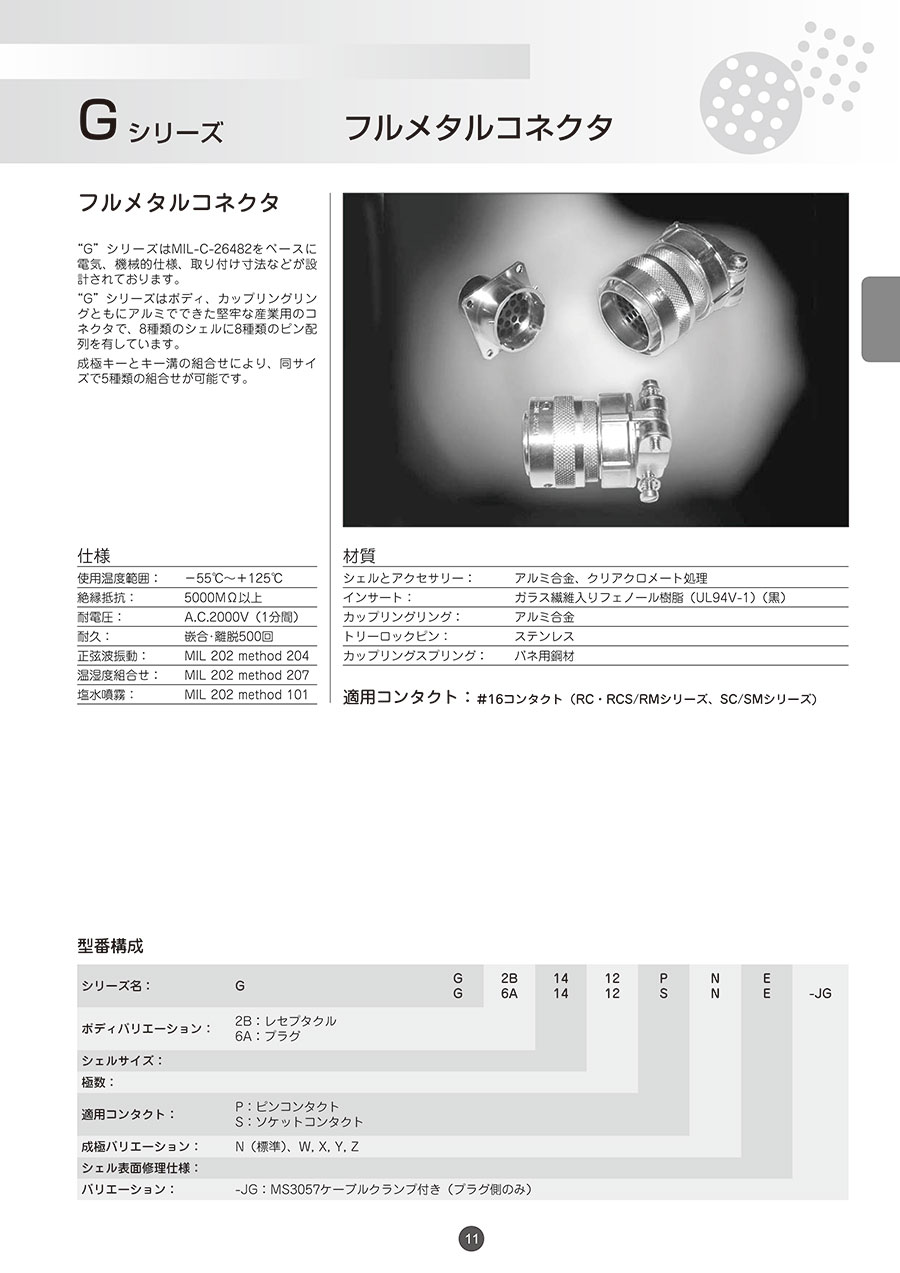

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
