MSMシリーズ バーンディコネクタ
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,226円～8,050円特別価格
- 税込単価
- 1,349円～8,855円特別価格
電線対電線、電線対基板の接続に対応した角形コネクタ。【特長】・異なったロック方...
詳細情報を確認する- 接続方向
- ストレート
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
商品情報
電線対基板、電線対電線の接続に対応した角形の高性能コネクタ

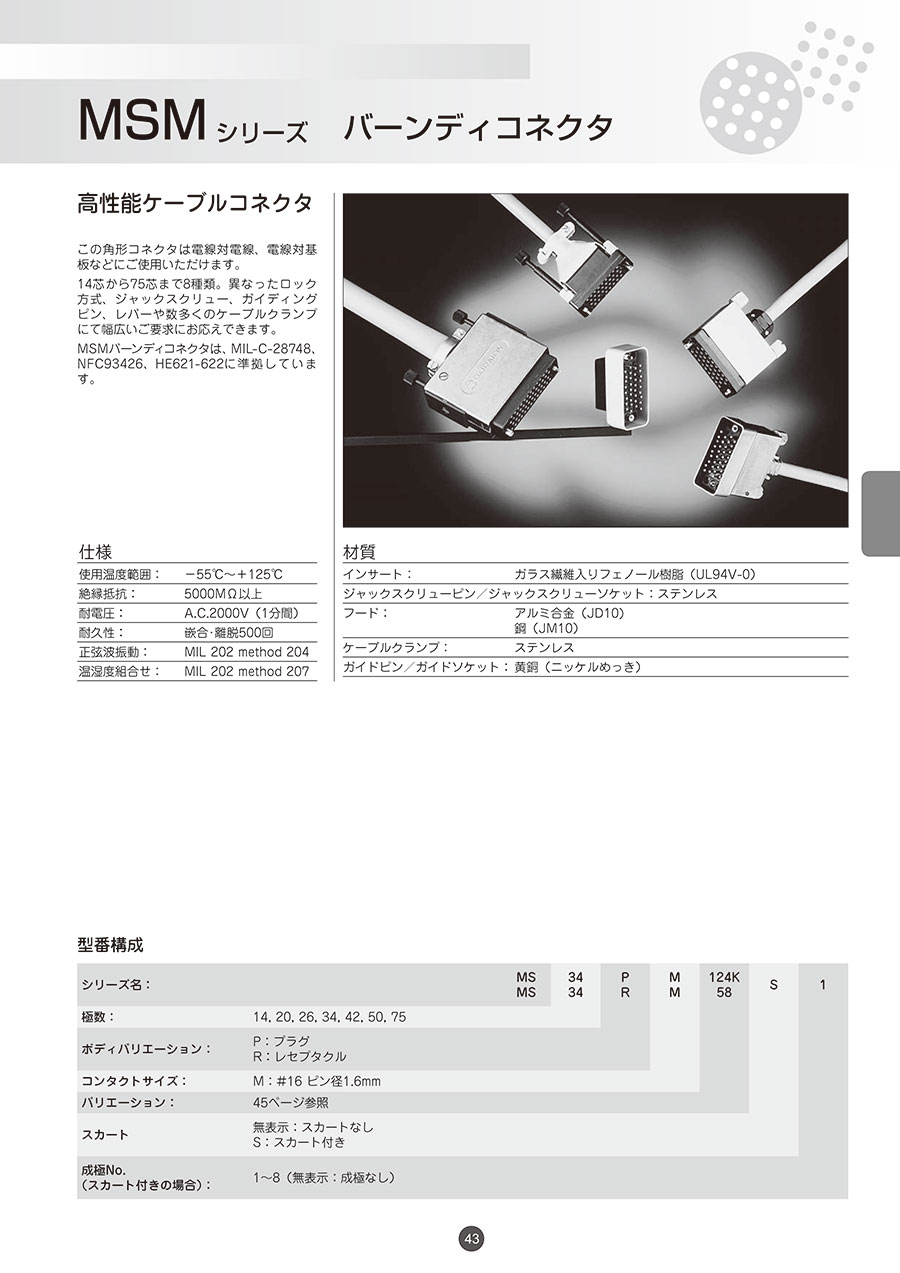

MSMシリーズ バーンディコネクタ
- 電線対基板、電線対電線に使用できる角形コネクタ。
- 14芯から75芯まで8種類。
- 異なったロック方式、ジャックスクリュー、ガイディングピン、レバーや数多くのケーブルクランプにて幅広く使用可能。
材質
- コネクタボディ:ガラス繊維入りフェノール樹脂（UL94V-0）（黒）
- ジャックスクリューピン/ジャックスクリューソケット:ステンレス
- フード:アルミ合金（JD10）鋼（JM10）
- ケーブルクランプ:ステンレス
- ガイドピン/ガイドソケット:黄銅（ニッケルめっき）
仕様
- 使用温度:-55～+125℃
- 絶縁抵抗:5,000MΩ以上
- 耐電圧:A.C.2,000V(一分間)
- 耐久性:嵌合・離脱500回
- 正弦波振動:MIL202method204
- 温湿度組合せ:MIL202method207
型番構成
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,226円 ( 1,349円 ) | 在庫品1日目当日出荷可能 |
1,726円 ( 1,899円 ) | 在庫品1日目当日出荷可能 |
6,457円 ( 7,103円 ) | 在庫品1日目当日出荷可能 |
7,104円 ( 7,814円 ) | 9日目 |
1,975円1,283円 ( 1,411円 ) | 在庫品1日目当日出荷可能 |
8,050円 ( 8,855円 ) | 在庫品1日目当日出荷可能 |
7,572円 ( 8,329円 ) | 在庫品1日目当日出荷可能 |
2,158円1,079円 ( 1,187円 ) | 在庫品1日目当日出荷可能 |
7,220円 ( 7,942円 ) | 在庫品1日目当日出荷可能 |
6,035円 ( 6,639円 ) | 在庫品1日目当日出荷可能 |
6,803円 ( 7,483円 ) | 9日目 |
1,413円 ( 1,554円 ) | 9日目 |
2,139円 ( 2,353円 ) | 9日目 |
6,159円 ( 6,775円 ) | 在庫品1日目当日出荷可能 |
6,307円 ( 6,938円 ) | 在庫品1日目当日出荷可能 |
7,238円 ( 7,962円 ) | 在庫品1日目当日出荷可能 |
1,534円 ( 1,687円 ) | 在庫品1日目当日出荷可能 |
2,373円 ( 2,610円 ) | 在庫品1日目当日出荷可能 |
6,803円 ( 7,483円 ) | 9日目 |
詳細情報
基本情報
電線対電線、電線対基板の接続に対応した角形コネクタ。
【特長】
・異なったロック方式、ジャックスクリュー、ガイディングピン、レバーや数多くのケーブルクランプにて幅広いご要求にお応えできます。
・MSMバーンディコネクタは、MIL-C-28748、NFC93426、HE621-622に準拠しています。
【用途】
・電力業界・工作機械・半導体製造装置に最適。
・医療機器・通信機・データ機器など、幅広い分野で屋外・屋内での使用が可能。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
