ビンダー

710シリーズ丸型コネクタ

カタログ |

一部SALE 2026/03/31まで
数量スライド割引
当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 1,918円～5,043円特別価格

税込単価: 2,110円～5,547円特別価格

着脱が容易なバヨネットロッキングシステムを採用したコネクタ。【特長】・約1/4...

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

Bayonet IP40 Series 710／09-0977-00-03の仕様

09-0977-00-03の外観

09-0977-00-03の外形図

09-0977-00-03の接点構成

09-0977-00-03のパネル穴あけ寸法

General values

Connector design：male panel mount connector
Connector locking system：Bayonet
Termination：solder
Wire gauge（mm）：0.25mm²
Wire gauge（AWG）：24
Cable outlet：3.0～5.0mm
Upper limit temperature：85℃
Lower limit temperature：-40℃

Electrical values

Rated current （40℃）：4A
Rated voltage：125V
Rated impulse voltage：1,500V
Pollution degree：1
Overvoltage category：II
Insulating material group：III
Volume resistivity：≦3mΩ
Insulation resistance：≧10¹⁰Ω
EMC compliance：Shielding is not possible
Degree of protection：IP40
Mechanical operation：＞500 Mating cycles

Material

Contact material：CuZn（brass）
Contact plating：Au（gold）
Contact body material：PA（UL 94 V-0）

Bayonet IP40 Series 710／09-0978-00-03の仕様

09-0978-00-03の外観

09-0978-00-03の外形図

09-0978-00-03の接点構成

09-0978-00-03のパネル穴あけ寸法

General values

Connector design：female panel mount connector
Connector locking system：Bayonet
Termination：solder
Wire gauge（mm）：0.25mm²
Wire gauge（AWG）：24
Cable outlet：3.0～5.0mm
Upper limit temperature：85℃
Lower limit temperature：-40℃

Electrical values

Rated current（40℃）：4A
Rated voltage：125V
Rated impulse voltage：1,500V
Pollution degree：1
Overvoltage category：II
Insulating material group：III
Volume resistivity：≦3mΩ
Insulation resistance：≧10¹⁰Ω
EMC compliance：Shielding is not possible
Degree of protection：IP40
Mechanical operation：＞500 Mating cycles

Material

Contact material：CuSn（bronze）
Contact plating：Au（gold）
Contact body material：PA（UL 94 V-0）

※一部の型番の情報のみ掲載しています。

型番リスト

表示件数

型番

用途	シリーズ	許容電流(A)	許容電圧(V)	ピン数	適用ピン・コンタクト	電線接続方法	接続方向	耐環境性	篏合方法	保護等級	EMC対策コネクタ	防水・非防水	RoHS?	最小発注数量

パネルマウント

710

125

オス(プラグ)

ハンダ

ストレート

その他

バヨネット

IP40

非対策品

非防水

1個

パネルマウント

710

125

メス(ソケット)

ハンダ

ストレート

その他

バヨネット

IP40

非対策品

非防水

1個

パネルマウント

710

125

オス(プラグ)

ハンダ

ストレート

その他

バヨネット

IP40

非対策品

非防水

1個

ケーブル接続

710

125

メス(ソケット)

ハンダ

ストレート

その他

バヨネット

IP40

非対策品

非防水

1個

ケーブル接続

710

125

オス(プラグ)

ハンダ

ストレート

その他

バヨネット

IP40

非対策品

非防水

1個

ケーブル接続

710

125

メス(ソケット)

ハンダ

ストレート

その他

バヨネット

IP40

非対策品

非防水

1個

通常単価(税別) (税込単価)	通常出荷日

2,852円 ( 3,137円 )	在庫品1日目当日出荷可能
1,918円 ( 2,110円 )	在庫品1日目当日出荷可能
4,286円 ( 4,715円 )	在庫品1日目当日出荷可能
3,638円727円 ( 800円 )	在庫品1日目当日出荷可能
3,876円1,356円 ( 1,492円 )	在庫品1日目当日出荷可能
5,043円2,773円 ( 3,050円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

着脱が容易なバヨネットロッキングシステムを採用したコネクタ。
【特長】
・約1/4回転締めこむだけで勘合可能なバヨネットロッキングシステムを採用。
・小型で軽量な樹脂製コネクタ。
・勘合時の保護等級はIP40。
・ハウジングはUL94HB、内部素子はUL94V-0の難燃性能。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。

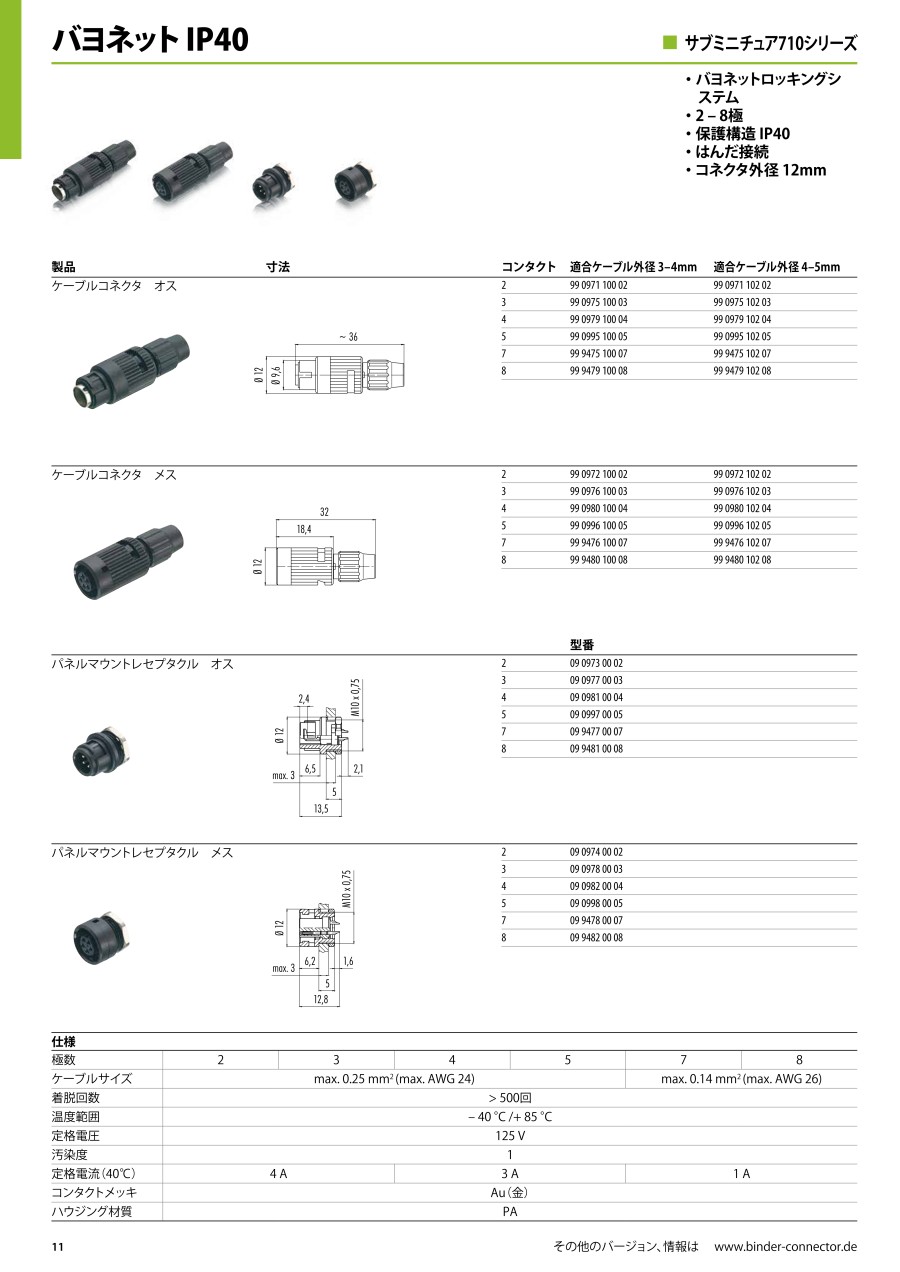

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

710シリーズ丸型コネクタのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q着脱可能回数は何回ですか？

推奨は500回までです。
