693シリーズ 海外規格取得 防水丸型コネクタ
- 通常単価(税別)
- 2,696円～4,724円特別価格
- 税込単価
- 2,966円～5,196円特別価格
VDE・SEV・UL規格を取得した防水規格IP67の樹脂製丸型コネクタ。【特長】・コネクタハウジングは...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
VDE・SEV・UL規格を取得した防水丸型コネクタ
693シリーズ。
- 取得規格:VDE（ドイツ）、SEV（スイス）、UL（アメリカ）
- 結線方式:ネジ止め、圧着、半田付け
- 保護構造:IP67
- 極数:3極＋アース、6極＋アース
商品情報
| 仕様 General Characteristics | ||||
|---|---|---|---|---|
| 極数 | 3極+PE | 6極+PE | ||
| 勘合方式 | スクリューロック | |||
| ケーブル接続方式 | ネジ止め | ネジ止め | 半田付け | 圧着 |
| 接続ケーブル（mm2） | 0.5～2.5 | 0.34～1.5 | 最大0.75 | 0.14～1.5 |
| 接続ケーブル（AWG) | 20～14 | 22～16 | 最大20 | 26～16 |
| 保護構造 | IP67 | |||
| 勘合回数 | ＞500回 | |||
| 使用温度 | ＋100℃～－40℃ | |||
| 電気的特性 Electrical Characteristics | ||
|---|---|---|
| 定格電圧 | 400V（600V UL） | 250V |
| 定格インパルス電圧 | 6000V | 4000V |
| 汚染度 | 3 | |
| 過電圧カテゴリー | Ⅲ | |
| 材質グループ | Ⅲ | |
| 定格電流 | 16A（12A UL） | 10A(8A UL) |
| 接触抵抗値 | ≤5mΩ | |
| 材質 Materials | |||
|---|---|---|---|
| プラグピン | CuZn(真鍮) | ||
| ソケットピン | CuZn(真鍮) | CuSn(銅合金) | CuZn(真鍮) |
| ピンのメッキ | Ag(銀) | ||
| ハウジング | PBT | ||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,582円 ( 3,940円 ) | 在庫品1日目当日出荷可能 |
3,870円 ( 4,257円 ) | 在庫品1日目当日出荷可能 |
2,724円 ( 2,996円 ) | 在庫品1日目当日出荷可能 |
3,282円 ( 3,610円 ) | 在庫品1日目当日出荷可能 |
2,696円 ( 2,966円 ) | 在庫品1日目当日出荷可能 |
3,020円1,661円 ( 1,827円 ) | 在庫品1日目当日出荷可能 |
4,724円 ( 5,196円 ) | 在庫品1日目当日出荷可能 |
3,298円 ( 3,628円 ) | 在庫品1日目当日出荷可能 |
4,217円 ( 4,639円 ) | 在庫品1日目当日出荷可能 |
4,340円 ( 4,774円 ) | 在庫品1日目当日出荷可能 |
4,456円2,450円 ( 2,695円 ) | 在庫品1日目当日出荷可能 |
4,558円 ( 5,014円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
VDE・SEV・UL規格を取得した防水規格IP67の樹脂製丸型コネクタ。
【特長】
・コネクタハウジングは樹脂製品の為、軽量で扱い易い
・取得規格はVDE（ドイツ）、SEV（スイス）、UL（アメリカ）
・ケーブル接続方法はネジ止め、圧着、半田付けと選定が可能で、全体費用を検討し易い
・嵌合時には他のピンよりも先にアースピンが落ちるようになっている
・対応温度は-40～+100℃
【用途】
・各ケーブルの配線時に便利
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

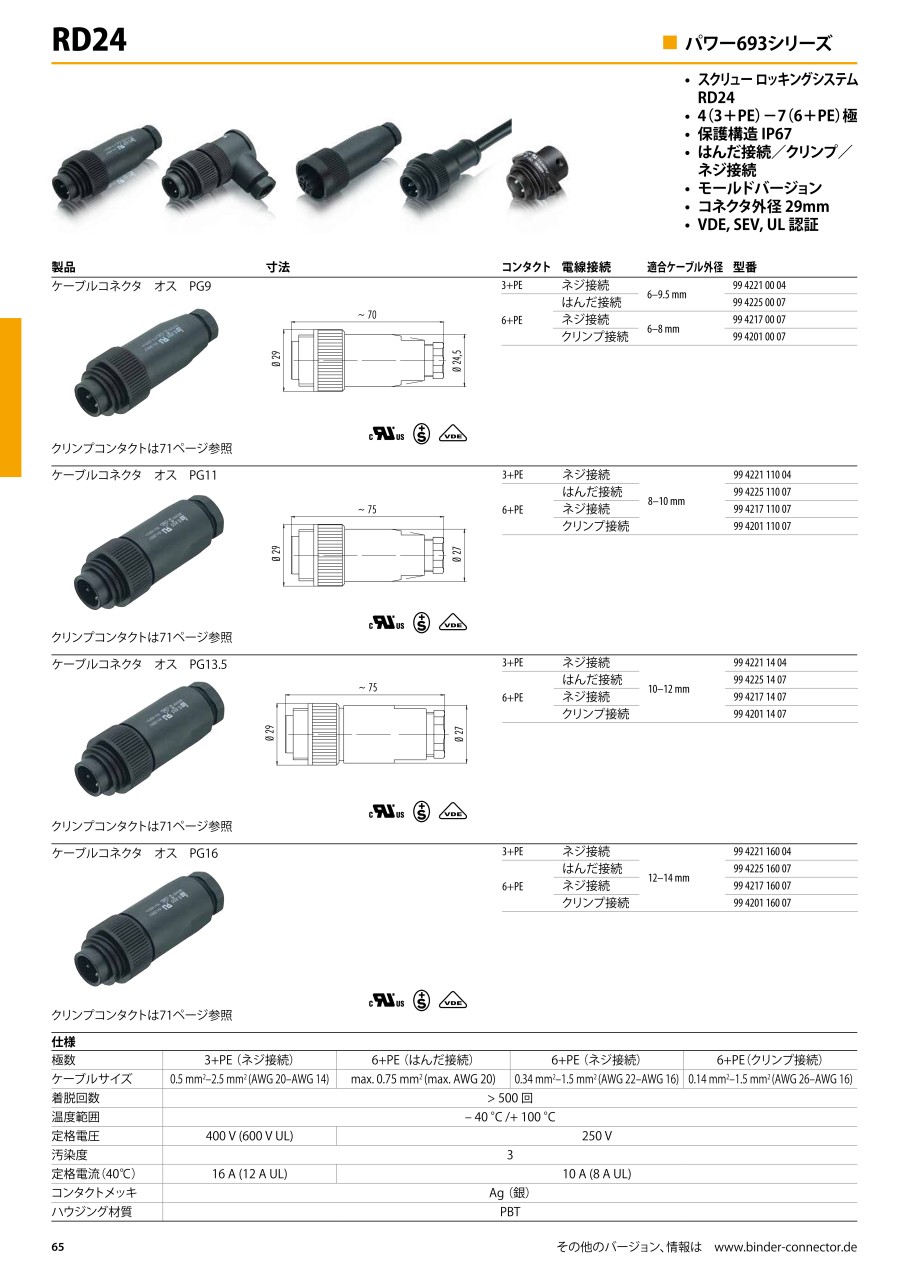

カタログ
