【イルメ インサート】CSS 16A/500V バネ式デュアルターミナル
- 通常単価(税別)
- 4,488円
- 税込単価
- 4,937円
通常出荷日：在庫品1日目当日出荷可能
1極につき電線2本を接続可能なデュアル結線インサート極数ラインナップ：6・特殊なケーブル加工は不要・0...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
CSSF 06の仕様・寸法情報
用途
ケーブル接続
シリーズ
その他
適用ピン・コンタクト
メス(ソケット)
許容電流(A)
16
許容電圧(V)
500
ピン数
6
電線接続方法
その他
接続方向
ストレート
耐環境性
難燃性
代表規格
UL / CCC / CSA
部品名称
メスインサート
適合電線サイズ(断面積)(mm2)
0.14～2.5
適合電線サイズ(AWG)
26～14
使用温度範囲(min)(℃)
-40
使用温度範囲(max)(℃)
+125
エンクロージャーサイズ(mm)
44.27
材質
難燃熱可塑性樹脂
詳細
メスコンタクト付き
シリーズ詳細
CSS
電線接続方法詳細
デュアルバネ
備考
1極に付き電線2本を接続可能
その他規格
GOST
商品情報
詳細情報
基本情報
1極につき電線2本を接続可能なデュアル結線インサート
極数ラインナップ：6
・特殊なケーブル加工は不要
・0.5×3.5㍉のマイナスドライバーのみで加工が可能
・優れた固定性能で、特に振動に対して強い耐久性があります
・ケーブル加工、組み立て工数が大幅に削減できます
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。

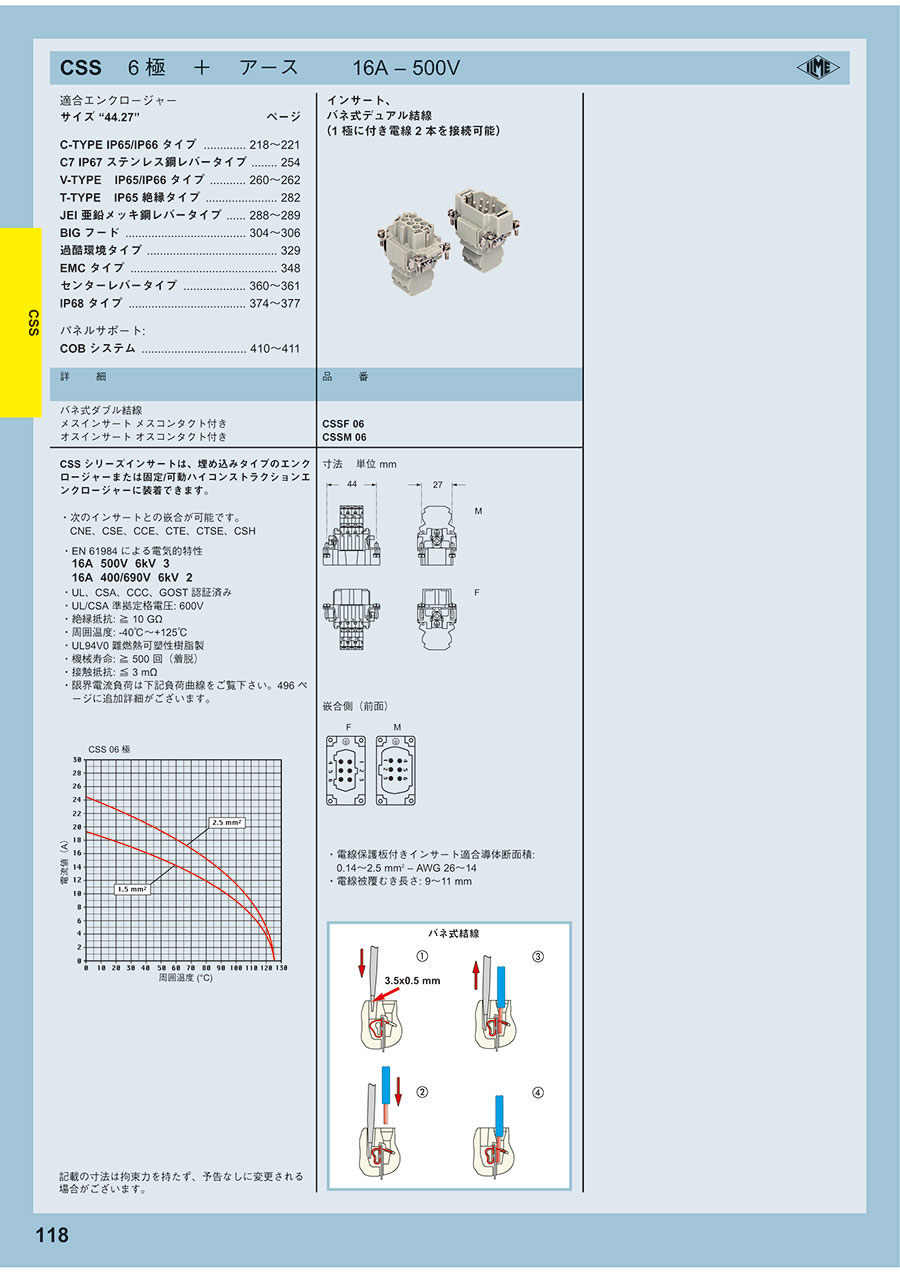

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
【イルメ インサート】CSS 16A/500V バネ式デュアルターミナルの型番CSSF 06のページです。
型番CSSF 06に関する仕様情報を記載しております。
