ＩＬＭＥ

【イルメ　コンタクトピン】16A　圧着結線　切削ピン

カタログ |

通常単価(税別): 145円～267円特別価格

税込単価: 160円～294円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目当日出荷可能

真鍮をサブミクロンの精度で切削加工しているため高い強度を誇り、脱着時のピン折れの心配がありません。36...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報

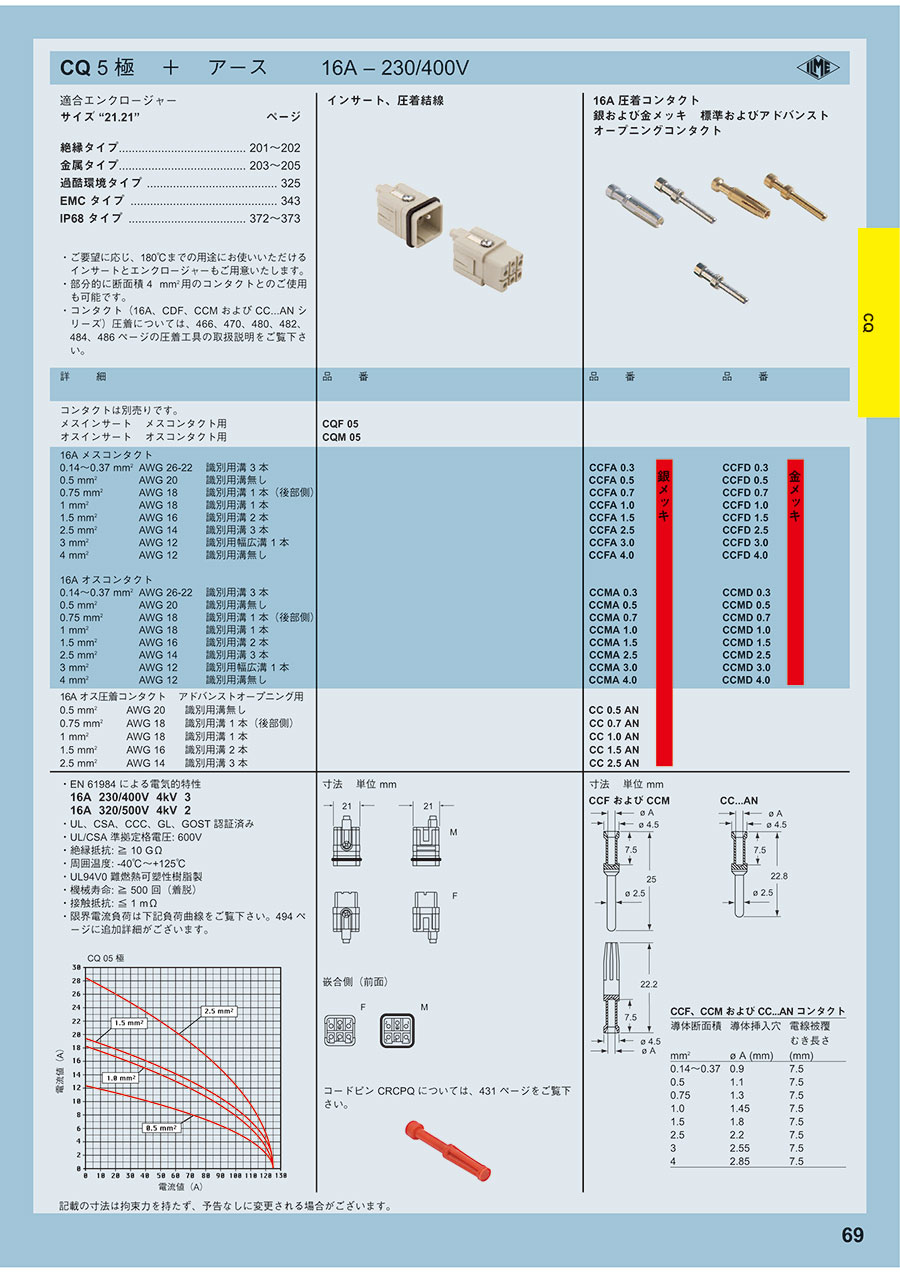

カタログ

型番リスト

表示件数

型番

関連

適用ピン・コンタクト

許容電圧

(V)

代表規格

部品名称

表面処理（材質）

適合電線サイズ(断面積)

(mm²)

適合電線サイズ(AWG)

その他規格

RoHS?

最小発注数量

データシートデータシート	オス	400	UL / CCC / CSA	圧着コンタクト　アドバンストオープニング	銀メッキ	0.5	20	GL, GOST	10	1個
データシートデータシート	オス	400	UL / CCC / CSA	圧着コンタクト　アドバンストオープニング	銀メッキ	0.75	18	GL, GOST	10	1個
データシートデータシート	オス	400	UL / CCC / CSA	圧着コンタクト　アドバンストオープニング	銀メッキ	1	18	GL, GOST	10	1個
データシートデータシート	オス	400	UL / CCC / CSA	圧着コンタクト　アドバンストオープニング	銀メッキ	1.5	16	GL, GOST	10	1個
データシートデータシート	オス	400	UL / CCC / CSA	圧着コンタクト　アドバンストオープニング	銀メッキ	2.5	14	GL, GOST	10	1個
データシートデータシート	メス	400	UL / CCC / CSA	圧着コンタクト　標準	銀メッキ	0.14～0.37	26～22	GL, GOST	10	5個
データシートデータシート	メス	400	UL / CCC / CSA	圧着コンタクト　標準	銀メッキ	0.5	20	GL, GOST	10	5個
データシートデータシート	メス	400	UL / CCC / CSA	圧着コンタクト　標準	銀メッキ	0.75	18	GL, GOST	10	5個
データシートデータシート	メス	400	UL / CCC / CSA	圧着コンタクト　標準	銀メッキ	1.5	16	GL, GOST	10	5個
データシートデータシート	メス	400	UL / CCC / CSA	圧着コンタクト　標準	銀メッキ	2.5	14	GL, GOST	10	5個
データシートデータシート	メス	400	UL / CCC / CSA	圧着コンタクト　標準	銀メッキ	3	12	GL, GOST	10	5個
データシートデータシート	メス	400	UL / CCC / CSA	圧着コンタクト　標準	銀メッキ	4	12	GL, GOST	10	5個
データシートデータシート	オス	400	UL / CCC / CSA	圧着コンタクト　標準	銀メッキ	0.14～0.37	26～22	GL, GOST	10	5個
データシートデータシート	オス	400	UL / CCC / CSA	圧着コンタクト　標準	銀メッキ	0.5	20	GL, GOST	10	5個
データシートデータシート	オス	400	UL / CCC / CSA	圧着コンタクト　標準	銀メッキ	0.75	18	GL, GOST	10	5個
データシートデータシート	オス	400	UL / CCC / CSA	圧着コンタクト　標準	銀メッキ	1	18	GL, GOST	10	5個
データシートデータシート	オス	400	UL / CCC / CSA	圧着コンタクト　標準	銀メッキ	1.5	16	GL, GOST	10	5個
データシートデータシート	オス	400	UL / CCC / CSA	圧着コンタクト　標準	銀メッキ	2.5	14	GL, GOST	10	5個
データシートデータシート	オス	400	UL / CCC / CSA	圧着コンタクト　標準	銀メッキ	3	12	GL, GOST	10	5個
データシートデータシート	オス	400	UL / CCC / CSA	圧着コンタクト　標準	銀メッキ	4	12	GL, GOST	10	5個

通常単価(税別) (税込単価)	通常出荷日

267円 ( 294円 )	在庫品1日目当日出荷可能
267円120円 ( 132円 )	在庫品1日目当日出荷可能
267円53円 ( 58円 )	在庫品1日目当日出荷可能
267円 ( 294円 )	在庫品1日目当日出荷可能
267円106円 ( 117円 )	在庫品1日目当日出荷可能
179円 ( 197円 )	在庫品1日目当日出荷可能
179円 ( 197円 )	在庫品1日目当日出荷可能
179円 ( 197円 )	在庫品1日目当日出荷可能
179円 ( 197円 )	在庫品1日目当日出荷可能
179円 ( 197円 )	在庫品1日目当日出荷可能
179円 ( 197円 )	在庫品1日目当日出荷可能
179円 ( 197円 )	在庫品1日目当日出荷可能
145円 ( 160円 )	在庫品1日目当日出荷可能
179円 ( 197円 )	在庫品1日目当日出荷可能
179円 ( 197円 )	在庫品1日目当日出荷可能
179円 ( 197円 )	在庫品1日目当日出荷可能
179円 ( 197円 )	在庫品1日目当日出荷可能
179円 ( 197円 )	在庫品1日目当日出荷可能
179円 ( 197円 )	在庫品1日目当日出荷可能
179円 ( 197円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

真鍮をサブミクロンの精度で切削加工しているため高い強度を誇り、脱着時のピン折れの心配がありません。
360度全方向で嵌合しており、耐震性にも優れます。
定格電流：16Aまで
適応電線サイズ：AWG 26〜12
種類：金メッキ（微弱電流）・銀メッキ・優先抜去ピン
圧着工具：CCPZ MIL・CCPZ RN・CCPZ TP（手動圧着工具）
　　　　　　　CCPZ P（半自動圧着工具）
説明動画：https://www.youtube.com/watch?time_continue=2&v=fC-mZ6E9pp0　（CCPZ MIL ・ CCPZ P）
　　　　　　　https://www.youtube.com/watch?v=rY5p96zSukY　（CCPZ RN）
