PHコネクタ コンタクト【1～100個入り】
- 通常単価(税別)
- 3円～617円
- 税込単価
- 3円～679円
通常出荷日：在庫品1日目～9日目一部当日出荷可能
2.0mmピッチ基板用コネクタ・コンタクト。【特長】・内部配線の高密度化の要求に応えて開発した薄型、ロ...
詳細を確認- メーカー荷姿リール品の商品につきまして
リール芯のないテープカットでの出荷になります。メーカー梱包数と同数のご注文の場合でも、テープカット品の組み合わせとなる場合がございます。
ご了承の程お願い申し上げます。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
この商品の特長
外形図
| コンタクト | 圧着機 | アプリケータ | ||
|---|---|---|---|---|
| アプリケータ本体 | ダイス | アプリ・ダイスセット | ||
| BPH-002T-P0.5S | AP-K2N | MKS-L | MK/SPH-002-05S | APLMK SPH002-05S |
| ※MKS-SC | SC/SPH-002-05S | APLSC SPH002-05S | ||
| 形番 | 適用電線範囲 | 電線被覆外径（mm） | |
|---|---|---|---|
| mm2 | AWG# | ||
| BPH-002T-P0.5S | 0.05～0.22 | 30～24 | 0.9～1.5 |
注1）※ ： ストリッパークリンパーアプリケータ
注2）全自動機対応のアプリケータについてはお問い合わせください。
詳細情報
基本情報

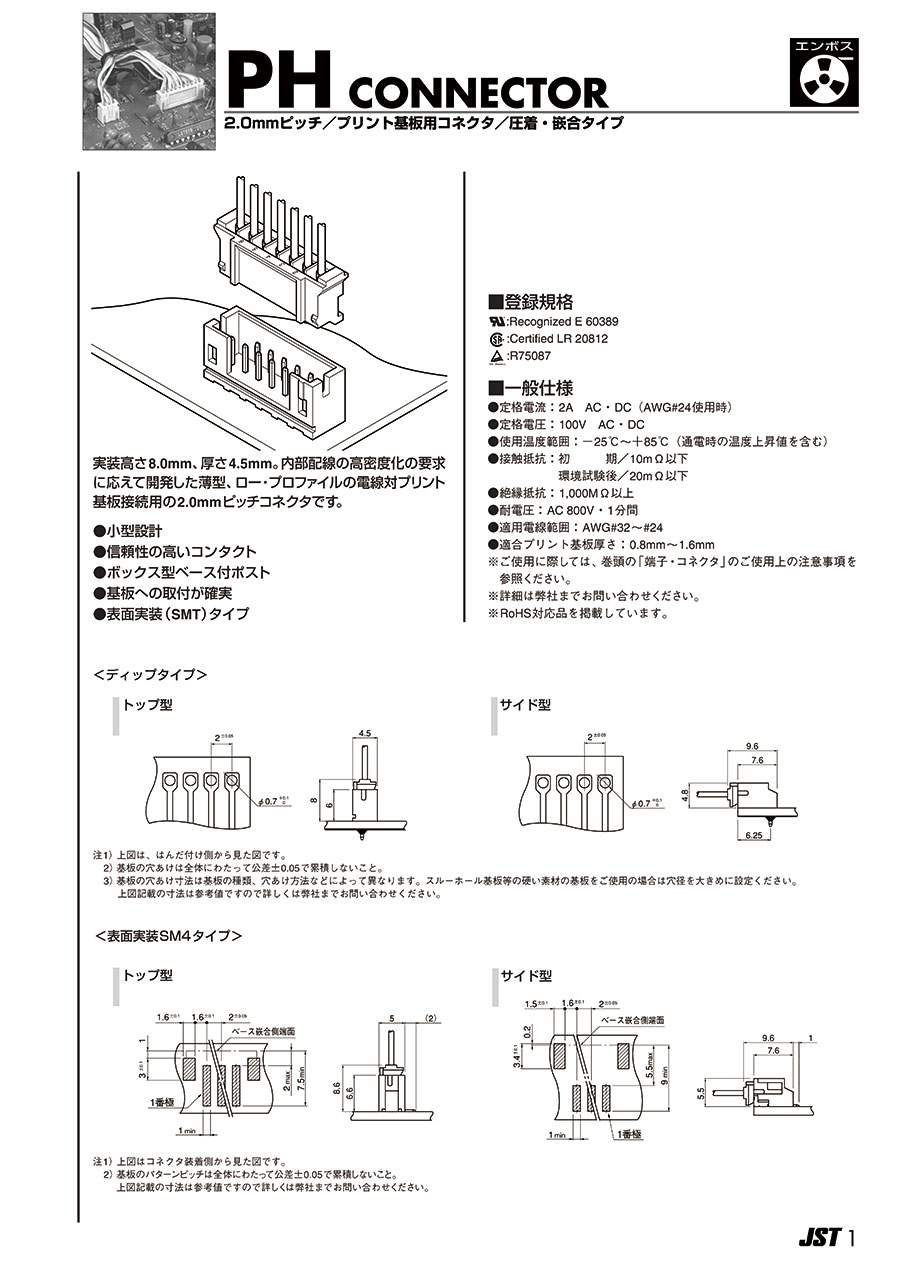

2.0mmピッチ基板用コネクタ・コンタクト。
【特長】
・内部配線の高密度化の要求に応えて開発した薄型、ロープロファイルコネクタ。
・実装高さ8.0mm、厚さ4.5mmのロープロファイル設計。
【用途】
・産業機器やFA分野に幅広く使用。
ご注意
- メーカー荷姿リール品の商品につきまして
リール芯のないテープカットでの出荷になります。メーカー梱包数と同数のご注文の場合でも、テープカット品の組み合わせとなる場合がございます。
ご了承の程お願い申し上げます。
商品担当おすすめ
PHコネクタ コンタクトのレビュー
産業機器
5
5.02023/03/06
通常ルートでは長納期により購入が出来ないところ、価格としては割高でしたが生産に影響なく済みました。
0人が参考にしています。
PHコネクタの自作
5
5.02020/09/23
ボードのIO端子にPHコネクタが使用されていたため、こちらのコンタクトとソケットを購入して、接続部分を自作しました。
か...もっと読む
0人が参考にしています。
製品の接続コネクタ
4
4.02020/06/26
極小コンタクトなため圧着には気を遣う。良く使われているコネクタなので使用頻度が高い。
0人が参考にしています。
治具配線用
5
5.02019/06/28
治具の配線に使用しました。
特に問題なく使用できています。
納期も早く助かります。
0人が参考にしています。
ハーネス製作用
5
5.02019/06/12
弊社はお客様の図面でハーネスを製作していますが、
その際、少量から購入できない物も多々あり困ります。
本品はリール品です...もっと読む
0人が参考にしています。
