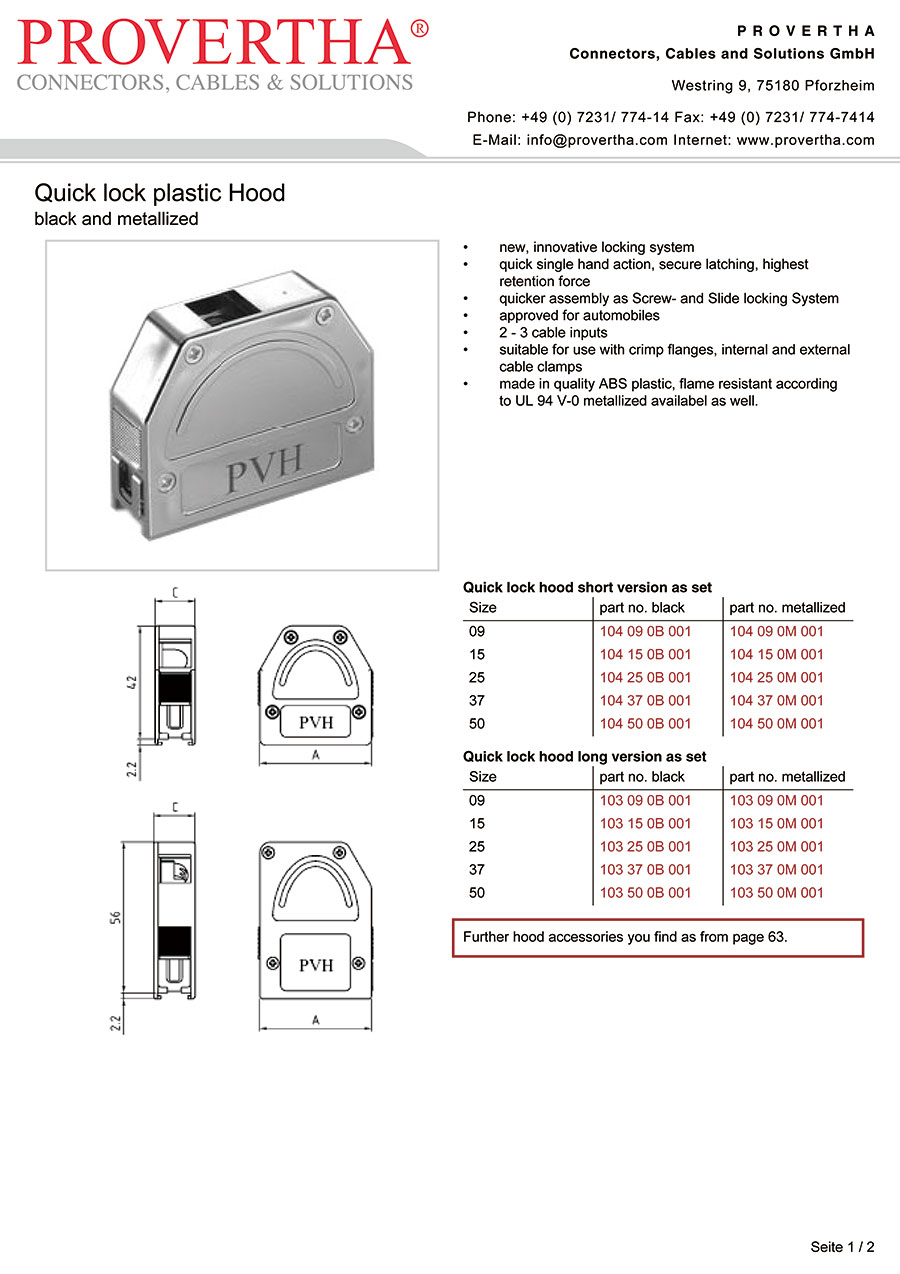

ワンタッチロックDsubフード（クイックロックフード）
- 通常単価(税別)
- 3,187円～5,942円
- 税込単価
- 3,506円～6,536円
着脱が簡単なプッシュプルタイプのDsubコネクタフード。【特長】・ABSハウジング材だがニッケルメッキ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 一部外観に凹みや変色が見られる場合がございますが、いずれもご使用には問題ございません。
※凹みは、製造工程で樹脂を成形する際に発生することがあります。
※変色は、空気中の成分や湿度など外部環境の影響により生じることがあります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
ワンタッチロックDsubフード（クイックロックフード）の特徴
ワンタッチで着脱簡単。
- プッシュプルD-SUB（クリップとボルトロッキングシステム）。
- 片側は市販のD-SUBと互換。
- 片手で抜き差しができ、ネジ締めに比べ短時間で脱着可能。
- “カチッ“と音がしてしっかりとロック。
- ロックした時の引き抜き力は、ネジロックより高い。
- 2本のロッキングボルトは、板厚によってラインナップあり。
- UL94V0。
- 9、15、25極のケーブル取り出し口はストレートと横の2方向。
- 37、50 極のケーブル取り出し口は、ストレートと横の3方向。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,187円 ( 3,506円 ) | 在庫品1日目当日出荷可能 |
3,403円 ( 3,743円 ) | 在庫品1日目当日出荷可能 |
3,649円 ( 4,014円 ) | 在庫品1日目当日出荷可能 |
5,041円 ( 5,545円 ) | 在庫品1日目当日出荷可能 |
5,942円 ( 6,536円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
着脱が簡単なプッシュプルタイプのDsubコネクタフード。
【特長】
・ABSハウジング材だがニッケルメッキでノイズ影響なし。
・片手で抜き差しができ、ネジ締めに比べて短時間で着脱可能。
・コネクタ接続時に「カチッ」と音がしてロックがかかる。
・フード材はABS樹脂（UL94V-0）にニッケルメッキ仕上げ。
・温度範囲は-20～+90℃。
・ハウジング固定のネジは未使用で、プッシュプルタイプは壊れない。
【用途】
・フード側とパネル側、フード側とフード側の接続が可能。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 一部外観に凹みや変色が見られる場合がございますが、いずれもご使用には問題ございません。
※凹みは、製造工程で樹脂を成形する際に発生することがあります。
※変色は、空気中の成分や湿度など外部環境の影響により生じることがあります。
