センサーコネクタ中継ボックス
- 通常単価(税別)
- 6,611円
- 税込単価
- 7,272円
MURR製コネクタ配線を集約する際に使用するコネクタ中継ボックス。【特長】・M...
詳細情報を確認する- 仕様
- MURR製コネクタ用コネクタ中継ボックス
8000-84550-0000000の仕様・寸法情報
商品情報
製品仕様
外観
外形図
コンタクトレイアウト
回路図1
特性図1
回路図2
| コンタクトレイアウト | |
|---|---|
| PIN 1 | （+） |
| PIN 2 | （NC）/（S2） |
| PIN 3 | （-） |
| PIN 4 | （NO）/（S1） |
| PIN 5 | （アース） |
| LEDディスプレイ | LED（緑）：電源/LED（黄色）：（S1）/LED（白）：信号（S2） |
| テクニカルデータ | |
| 動作電圧 | 24V DC |
| 動作電流 各コンタクト | max.4A |
| 許容電流 | max.8A |
| 接続 | ネジ式プラグイン端子台 最大1.5mm2（AWG 16） |
| 保護等級 | IP65/IP67 |
| ハウジング | プラスチック,難燃材 |
| 一般データ | |
| 温度範囲 | -20...+70℃ |
製品仕様
外観
外形図
コンタクトレイアウト
回路図1
特性図
回路図2
| コンタクトレイアウト | |
|---|---|
| PIN 1 | （+） |
| PIN 2 | （NC）/（S2） |
| PIN 3 | （-） |
| PIN 4 | （NO）/（S1） |
| PIN 5 | （アース） |
| LEDディスプレイ | LED（緑）：電源/LED（黄色）：（S1）/LED（白）：信号（S2） |
| テクニカルデータ | |
| 動作電圧 | 24V DC |
| 動作電流 各コンタクト | max.4A |
| 許容電流 | max.8A |
| 接続 | ネジ式プラグイン端子台 最大1.5mm2（AWG 16） |
| 保護等級 | IP65/IP67 |
| ハウジング | プラスチック,難燃材 |
| 一般データ | |
| 温度範囲 | -20...+70℃ |
詳細情報
基本情報
MURR製コネクタ配線を集約する際に使用するコネクタ中継ボックス。
【特長】
・M12コネクタ化されたセンサー、アクチュエータ類が簡単に配線可能。
・従来の中継BOXの代わりとして使用でき、適正なトルク管理をすればIP67を保証。
・ハウジングプラスティックには難燃剤を用いており、温度範囲-20～+70度まで使用可能。

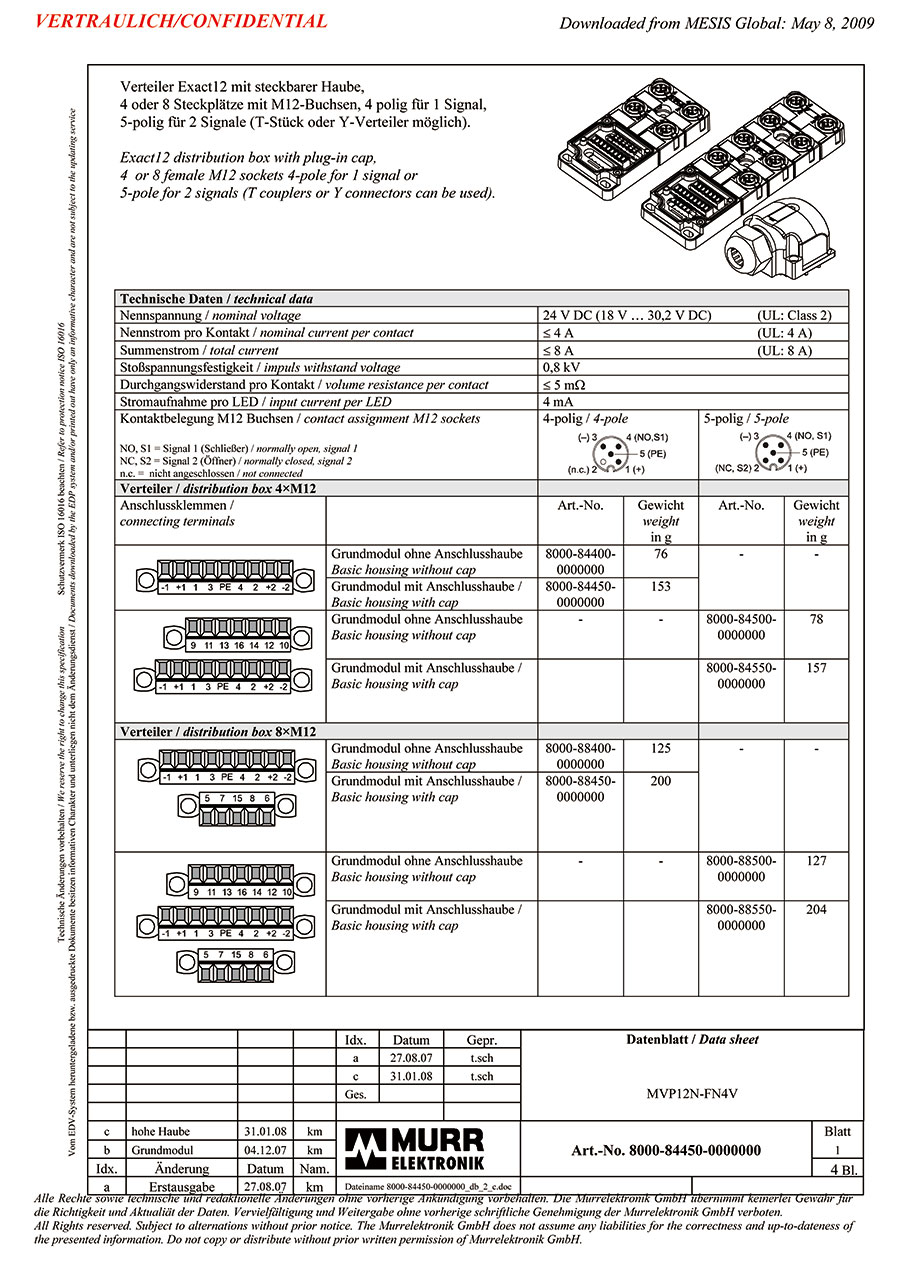

カタログ
