産業用イーサネットケーブル PNET PROFINET&EtherCAT用
- 通常単価(税別)
- 37,603円～55,109円
- 税込単価
- 41,363円～60,620円
産業用イーサネットケーブル PNET。【特長】・ISO/IEC11801（Cat.5）、TIA/EIA...
詳細を確認
- カテゴリ
- その他
- シールド構造
- シールドあり・STP
- シールド詳細
- 二重シールド
- FAネットワーク規格
- EtherCAT / PROFINET
- 代表規格
- UL
- ケーブル導体
- より線
- 導体サイズ
- AWG22（0.32sq)
- 芯数
- 2対（2P）
- ケーブル外径 (mm)
- 6.0～6.9
- 全長 (m)
- 100
- ケーブル特性
- 耐油 / 耐熱
- シース（外被）材質
- PVC
- ケーブル外径詳細 (mm)
- 6.5
- アース線
- なし
- その他特性
- 難燃性/耐ノイズ性
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
産業用イーサネットケーブルの特長
JMACSのPNETシリーズは、「PROFI net」や「EtherCAT」、「EtherNet/IP」、「MECHATROLINK-III」で使用するEMI対策が施されたシールド付き(2重シールド)の産業用イーサネットケーブル。(100Mbpsの伝送速度に対応)
ISO/IEC11801(Cat.5)、TIA/EIA-568-B.2(Cat.5e)の特性に準拠。(2対仕様のため、1000BASE-Tには使用できません)
アルミ箔貼付けPETテープと高密度編組の2重シールドにより、耐ノイズ性に優れ、通信の伝送品質が安定する。
FA分野での用途を考慮し、シース(外被)には、難燃性と耐油・耐熱性能に優れた鉛フリーのビニル混合物を使用している。
レングスマークを印字しているので、条長管理が容易。
ULリスティング認証品。
製品仕様
| 型番 | PNET/A | PNET/B | PNET/C | |
|---|---|---|---|---|
| 導体サイズ×対数 | 22AWG(0.65mm)×2P | 22AWG(7/0.26)×2P | 22AWG×2P | |
| シースの材質 | 耐油・耐熱ビニル | |||
| ケーブルシース色(標準) | 緑 | 青 | 青 | |
| ケーブルの外径(mm) | 6.5 | 6.5 | 6.5 | |
| 概算質量(kg / km) | 57 | 60 | 60 | |
| 用途 | PROFINET | ● | ● | ● |
| EtherCAT | ● | ● | ||
| MECHATROLINK | ● | ● | ||
| 使用環境 | TypeA /固定配線 | TypeB /固定配線 | TypeC /可動配線 | |
| 伝送可能距離(at 20℃) | 100m | 100m | 50m | |
- ※ TypeBは固定配線用ですが、導体に同心撚り線を用いた柔軟タイプで、パッチコードとしてもご使用いただけます。
- ※ TypeCの可動部用は、ケーブルベアなどの低速可動部の配線にご使用いただけます。ただし、技術資料に記載する「可動部用ケーブルの配線」の注意事項に従ってください。

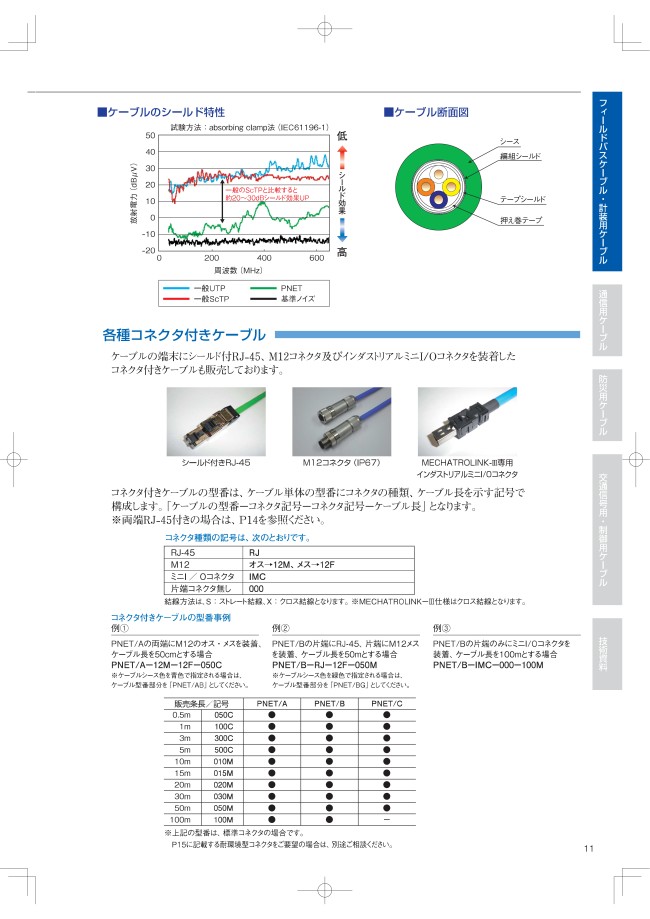

産業用イーサネットケーブルのシールド特性
ケーブル断面図
絞り込み条件：3 項目の仕様が未選択です
色
- 青
- 緑・若草・うす緑
- 緑
内部導体構成(素線数/素線径)(本/mm)
- 7/0.26
内部導体外径(mm)
- 0.65
出荷日
- すべて
- 4日以内
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
37,603円 ( 41,363円 ) | 4日目 |
39,395円 ( 43,335円 ) | 4日目 |
55,109円 ( 60,620円 ) | 4日目 |
詳細情報
基本情報
産業用イーサネットケーブル PNET。
【特長】
・ISO/IEC11801（Cat.5）、TIA/EIA-568-B.2（Cat.5e）の特性に準拠
・アルミ箔貼付けPETテープと高密度編組の2重シールドにより、耐ノイズ性に優れ、通信の伝送品質が安定します
・FA分野での用途を考慮し、シース（外被）には、難燃性と耐油・耐熱性能に優れた鉛フリーのビニル混合物を使用しています
・レングスマークを印字していますので、条長管理が容易です
・UL規格対応（AWM 20276）
【用途】
・PROFINET、EtherCAT、EtherNet／IP、MECHATROLINK-III
