カレンダータイマーETS-703S・ETS-703P
ETS-703Pの仕様・寸法情報
種類
カレンダタイマ
表示方法
アナログ
取付方法
パネル
寸法 縦(mm)
72
寸法 横(mm)
72
寸法 奥行き(mm)
73
消費電力
約10VA
接点出力
1a
周波数
50ｈｚ、60ｈｚ共有
定格電圧
AC100V、AC200V
商品情報
カレンダータイマーETSの特長
カレンダータイマーETSの外観
寸法図
ETS-703Sの外形寸法図
ETS-703Pの外形寸法図
- 1週間単位で同じ動作の繰り返しを行う。
- 動作不要の曜日は曜日スイッチをOFFにする。
- クォーツモーター式アナログ。
- ETS-703S（壁掛け型）
- ETS-703P（パネル取り付け型）
- 付属されている設定子数は赤3個、白3個。

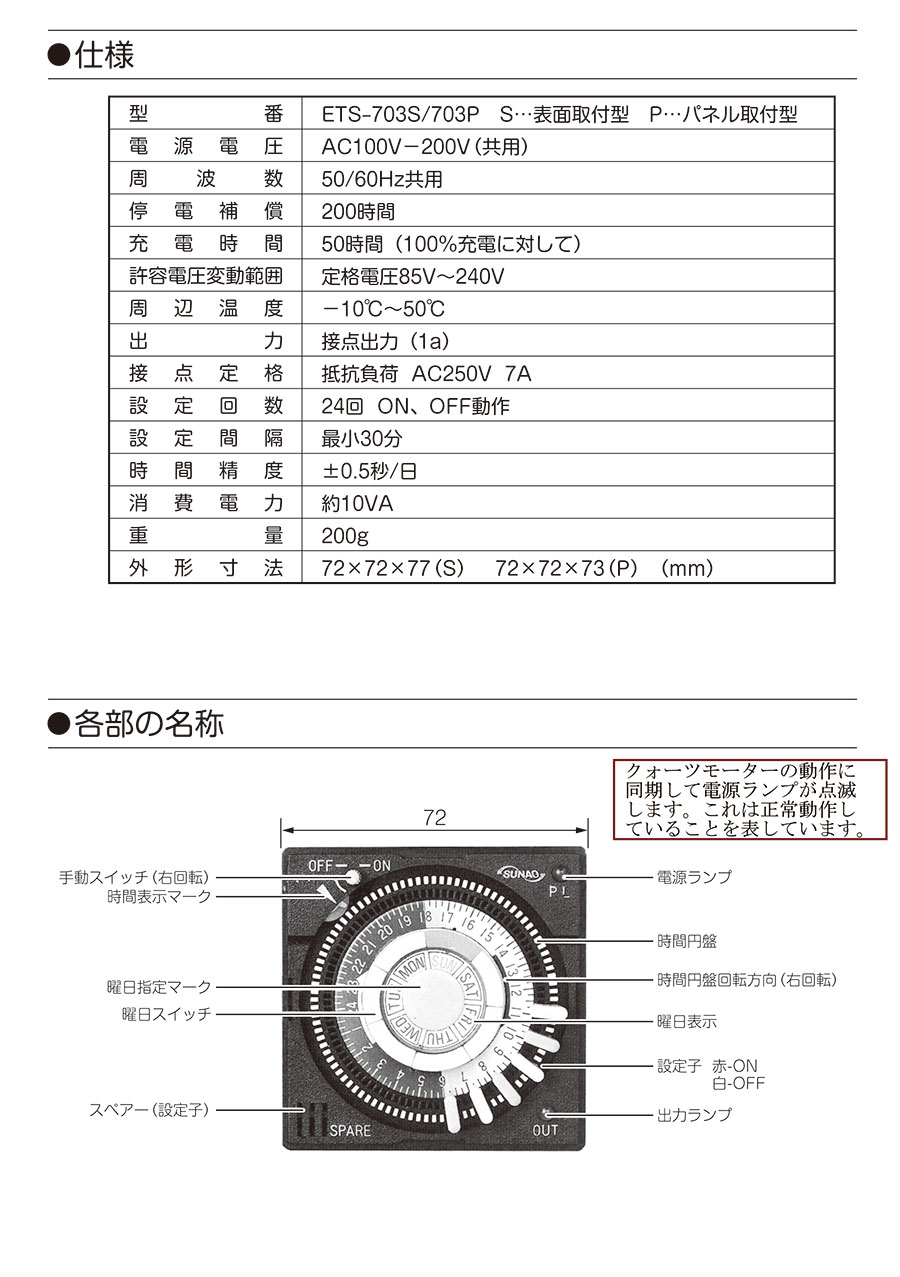

| 電源電圧 | AC100V-200V（端子選択） |
|---|---|
| 許容電圧変動範囲 | AC85V～AC230V |
| 周波数 | 50-60Hz（共用） |
| 停電補償 | 200時間（リチウム電池使用） |
| 充電時間 | 50時間（100%充電に対して） |
| 使用周囲温度 | -10℃～50℃ |
| 使用周囲湿度 | 35～85%RH |
| 接点容量 | 抵抗負荷 AC250V 7A |
| 出力 | 接点出力（1a） |
| 設定回数 | 24回 On／Off動作 |
| 最小設定時間 | 30分 |
| 時間精度 | ±15秒／月（25℃） |
| 消費電力 | 約10VA |
| 重量 | 200g |
| 外形寸法 | H72×W72×D73（P型）／H72×W72×D77（S型） |
| 特長 | ●DIN-72×72、DINレール使用又パネル型 ●電源はフリー電源（AC85V～AC230V） ●50Hz／60Hz共用 ●高精度クォーツ時計使用 ●休日・出勤の曜日選択が出来ます ●小型ながらカレンダー機構を集約 ●曜日選択スイッチはスナオ独自の方式 |
| 生産国 | 日本 |
詳細情報
基本情報
1週間1サイクルの小型タイプカレンダータイマースイッチ。
【特長】
・72mm×72mmの小型タイプ
・毎日同じ時刻にオンオフを行うが曜日スイッチにより、各曜日の動作非動作を選択可能
・デジタル型に比べ設定操作が簡単
【用途】
・工作機器
カタログ
カレンダータイマーETS-703S・ETS-703Pの型番ETS-703Pのページです。
型番ETS-703Pに関する仕様情報を記載しております。
カレンダータイマーETS-703S・ETS-703Pのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qオンオフの最低時間間隔は何分ですか？
A
最低30分です。
