東京センサ(IDEC)

インターフェースコントローラCG1

カタログ |

数量スライド割引
当日出荷可能

この商品のFAQをみる（2件）

通常単価(税別): 55,540円～60,570円

税込単価: 61,094円～66,627円

【特長】・新たに断線検出出力を装備したことで、外部コントローラ等へ断線検出結果...

使用用途
スイッチ（オプション・その他）
タイプ
感圧スイッチ用コントローラ
仕様
LED表示
保護等級
IP20

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

この商品の特長

終端抵抗付スイッチとの組み合わせで戻り配線が不要

外形図

CEマーキング適合
低電圧指令:EN60947-1、EN60947-5-1
EMC指令:EN55011、EN61000-4-2、3、4、5、6、11

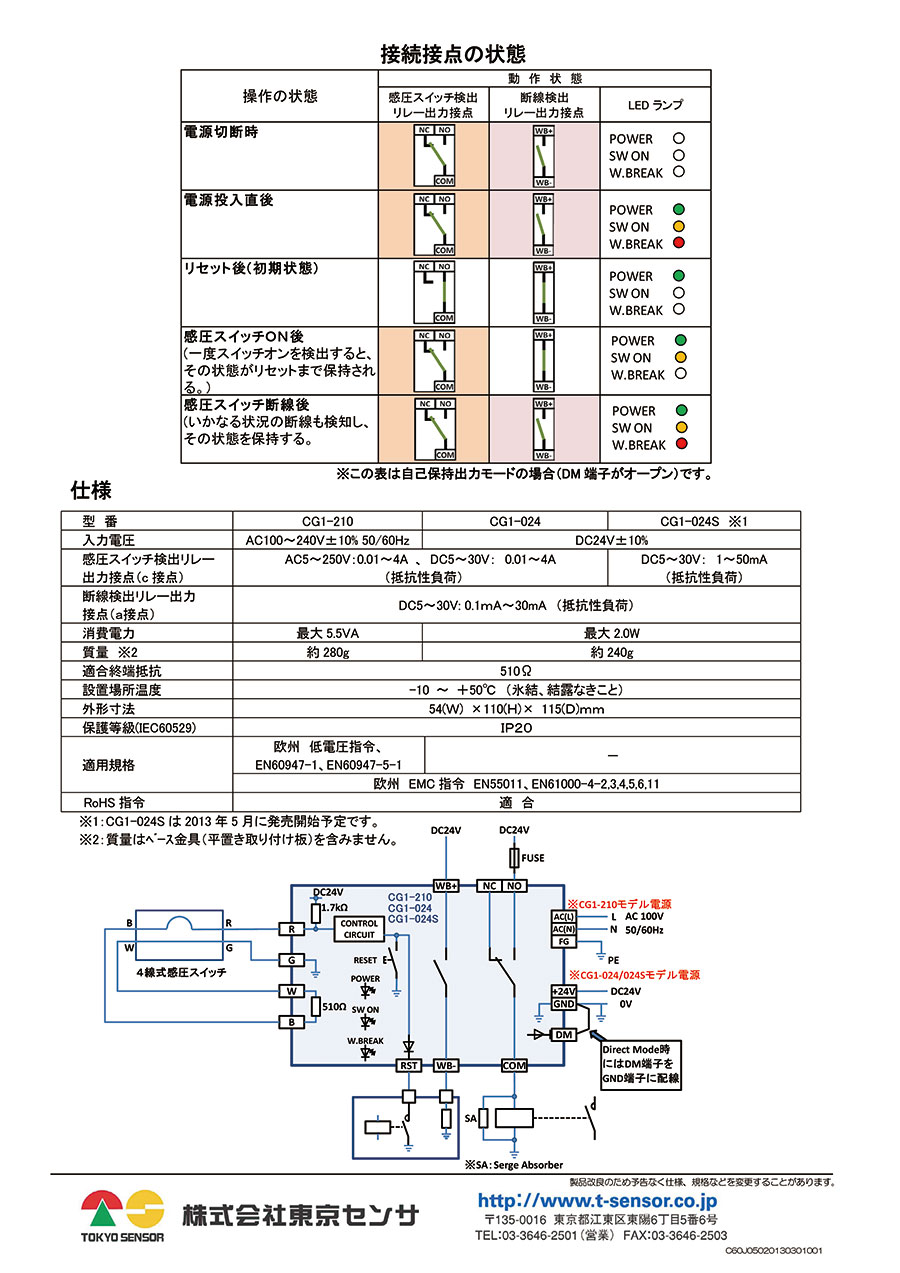

製品仕様

型番	CG1-210	CG1-024	CG1-024S
入力電源	AC100～240V±10％ 50/60Hz	DC24V±10％
感圧スイッチ検出リレー出力接点(a接点)	AC5～250V:0.01～4A、DC5～30V:0.01～4A (抵抗性負荷)		DC5～30V:1～50mA (抵抗性負荷)
断線検出リレー出力接点(a接点)	DC5～30V:0.1mA～30mA (抵抗性負荷)
消費電力	最大5.5VA	最大2.0W
質量	約280g	約240g
適合終端抵抗	510Ω
設置場所温度	-10～＋50℃(氷結、結露なきこと)
外形寸法	54(W)×110(H)×115(D)mm
保護等級(IEC60529)	IP20 (IEC60529)
適用規格	欧州低電圧指令、EN60947-1、EN60947-5-1	-
適用規格	欧州EMC指令 EN55011、EN61000-4-2,3,4,5,6,11

感圧スイッチの接続方法（テープ、エッジ、バンパー）

4線式の場合

2線式の場合（断線検出できない）

2線式終端抵抗付の場合（断線検出可能）

感圧スイッチと接続する場合は、4線式または2線式終端抵抗付をご使用ください。
CG1シリーズは接続端子への追加配線により、 2線式テープスイッチを使用することができますが、断線検出はできません。
2線式終端抵抗付テープスイッチとの組み合わせで断線検出が可能、かつ戻り配線が不要となり配線作業が容易になります。

マットスイッチの接続方法

4線式の接続方法

2線式の接続方法（断線検出できない）

マットスイッチと接続する場合は、4線式マットをご使用ください。
CG1シリーズは接続端子への追加配線により、 2線式マットスイッチを使用することができますが、断線検出はできません。

型番リスト

表示件数

型番

注文停止中

CG1-024

CG1-024S

CG1-210

補足説明	入力電源	備考	トラスココード	RoHS?	最小発注数量

スイッチ検知　AC5～250V：0.01～4A 、 DC5～30V：0.01～4A	DC24V	消費電力最大2.0W	451-5129	10	1個
スイッチ検知　DC5～30V：1～50mA	DC24V	消費電力最大2.0W	-	10	1個
スイッチ検知　AC5～250V：0.01～4A 、 DC5～30V：0.01～4A	AC100～AC240V	消費電力最大5.5VA	451-5137	10	1個

通常単価(税別) (税込単価)	通常出荷日

58,080円 ( 63,888円 )	在庫品1日目当日出荷可能
60,570円 ( 66,627円 )	在庫品1日目当日出荷可能
55,540円 ( 61,094円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・新たに断線検出出力を装備したことで、外部コントローラ等へ断線検出結果を伝えることができます（WB+、WB-）
・瞬時断線を検知し検知結果を保持します
・CEマーキング適合です
・自己保持出力／直接出力モードを外部から切り替えられます
・ワンタッチでDINレールに取り付けができます
・AC電源入力のCG1-210、DC電源入力のCG1-024、信号出力用のCG1-024Sの3モデル構成です
【用途】
・マット・バンパースイッチ等との組合せの安全回路の信頼性向上に最適
・非常停止回路の信頼性向上に最適

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

インターフェースコントローラCG1のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qスイッチのa接点出力をb接点に変換し、断線検知を行いたいが、自分で回路を組んでも良いか（CG1は絶対に必要か）

お客様が回路を組んで頂いても構いません。

Q3製品の違いを教えてください

210と024はACかDCかの違い。024と024Sは許容電流値の違い。024Sはシーケンサ用。
