板型圧着端子（SPF型）【100個入り】
- 通常単価(税別)
- 3,084円～3,946円
- 税込単価
- 3,392円～4,341円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
板型圧着端子。 【特長】・安心の国内製、高品質の板型タイプ。 【用途】・電線接続に便利。
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
板型圧着端子（SPF型）

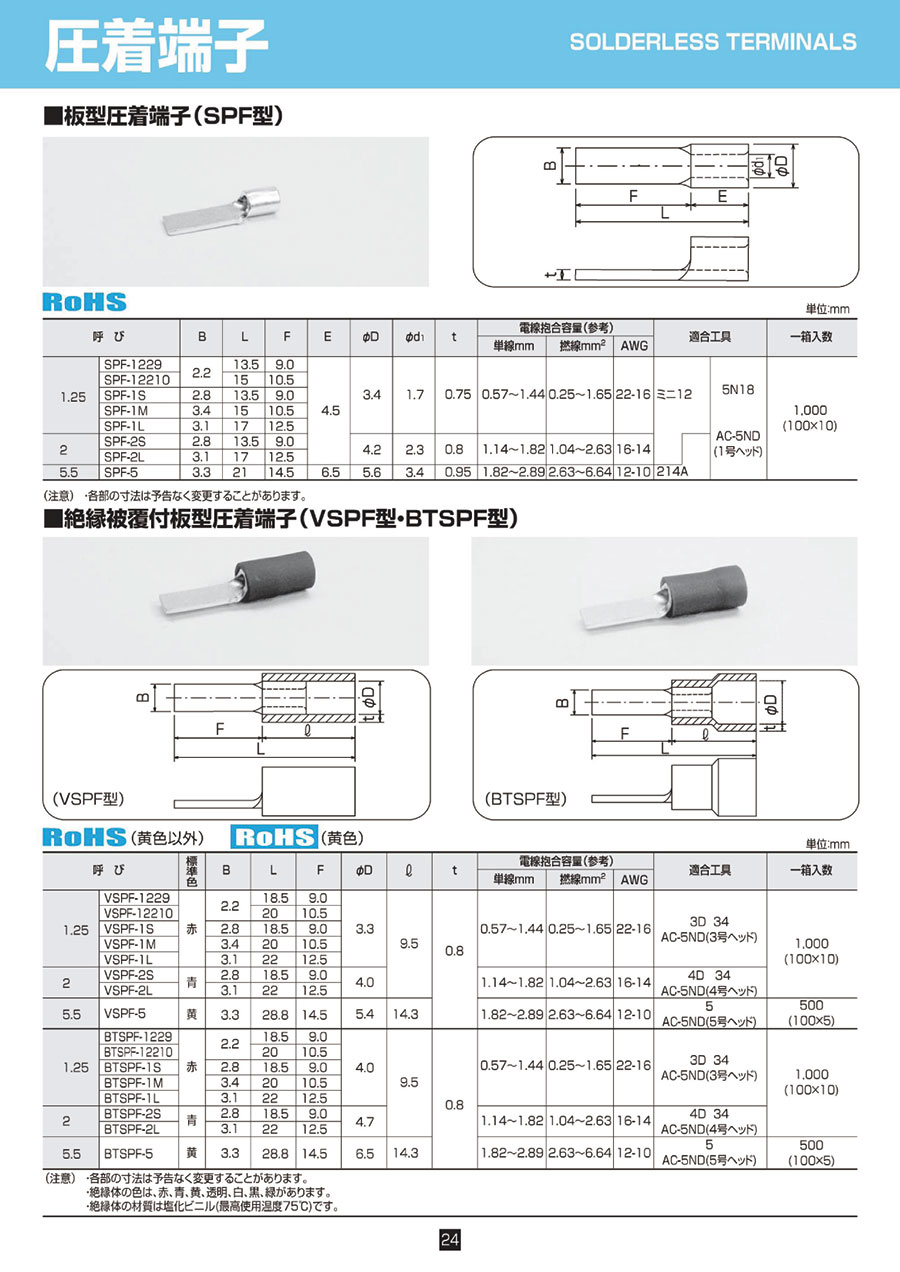

寸法図
単位:mm
| 呼び | B | L | F | E | φD | d1 | t | 電線抱合容量(参考) | 適合工具 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 単線mm | 撚線mm2 | AWG | ||||||||||||
| 1.25 | SPF-1229 | 2.2 | 13.5 | 9.0 | 4.5 | 3.4 | 1.7 | 0.75 | 0.57～1.44 | 0.25～1.65 | 22-16 | ミニ12 | 5N18 AC-5ND (1号へッド) | |
| SPF-12210 | 15 | 10.5 | ||||||||||||
| SPF-1S | 2.8 | 13.5 | 9.0 | |||||||||||
| SPF-1M | 3.4 | 15 | 10.5 | |||||||||||
| SPF-1L | 3.1 | 17 | 12.5 | |||||||||||
| 2 | SPF-2S | 2.8 | 13.5 | 9.0 | 4.2 | 2.3 | 0.8 | 1.14～1.82 | 1.04～2.63 | 16-14 | ||||
| SPF-2L | 3.1 | 17 | 12.5 | |||||||||||
| 5.5 | SPF-5 | 3.3 | 21 | 14.5 | 6.5 | 5.6 | 3.4 | 0.95 | 1.82～2.89 | 2.63～6.64 | 12-10 | 214A | ||
詳細情報
基本情報
板型圧着端子。
【特長】
・安心の国内製、高品質の板型タイプ。
【用途】
・電線接続に便利。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
