商品情報

銅線用裸圧着スリーブ

寸法図

B型

単位:mm

P型

単位:mm

注意

各部の寸法は予告なく変更することがあります。
太字は、JIS規格品です。
斜体はUL登録工具です。
P型の電線抱合容量は、合計断面積を示します。

型番リスト

表示件数

型番

長さ

(mm)

スリーブ内径

(mm)

用途

外径

(mm)

RoHS?

最小発注数量

15	1.7	直線突合わせ用	3.3	10	1パック 100個入り
15	2.3	直線突合わせ用	4.0	10	1パック 100個入り
15	3.4	直線突合わせ用	5.4	10	1パック 100個入り
21	4.5	直線突合わせ用	7.0	10	1パック 100個入り
8	1.7	直線重合わせ用	3.3	10	1パック 100個入り
8	2.3	直線重合わせ用	4.0	10	1パック 100個入り
8.5	3.4	直線重合わせ用	5.4	10	1パック 100個入り
9.5	4.5	直線重合わせ用	7.0	10	1パック 100個入り
16.5	9.4	直線重合わせ用	13.2	10	1パック 100個入り

通常単価(税別) (税込単価)	通常出荷日

2,702円 ( 2,972円 )	在庫品1日目当日出荷可能
3,734円 ( 4,107円 )	在庫品1日目当日出荷可能
7,077円 ( 7,785円 )	在庫品1日目当日出荷可能
10,311円6,186円 ( 6,805円 )	在庫品1日目当日出荷可能
1,945円 ( 2,140円 )	在庫品1日目当日出荷可能
2,141円 ( 2,355円 )	在庫品1日目当日出荷可能
3,944円 ( 4,338円 )	在庫品1日目当日出荷可能
4,604円 ( 5,064円 )	在庫品1日目当日出荷可能
18,057円9,028円 ( 9,931円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

銅線用裸圧着端子。
【特長】
・直線突き合わせ用B型と直線重ね合わせ用P型。
【用途】
・電線同士の接続に便利。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

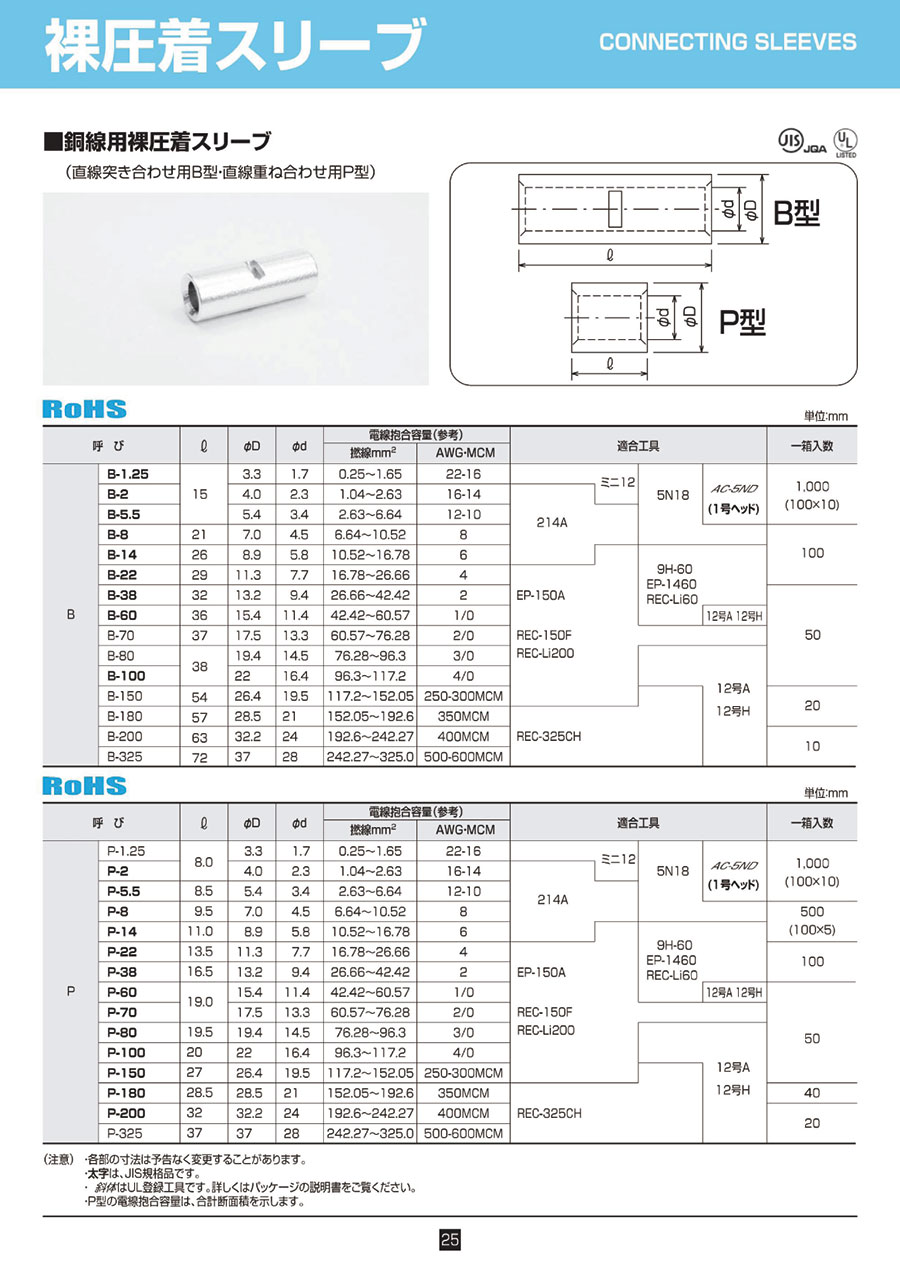

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
