銅線用絶縁被覆付圧着端子（V型）【100個入り】
- 通常単価(税別)
- 1,500円～5,376円特別価格
- 税込単価
- 1,650円～5,914円特別価格
通常出荷日：在庫品1日目～5日目一部当日出荷可能
銅線用絶縁被覆付圧着端子です。【特長】・裸圧着端子の筒部に絶縁体を挿入固定したもので、絶縁を必要とする...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が32型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

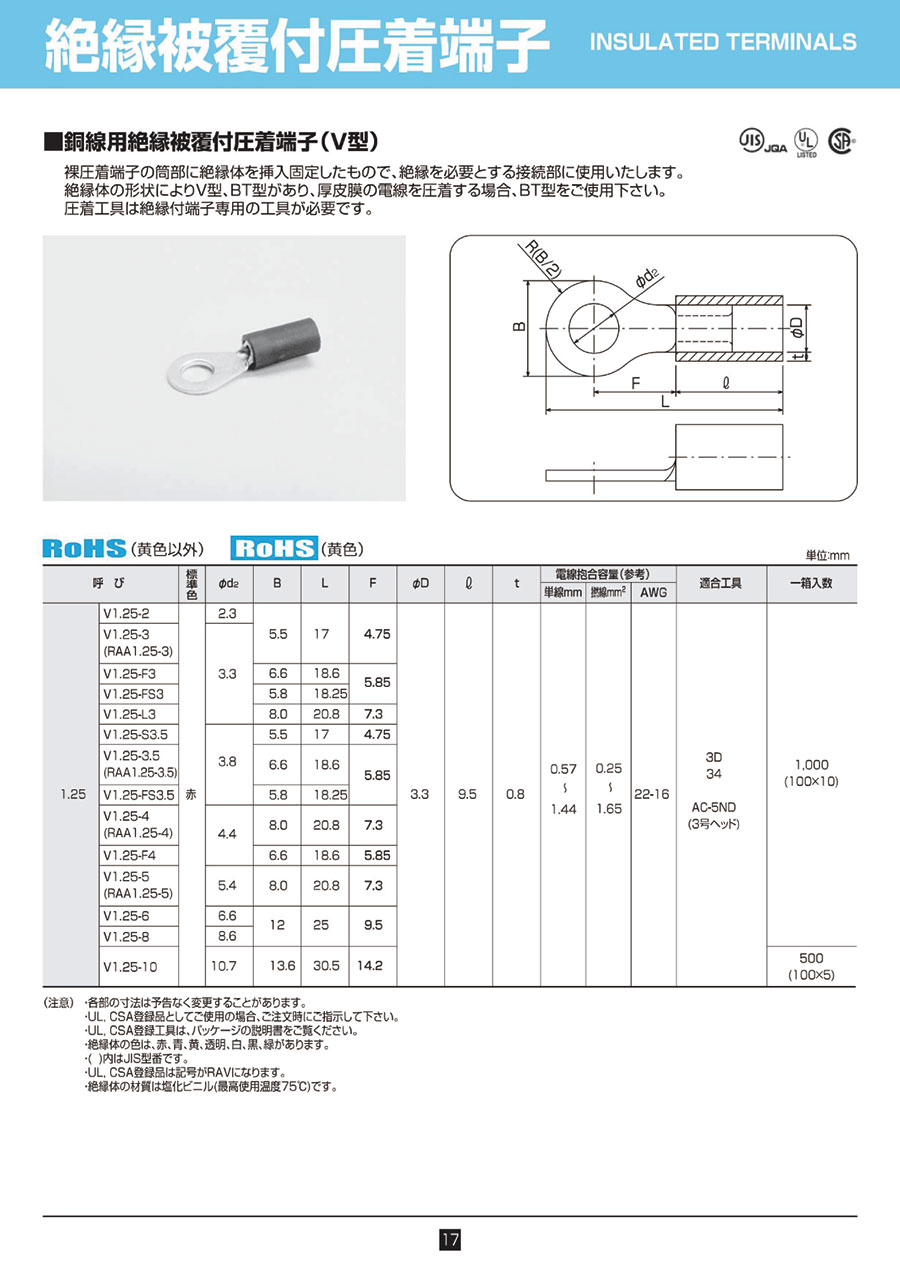

銅線用絶縁被覆付圧着端子（V型）
銅線用絶縁被覆付圧着端子（V型）
寸法図（V型）
単位:mm
| 呼び | 標準色 | φd2 | B | L | F | φD | l | t | 電線抱合容量(参考) | 適合工具 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 単線mm | 燃線mm2 | AWG | |||||||||||
| 1.25 | V1.25-2 | 赤 | 2.3 | 5.5 | 17 | 4.75 | 3.3 | 9.5 | 0.8 | 0.57 ～ 1.44 | 0.25 ～ 1.65 | 22-16 | 3D 34 AC-5ND (3号ヘッド) |
| V1.25-3(RAA1.25-3) | 3.3 | ||||||||||||
| V1.25-F3 | 6.6 | 18.6 | 5.85 | ||||||||||
| V1.25-FS3 | 5.8 | 18.25 | |||||||||||
| V1.25-L3 | 8 | 20.8 | 7.3 | ||||||||||
| V1.25-S3.5 | 3.8 | 5.5 | 17 | 4.75 | |||||||||
| V1.25-3.5(RAA1.25-3.5) | 6.6 | 18.6 | 5.85 | ||||||||||
| V1.25-FS3.5 | 5.8 | 18.25 | |||||||||||
| V1.25-4(RAA1.25-4) | 4.4 | 8 | 20.8 | 7.3 | |||||||||
| V1.25-F4 | 6.6 | 18.6 | 5.85 | ||||||||||
| V1.25-5(RAA1.25-5) | 5.4 | 8 | 20.8 | 7.3 | |||||||||
| V1.25-6 | 6.6 | 12 | 25 | 9.5 | |||||||||
| V1.25-8 | 8.6 | ||||||||||||
| V1.25-10 | 10.7 | 13.6 | 30.5 | 14.2 | |||||||||
- 各部の寸法は予告なく変更することがあります。
- UL, CSA登録工具は、パッケージの説明書をご覧ください。
- 絶縁体の色は、赤、青、黄、透明、白、黒、緑があります。
- 絶縁体の材質は塩化ビニル（最高使用温度75度）です。
- UL, CSA登録品は記号がYAVになります。
（）内はJIS型番です。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,500円 ( 1,650円 ) | 在庫品1日目当日出荷可能 |
2,324円 ( 2,556円 ) | 在庫品1日目当日出荷可能 |
1,727円 ( 1,900円 ) | 在庫品1日目当日出荷可能 |
2,336円 ( 2,570円 ) | 5日目 |
1,676円 ( 1,844円 ) | 在庫品1日目当日出荷可能 |
1,963円 ( 2,159円 ) | 在庫品1日目当日出荷可能 |
1,960円 ( 2,156円 ) | 在庫品1日目当日出荷可能 |
2,339円2,105円 ( 2,316円 ) | 在庫品1日目当日出荷可能 |
1,965円 ( 2,162円 ) | 在庫品1日目当日出荷可能 |
2,358円 ( 2,594円 ) | 在庫品1日目当日出荷可能 |
1,973円 ( 2,170円 ) | 在庫品1日目当日出荷可能 |
2,330円 ( 2,563円 ) | 在庫品1日目当日出荷可能 |
3,418円 ( 3,760円 ) | 在庫品1日目当日出荷可能 |
3,702円2,406円 ( 2,647円 ) | 在庫品1日目当日出荷可能 |
3,233円 ( 3,556円 ) | 在庫品1日目当日出荷可能 |
1,895円 ( 2,085円 ) | 在庫品1日目当日出荷可能 |
1,974円1,776円 ( 1,954円 ) | 在庫品1日目当日出荷可能 |
2,325円 ( 2,558円 ) | 在庫品1日目当日出荷可能 |
2,326円 ( 2,559円 ) | 在庫品1日目当日出荷可能 |
2,329円 ( 2,562円 ) | 在庫品1日目当日出荷可能 |
2,327円 ( 2,560円 ) | 在庫品1日目当日出荷可能 |
2,177円 ( 2,395円 ) | 在庫品1日目当日出荷可能 |
2,177円 ( 2,395円 ) | 在庫品1日目当日出荷可能 |
2,177円 ( 2,395円 ) | 在庫品1日目当日出荷可能 |
3,152円 ( 3,467円 ) | 在庫品1日目当日出荷可能 |
3,157円 ( 3,473円 ) | 在庫品1日目当日出荷可能 |
2,167円 ( 2,384円 ) | 5日目 |
2,555円 ( 2,811円 ) | 在庫品1日目当日出荷可能 |
2,168円 ( 2,385円 ) | 在庫品1日目当日出荷可能 |
3,807円 ( 4,188円 ) | 在庫品1日目当日出荷可能 |
3,785円 ( 4,164円 ) | 在庫品1日目当日出荷可能 |
5,376円 ( 5,914円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
銅線用絶縁被覆付圧着端子です。
【特長】
・裸圧着端子の筒部に絶縁体を挿入固定したもので、絶縁を必要とする接続部に使用いたします。
・絶縁体の形状によりV型、BT型があり、厚皮膜の電線を圧着する場合、BT型をご使用下さい。
・圧着工具は絶縁付端子専用の工具が必要です。
・絶縁体の材質は塩化ビニルで最高使用温度75度です。
【用途】
・電線接続に使用します。
