絶縁被覆付先開型圧着端子（V型）【100個入り】
- 通常単価(税別)
- 1,560円～3,432円
- 税込単価
- 1,716円～3,775円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
絶縁被覆付先開型圧着端子。【特長】・Y型裸圧着端子の筒部に絶縁体を挿入固定したもので、絶縁を必要とする...
詳細を確認- 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が15型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
絶縁被覆付先開型圧着端子（V型）
絶縁被覆付先開型圧着端子（V型）
- ※ 圧着工具は絶縁付端子専用の工具が必要。

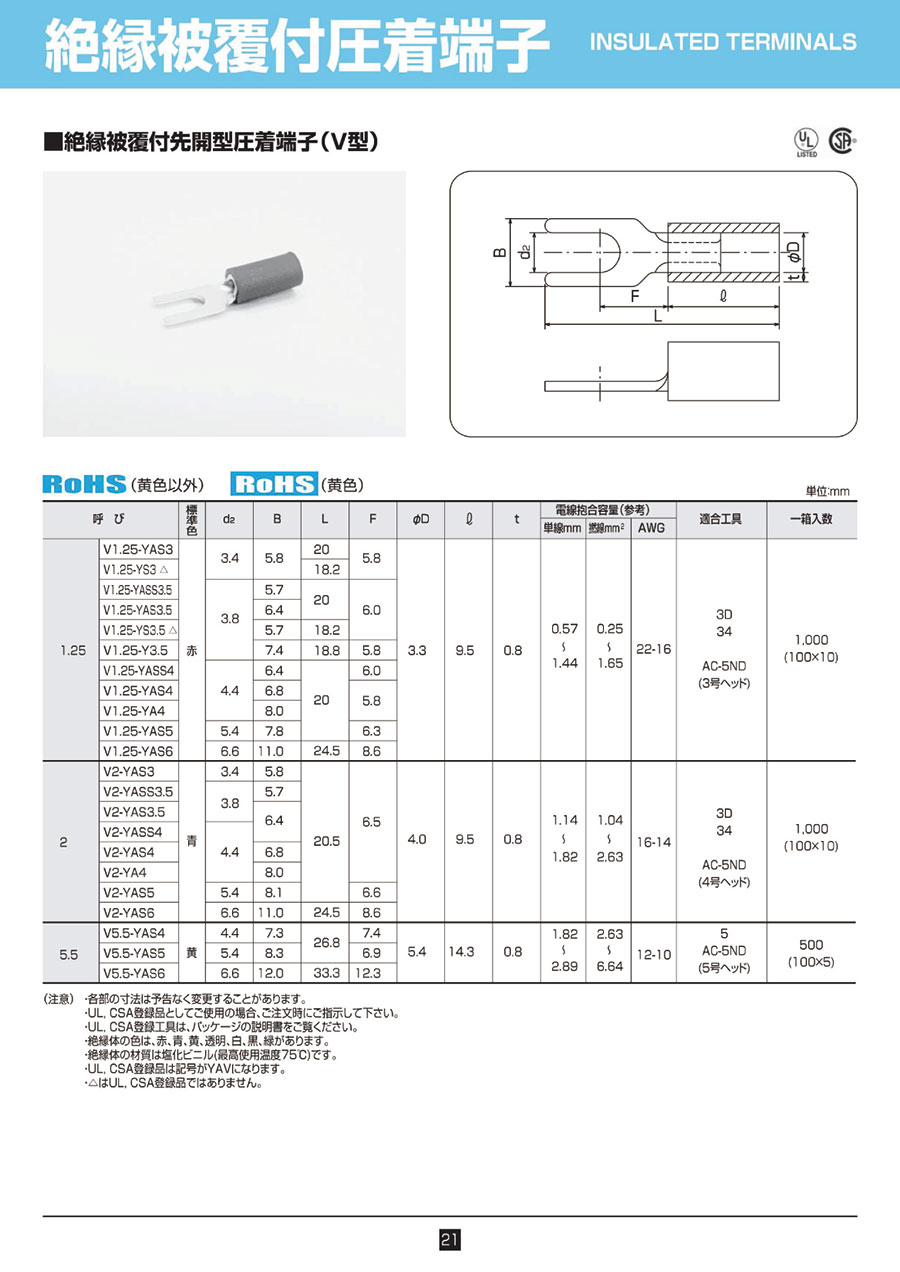

寸法図
単位:mm
| 呼び | 標 準 色 | d2 | B | L | F | φD | l | t | 電線抱合容量(参考) | 適合工具 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 単線mm | 撚線mm2 | AWG | |||||||||||
| 1.25 | V1.25-YAS3 | 赤 | 3.4 | 5.8 | 20 | 5.8 | 3.3 | 9.5 | 0.8 | 0.57 ～ 1.44 | ※0.25 ～ 1.65 | 22-16 | 3D 34 AC-5ND (3号ヘッド) |
| V1.25-YS3△ | 18.2 | ||||||||||||
| V1.25-YASS3.5 | 3.8 | 5.7 | 20 | 6.0 | |||||||||
| V1.25-YAS3.5 | 6.4 | ||||||||||||
| V1.25-YS3.5△ | 5.7 | 18.2 | |||||||||||
| V1.25-Y3.5 | 7.4 | 18.8 | 5.8 | ||||||||||
| V1.25-YASS4 | 4.4 | 6.4 | 20 | 6.0 | |||||||||
| V1.25-YAS4 | 6.8 | 5.8 | |||||||||||
| V1.25-YA4 | 8.0 | ||||||||||||
| V1.25-YAS5 | 5.4 | 7.8 | 6.3 | ||||||||||
| V1.25-YAS6 | 6.6 | 11.0 | 24.5 | 8.6 | |||||||||
| 2 | V2-YAS3 | 青 | 3.4 | 5.8 | 20.5 | 6.5 | 4.0 | 9.5 | 0.8 | 1.14 ～ 1.82 | 1.04 ～ 2.63 | 16-14 | 3D 34 AC-5ND (4号ヘッド) |
| V2-YASS3.5 | 3.8 | 5.7 | |||||||||||
| V2-YAS3.5 | 6.4 | ||||||||||||
| V2-YASS4 | 4.4 | ||||||||||||
| V2-YAS4 | 6.8 | ||||||||||||
| V2-YA4 | 8.0 | ||||||||||||
| V2-YAS5 | 5.4 | 8.1 | 6.6 | ||||||||||
| V2-YAS6 | 6.6 | 11.0 | 24.5 | 8.6 | |||||||||
| 5.5 | V5.5-YAS4 | 黄 | 4.4 | 7.3 | 26.8 | 7.4 | 5.4 | 14.3 | 0.8 | 1.82 ～ 2.89 | 2.63 ～ 6.64 | 12-10 | 5 AC-5ND (5号ヘッド) |
| V5.5-YAS5 | 5.4 | 8.3 | 6.9 | ||||||||||
| V5.5-YAS6 | 6.6 | 12.0 | 33.3 | 12.3 | |||||||||
（注意）
- ※印は、なるべく電線の合計断面積が0.5mm2以上となるようにして下さい。（例:0.3mm2は2つ折にして圧着）
- 各部の寸法は予告なく変更することがあります。
- UL, CSA登録品としてご使用の場合、ご注文時にご指示して下さい。
- UL, CSA登録工具は、パッケージの説明書をご覧ください。
- 絶縁体の色は、赤、青、黄、透明、白、黒、緑があります。
- UL, CSA登録品は記号がYAVになります。
- △はUL, CSA登録品ではありません。
- 絶縁体の材質は塩化ビニル（最高使用温度75度）です。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,452円 ( 2,697円 ) | 在庫品1日目当日出荷可能 |
2,306円 ( 2,537円 ) | 在庫品1日目当日出荷可能 |
2,469円 ( 2,716円 ) | 在庫品1日目当日出荷可能 |
2,455円 ( 2,701円 ) | 在庫品1日目当日出荷可能 |
1,738円 ( 1,912円 ) | 在庫品1日目当日出荷可能 |
1,560円 ( 1,716円 ) | 在庫品1日目当日出荷可能 |
2,456円 ( 2,702円 ) | 在庫品1日目当日出荷可能 |
3,432円 ( 3,775円 ) | 在庫品1日目当日出荷可能 |
2,361円 ( 2,597円 ) | 在庫品1日目当日出荷可能 |
2,192円 ( 2,411円 ) | 在庫品1日目当日出荷可能 |
2,465円 ( 2,712円 ) | 在庫品1日目当日出荷可能 |
2,355円 ( 2,591円 ) | 5日目 |
2,326円 ( 2,559円 ) | 在庫品1日目当日出荷可能 |
2,687円 ( 2,956円 ) | 在庫品1日目当日出荷可能 |
2,682円 ( 2,950円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
絶縁被覆付先開型圧着端子。
【特長】
・Y型裸圧着端子の筒部に絶縁体を挿入固定したもので、絶縁を必要とする接続部に使用。
・絶縁体の材質は塩化ビニルで最高使用温度75度。
【用途】
・電線接続。
ご注意
- 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
