絶縁被覆付先開型圧着端子（BT型）【100個入り】
- 通常単価(税別)
- 2,213円～3,307円
- 税込単価
- 2,434円～3,638円
絶縁被覆付先開型圧着端子。 【特長】・Y型裸圧着端子の筒部に絶縁体を挿入固定し...
詳細情報を確認する未確定：候補が3型番あります。
商品情報
絶縁被覆付先開型圧着端子（BT型）
絶縁被覆付先開型圧着端子（BT型）

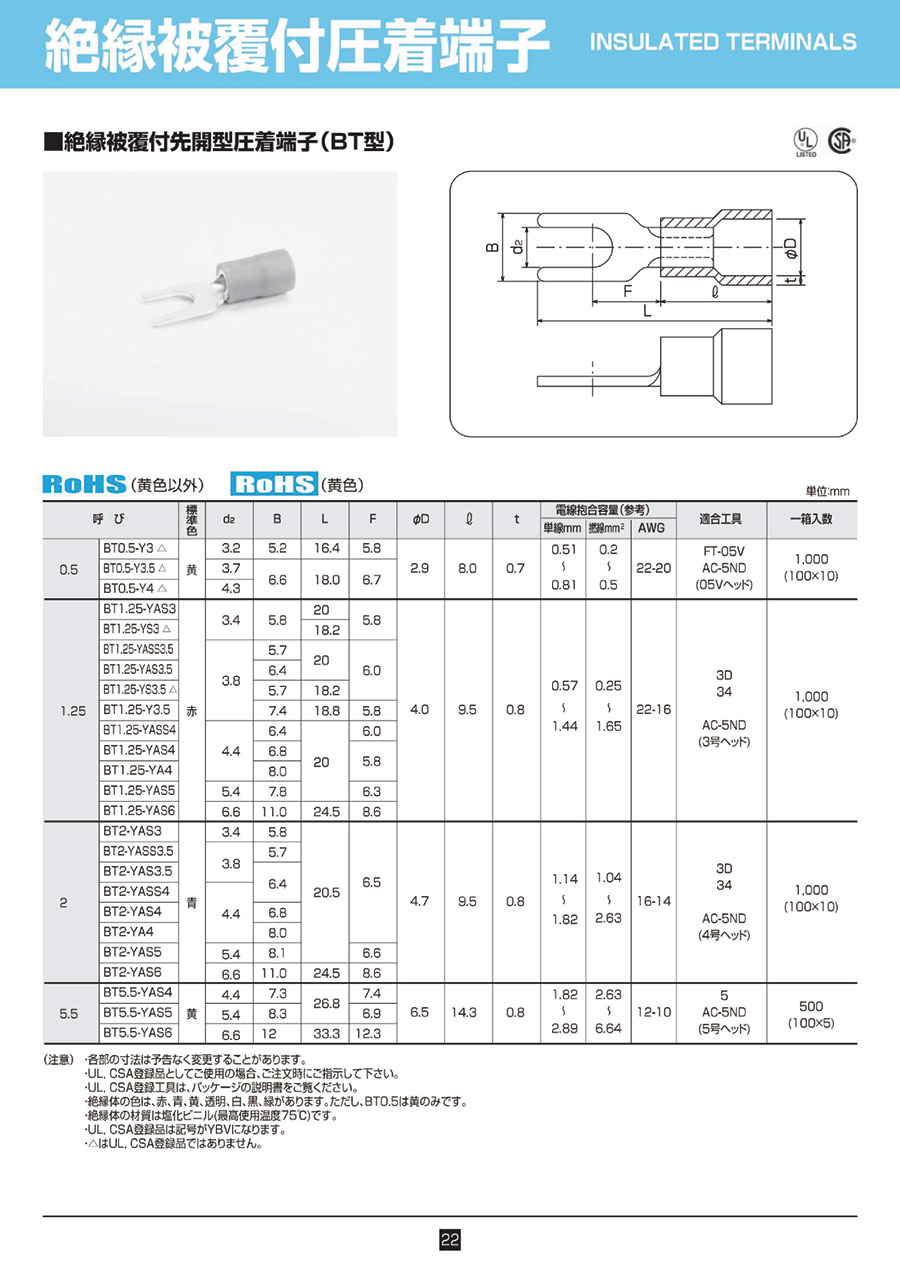

寸法図
単位:mm
| 呼び | 標準色 | d2 | B | L | F | φD | l | t | 電線抱合容量(参考) | 適合エ具 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 単線mm | 撚線mm2 | AWG | |||||||||||
| 0.5 | BT0.5-Y3△ | 黄 | 3.2 | 5.2 | 16.4 | 5.8 | 2.9 | 8.0 | 0.7 | 0.51～0.81 | 0.2～0.5 | 22-20 | FT-05V AC-5ND (05Vヘッド) |
| BT0.5-Y3.5△ | 3.7 | 6.6 | 18.0 | 6.7 | |||||||||
| BT0.5-Y4△ | 4.3 | ||||||||||||
| 1.25 | BT1.25-YAS3 | 赤 | 3.4 | 5.8 | 20 | 5.8 | 4.0 | 9.5 | 0.8 | 0.57～1.44 | 0.25～1.65 | 22-16 | 3D 34 AC-5ND (3号ヘッド） |
| BT1.25-YS3△ | 18.2 | ||||||||||||
| BT1.25-YASS3.5 | 3.8 | 5.7 | 20 | 6.0 | |||||||||
| BT1.25-YAS3.5 | 6.4 | ||||||||||||
| BT1.25-YS3.5△ | 5.7 | 18.2 | |||||||||||
| BT1.25-Y3.5 | 7.4 | 18.8 | 5.8 | ||||||||||
| BT1.25-YASS4 | 4.4 | 6.4 | 20 | 6.0 | |||||||||
| BT1.25-YAS4 | 6.8 | 5.8 | |||||||||||
| BT1.25-YA4 | 8.0 | ||||||||||||
| BT1.25-YAS5 | 5.4 | 7.8 | 6.3 | ||||||||||
| BT1.25-YAS6 | 6.6 | 11.0 | 24.5 | 8.6 | |||||||||
| 2 | BT2-YAS3 | 青 | 3.4 | 5.8 | 20.5 | 6.5 | 4.7 | 9.5 | 0.8 | 1.14～1.82 | 1.04～2.63 | 16-14 | 3D 34 AC-5ND (4号ヘッド） |
| BT2-YASS3.5 | 3.8 | 5.7 | |||||||||||
| BT2-YAS3.5 | 6.4 | ||||||||||||
| BT2-YASS4 | 4.4 | ||||||||||||
| BT2-YAS4 | 6.8 | ||||||||||||
| BT2-YA4 | 8.0 | ||||||||||||
| BT2-YAS5 | 5.4 | 8.1 | 6.6 | ||||||||||
| BT2-YAS6 | 6.6 | 11.0 | 24.5 | 8.6 | |||||||||
| 5.5 | BT5.5-YAS4 | 黄 | 4.4 | 7.3 | 26.8 | 7.4 | 6.5 | 14.3 | 0.8 | 1.82～2.89 | 2.63～6.64 | 12-10 | 5 AC-5ND (5号ヘッド） |
| BT5.5-YAS5 | 5.4 | 8.3 | 6.9 | ||||||||||
| BT5.5-YAS6 | 6.6 | 12 | 33.3 | 12.3 | |||||||||
（注意）
- 各部の寸法は予告なく変更することがあります。
- UL, CSA登録品としてご使用の場合、ご注文時にご指示して下さい。
- UL, CSA登録工具は、パッケージの説明書をご覧ください。
- 絶縁体の色は、赤、青、黄、透明、白、黒、緑があります。ただし、BT0.5は黄のみです。
- UL, CSA登録品は記号がRBVになります。
- △はUL, CSA登録品ではありません。
- 絶縁体の材質は塩化ビニル（最高使用温度75度）です。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,307円 ( 3,638円 ) | 在庫品1日目当日出荷可能 |
2,560円 ( 2,816円 ) | 在庫品1日目当日出荷可能 |
2,213円 ( 2,434円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
絶縁被覆付先開型圧着端子。
【特長】
・Y型裸圧着端子の筒部に絶縁体を挿入固定したもので、絶縁を必要とする接続部に使用。
・BT型は絶縁体の電線挿入部が広く、厚被膜の電線も挿入が容易。
【用途】
・ 電線接続。
