冨士端子工業

絶縁被覆付差込型圧着端子（VSP型・BTSP型）【100個入り】

絶縁被覆付差込型圧着端子（VSP型・BTSP型） VSP-2(ｱｵ)

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番:

VSP-2(ｱｵ)
解除
    数量：
    パック (100個入り)

    VSP-2(ｱｵ)の仕様・寸法情報

    種類
    絶縁付差込接続子
    外径(mm)
    1.7
    全長(mm)
    22
    適合電線サイズ(AWG)
    16～14
    絶縁部素材
    ビニル
    絶縁被覆(色)
    青
    最高使用温度(℃)
    75
    絶縁体形状
    VSP型

    商品情報

    絶縁被覆付差込型圧着端子（VSP型・BTSP型）

    VSP型

    VSP型

    BTSP型

    BTSP型

    VSP型 寸法図

    VSP型 寸法図

    BTSP型 寸法図

    BTSP型 寸法図

    単位:mm

    呼び標準色BLFφDlt電線抱合容量（参考）適合工具
    単線mm撚線mm2AWG
    1.25VSP-11512赤1.52212.53.39.50.80.57～1.44※
    0.25～1.65    		22-163D 34
    AC-5ND(3号ヘッド)
    VSP-1151726.517
    VSP-11.72212.5
    VSP-1L26.517
    2VSP-2青2212.54.01.14～1.821.04～2.6316-144D 34
    AC-5ND(4号ヘッド)
    VSP-2L26.517
    3.5VSP-3黄2.029.515.25.414.31.82～2.892.63～6.6412-105
    AC-5ND(5号ヘッド)
    5.5VSP-52.628.814.5
    1.25BTSP-11512赤1.52212.54.09.50.80.57～1.44※
    0.25～1.65    		22-163D 34
    AC-5ND(3号ヘッド)
    BTSP-1151726.517
    BTSP-11.72212.5
    BTSP-1L26.517
    2BTSP2青2212.54.71.14～1.821.04～2.6316-144D 34
    AC-5ND(4号ヘッド)
    BTSP-2L26.517
    3.5BTSP-3黄2.029.515.26.514.31.82～2.892.63～6.6412-105
    AC-5ND(5号ヘッド)
    5.5BTSP-52.628.814.5

    （注意）

    • ※印は、なるべく電線の合計断面積が0.5mm2以上となるようにして下さい。（例:0.3mm2は2つ折にして圧着）
    • 各部の寸法は予告なく変更することがあります。
    • 絶縁体の色は、赤、青、黄、透明、白、黒、緑があります。
    • 絶縁体の材質は塩化ビニル（最高使用温度75度）です。

    型番リスト

    表示件数
  • 1
    • 型番
    VSP-2(ｱｵ)

    外径

    (mm)

    全長

    (mm)

    適合電線サイズ

    (AWG)

    絶縁被覆(色)

    絶縁体形状

    		最小発注数量
    1.7
    22
    16～14
    青
    VSP型
    1パック

    100個入り

    通常単価(税別) (税込単価)
    通常出荷日
    2,210円
    ( 2,431円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    差込型圧着端子。
    【特長】
    ・安心の国内製、高品質の差込型圧着端子。
    ・絶縁用途に使える被覆付き。
    【用途】
    ・差込型端子台使用時の、電線接続。

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

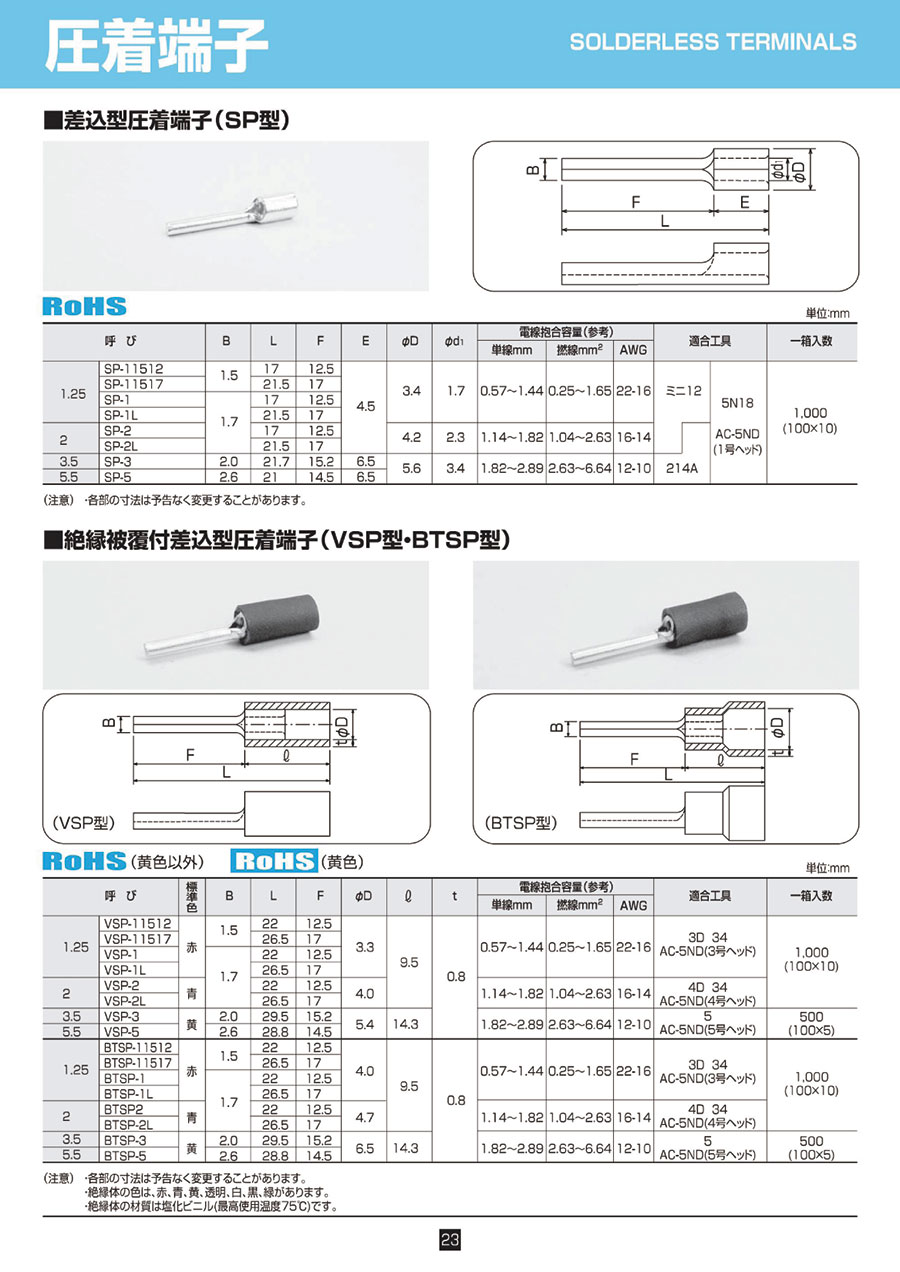

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    絶縁被覆付差込型圧着端子（VSP型・BTSP型）の型番VSP-2(ｱｵ)のページです。 型番VSP-2(ｱｵ)に関する仕様情報を記載しております。
