絶縁被覆付圧着スリーブ（BTP型）（直線重ね合せ用）【100個入り】
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 2,543円～2,776円
- 税込単価
- 2,797円～3,054円
電線同士の接続部品。 【特長】・直線重ね合せ用の圧着端子。・絶縁用途に使える被...
詳細情報を確認する- 種類
- スリーブ
- 用途
- 直線重合わせ用
- 耐熱性
- 最高使用温度（75℃）
- 絶縁皮膜
- 有
未確定：候補が2型番あります。
商品情報

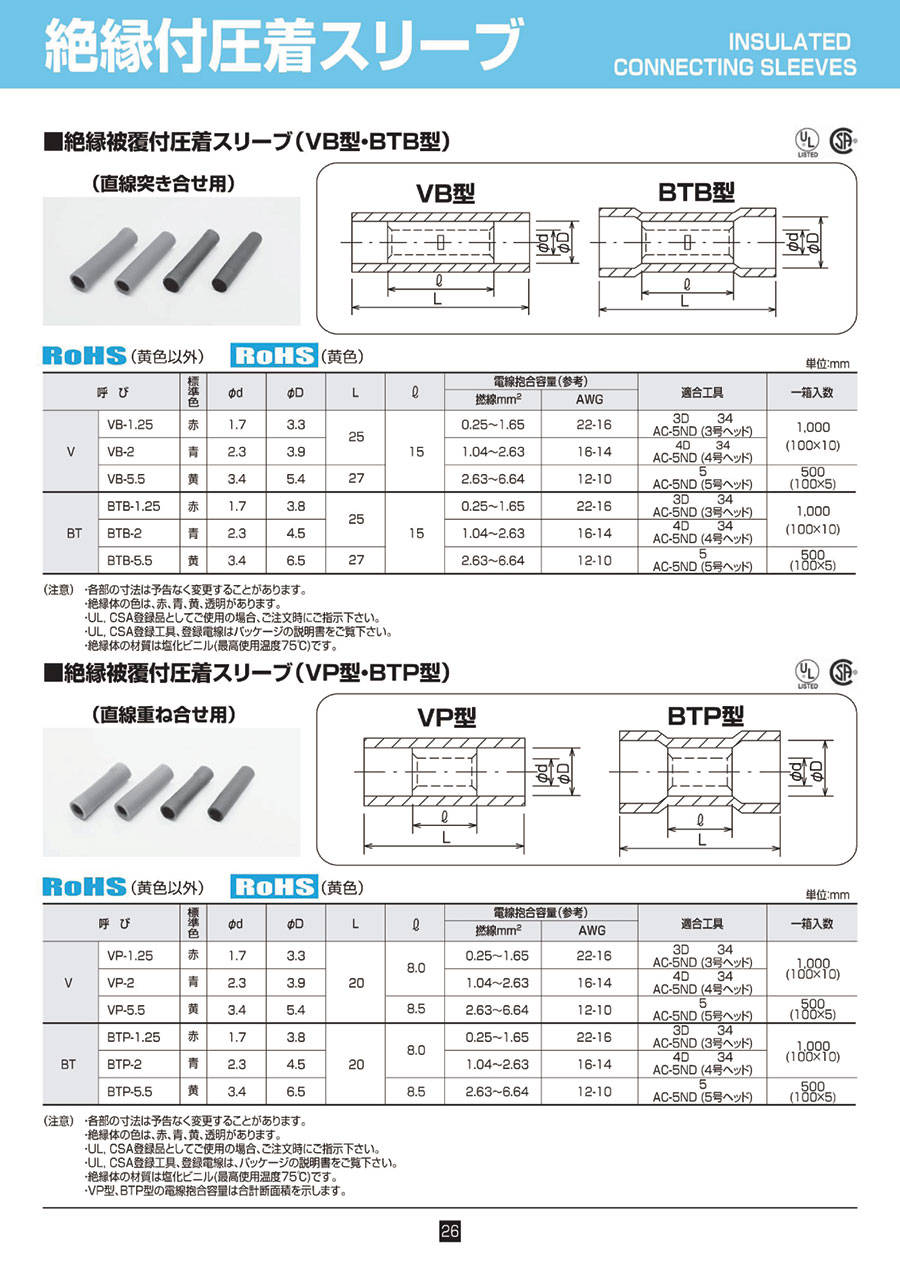

絶縁被覆付圧着スリーブ（VP型・BTP型）（直線重ね合せ用）
VP型
BTP型
単位:mm
| 呼び | 標 準 色 | φd | φD | L | l | 電線抱合容量(参考) | 適合工具 | ||
|---|---|---|---|---|---|---|---|---|---|
| 撚線mm2 | AWG | ||||||||
| V | VP-1.25 | 赤 | 1.7 | 3.3 | 20 | 8.0 | ※0.25～1.65 | 22-66 | 3D 34 AC-5ND(3号へッド) |
| VP-2 | 青 | 2.3 | 3.9 | 1.04～2.63 | 16-14 | 4D 34 AC-5ND(4号へッド) | |||
| VP-5.5 | 黄 | 3.4 | 5.4 | 8.5 | 2.63～6.64 | 12-10 | 5 AC-5ND(5号へッド) | ||
| BT | BTP-1.25 | 赤 | 1.7 | 3.8 | 20 | 8.0 | ※0.25～1.65 | 22-16 | 3D 34 AC-5ND(3号へッド) |
| BTP-2 | 青 | 2.3 | 4.5 | 1.04～2.63 | 16-14 | 4D 34 AC-5ND(4号へッド) | |||
| BTP-5.5 | 黄 | 3.4 | 6.5 | 8.5 | 2.63～6.64 | 12-10 | 5 AC-5ND(5号へッド) | ||
- ※印は、なるべく電線の合計断面積が0.5mm2以上となるようにして下さい。（例：0.3mm2は2つ折にして圧着）
- 各部の寸法は予告なく変更することがあります。
- 絶縁体の色は、赤、青、黄、透明があります。
- 絶縁体の材質は塩化ビニル（最高使用温度75度）です。
- VP型、BTP型の電線抱合容量は合計断面積を示します。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,543円 ( 2,797円 ) | 在庫品1日目当日出荷可能 |
2,776円 ( 3,054円 ) | 在庫品1日目当日出荷可能 |
