ブレーカー用圧着端子（CB型）【30～100個入り】
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 12,883円～23,970円特別価格
- 税込単価
- 14,171円～26,367円特別価格
冨士端子工業ブランドの商品です。ブレーカの形状に合わせて作られたブレーカ用の圧...
詳細情報を確認する未確定：候補が5型番あります。
商品情報
ブレ－カ－用圧着端子（ＣＢ型）

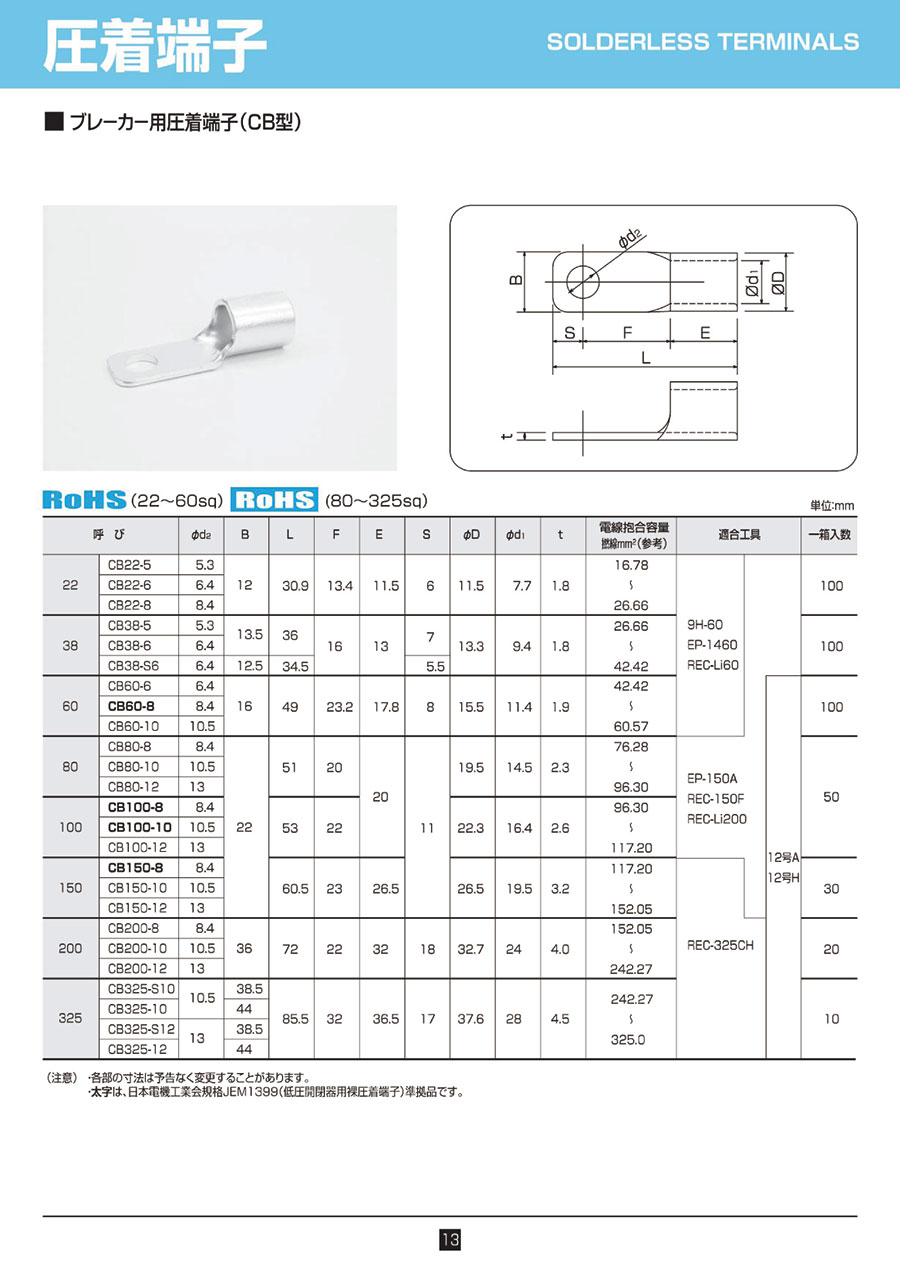

外形図
単位:mm
| 呼び | φd2 | B | L | F | E | S | φD | φd1 | t | 電線抱合容量 撚線mm2(参考) | 適合工具 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 22 | CB22-5 | 5.3 | 12 | 30.9 | 13.4 | 11.5 | 6 | 11.5 | 7.7 | 1.8 | 16.78～26.66 | 9H-60 EP-1460 REC-Li60 | |||
| CB22-6 | 6.4 | ||||||||||||||
| CB22-8 | 8.4 | ||||||||||||||
| 38 | CB38-5 | 5.3 | 13.5 | 36 | 16 | 13 | 7 | 13.3 | 9.4 | 1.8 | 26.66～42.42 | ||||
| CB38-6 | 6.4 | ||||||||||||||
| CB38-S6 | 6.4 | 12.5 | 34.5 | 5.5 | |||||||||||
| 60 | CB60-6 | 6.4 | 16 | 49 | 23.2 | 17.8 | 8 | 15.5 | 11.4 | 1.9 | 42.42～60.57 | 12号A 12号H | |||
| CB60-8* | 8.4 | ||||||||||||||
| 80 | CB80-8 | 8.4 | 22 | 51 | 20 | 20 | 11 | 19.5 | 14.5 | 2.3 | 76.28～96.30 | EP-150A REC-150F REC-Li200 | |||
| CB80-10 | 10.5 | ||||||||||||||
| CB80-12 | 13 | ||||||||||||||
| 100 | CB100-8* | 8.4 | 53 | 22 | 22.3 | 16.4 | 2.6 | 96.30～117.20 | |||||||
| CB100-10* | 10.5 | ||||||||||||||
| CB100-12 | 13 | ||||||||||||||
| 150 | CB150-8* | 8.4 | 60.5 | 23 | 26.5 | 26.5 | 19.5 | 3.2 | 117.20～152.05 | ||||||
| CB150-10 | 10.5 | ||||||||||||||
| CB150-12 | 13 | ||||||||||||||
| 200 | CB200-8 | 8.4 | 36 | 72 | 22 | 32 | 18 | 32.7 | 24 | 4.0 | 152.05～242.27 | REC-Li200 | |||
| CB200-10 | 10.5 | ||||||||||||||
| CB200-12 | 13 | ||||||||||||||
| 325 | CB325-S10 | 10.5 | 38.5 | 85.5 | 32 | 36.5 | 17 | 37.6 | 28 | 4.5 | 242.27～325.0 | REC-Li325 | |||
| CB325-10 | 44 | ||||||||||||||
| CB325-S12 | 13 | 38.5 | |||||||||||||
| CB325-12 | 44 | ||||||||||||||
- 各部の寸法は予告なく変更することがある。
- *は、日本電機工業会規格JEM1399（低圧開閉器用裸圧着端子）準拠品。
詳細情報
基本情報
冨士端子工業ブランドの商品です。ブレーカの形状に合わせて作られたブレーカ用の圧着端子です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
商品担当おすすめ
ブレーカー用圧着端子（CB型）のレビュー
ブレーカーの引き込み線に
5
5.02021/03/19
ブレーカーの引き込み線で使いました。
ニチフと同等の使い勝手で、遜色ありません。
量が多いので小分けしたバージョンも出し...もっと読む
0人が参考にしています。
