ツール用品技術窓口
型番
製品特長・仕様

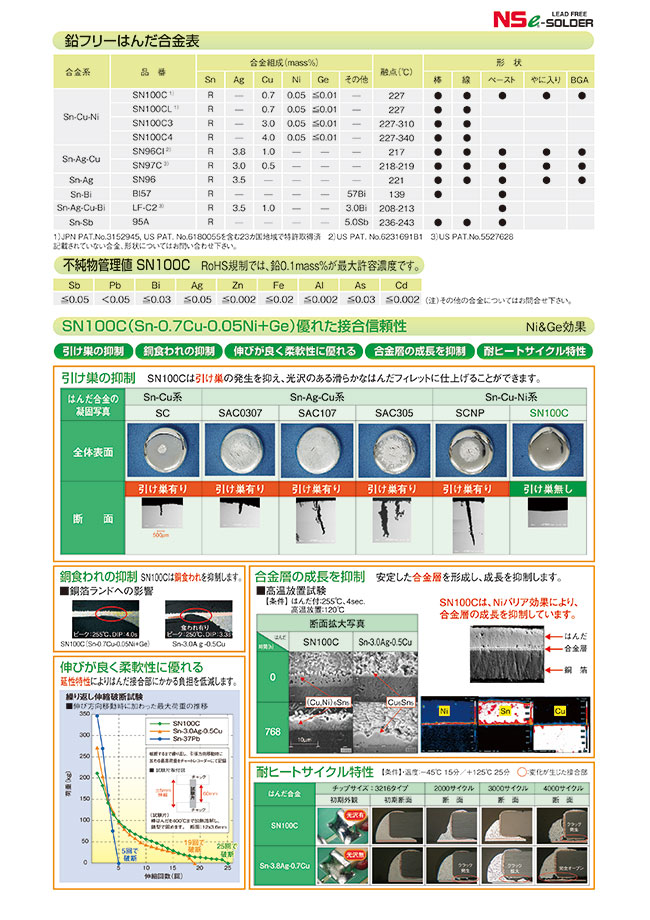

鉛フリーはんだ合成表
| 合金系 | 品番 | 合金組成（mass%） | 融点（℃） | 形状 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sn | Ag | Cu | Ni | Ge | その他 | 棒 | 線 | ペースト | やに入り | BGA | |||
| Sn-Cu-Ni | SN100C1） | R | - | 0.7 | 0.05 | ≦0.01 | - | 227 | ● | ● | ● | ● | ● |
| SN100CL1） | R | - | 0.7 | 0.05 | ≦0.01 | - | 227 | ● | ● | - | - | - | |
| SN100C3 | R | - | 3.0 | 0.05 | ≦0.01 | - | 227-310 | ● | ● | - | - | - | |
| SN100C4 | R | - | 4.0 | 0.05 | ≦0.01 | - | 227-340 | ● | ● | - | - | - | |
| Sn-Ag-Cu | SN96CI2） | R | 3.8 | 1.0 | - | - | - | 217 | ● | ● | ● | ● | ● |
| SN97C3） | R | 3.0 | 0.5 | - | - | - | 218-219 | ● | ● | ● | ● | ● | |
| Sn-Ag | SN96 | R | 3.5 | - | - | - | - | 221 | ● | ● | ● | ● | ● |
| Sn-Bi | BI57 | R | - | - | - | - | 57Bi | 139 | ● | - | ● | - | - |
| Sn-Ag-Cu-Bi | LF-C2 3） | R | 3.5 | 1.0 | - | - | 3.0Bi | 208-213 | - | - | ● | - | - |
| Sn-Sb | 95A | R | - | - | - | - | 5.0Sb | 236-243 | ● | ● | ● | - | - |
1）JPN PAT.No.3152945, US PAT. No.6180055を含む23カ国地域で特許取得済
2）US PAT. No.6231691B1
3）US PAT.No.5527628
記載されていない合金、形状についてはお問い合わせ下さい。
不純物管理値
| Sb | Pb | Bi | Ag | Zn | Fe | Al | As | Cd |
|---|---|---|---|---|---|---|---|---|
| ≦0.05 | <0.05 | ≦0.03 | ≦0.05 | ≦0.002 | ≦0.02 | ≦0.002 | ≦0.03 | ≦0.002 |
（注）その他の合金についてはお問合せ下さい。
高温放置試験結果
合金層の成長を抑制
安定した合金層を形成し、成長を抑制します。
- 高温放置試験
【条件】 はんだ付:255℃、4sec. 高温放置：120℃
SN100Cは、Niバリア効果により、合金層の成長を抑制しています。
絞り込み条件：1 項目の仕様が未選択です
線径(mm)
- 0.6
- 0.8
- 1
- 1.2
- 1.6
出荷日
- すべて
- 当日出荷可能
- 5日以内
- 6日以内
- 8日以内
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,535円7,043円 ( 7,747円 ) | 在庫品1日目当日出荷可能 |
8,707円7,420円 ( 8,162円 ) | 5日目 |
8,923円7,728円 ( 8,501円 ) | 6日目 |
8,672円7,679円 ( 8,447円 ) | 8日目 |
7,208円 ( 7,929円 ) | 5日目 |
詳細情報
基本情報
SN100C（010）の後継品。ぬれ性に優れ、ブリッジ・引け巣の発生を抑制します。
【特長】
・フローはんだ付に多くの採用実績をもち、使用環境負荷の大きな製品のはんだ付に適しています。
・微量添加されたNiとGeの効果により、ぬれ性に優れ、ブリッジ・引け巣の発生を抑制します。
・Niのバリアで銅食われを抑制します。
・過酷な環境下に対して変化が少なく安定した品質を保持できます（大気暴露試験）。
・伸び特性に優れ、部品と基板の熱による膨張収縮を緩和します。
・ドロスの発生を低減します。
