3.5mmピッチ 電線対基板用 ハウジング 51067

  • コネクタ形状
    角型
  • コネクタシリーズ頭文字
    数字
  • 適用ピン・コンタクト
    メス
  • 用途
    ケーブル接続
  • 代表規格
    UL / TUV / CSA
  • ピッチ (mm)
    3.50
  • 列数
    1
  • 自然色
  • 適合ターミナル
    50217
  • 嵌合相手
    51114, 53258, 53259, 53265, 53266
  • その他特性
    難燃性

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
  • 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
    国内使用のお客様へ同スペックのRoHS非対応品がお買い得!
    対象商品はこちら
     *左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
     *値下げ対象品はRoHS非対応品(旧RoHSの6物質対応品)となります。
     *型式末尾が「-R6」の商品のみ対象となります。
     *在庫限りの販売となります。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定:候補が13型番あります。
    数量:

    商品情報

    極数は2極~15極まであるナイロンコネクタ

    Power、 電線対基板、 電線対電線等の民生機器に利用可能。

    Power、 電線対基板、 電線対電線等の民生機器に利用可能。

    ターミナル装着状態図

    ターミナル装着状態図

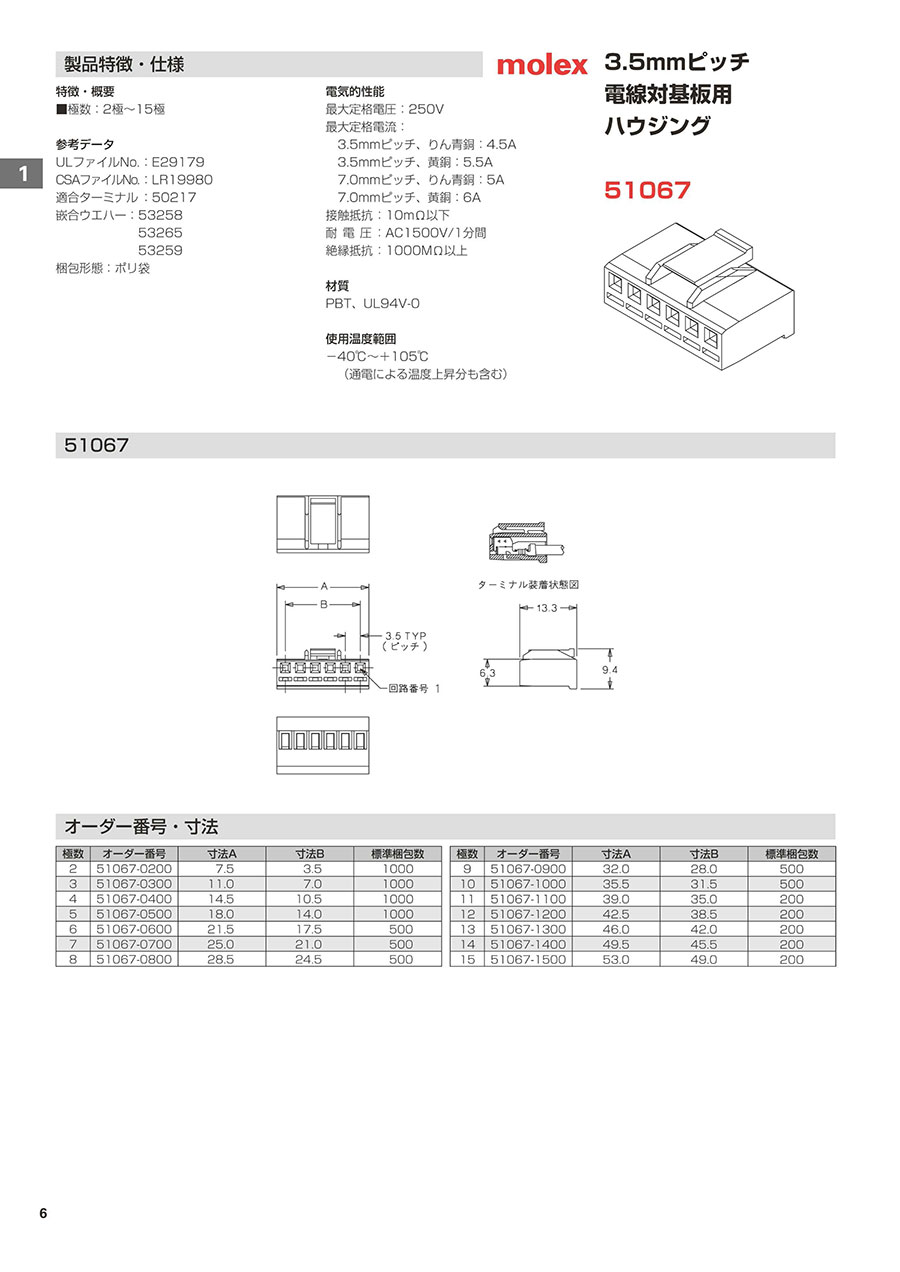

    3.50mmピッチ電線対基板用コネクターハウジング(51067)の外形図と寸法

    3.50mmピッチ電線対基板用コネクターハウジング(51067)の上から見た外形図

    3.50mmピッチ電線対基板用コネクターハウジング(51067)の上から見た外形図

    外形図

    外形図

    全体の寸法図

    全体の寸法図

    側面図

    側面図

    寸法

    極数オーダー番号寸法A寸法B
    251067-02007.53.5
    351067-030011.07.0
    451067-040014.510.5
    551067-050018.014.0
    651067-060021.517.5
    751067-070025.021.0
    851067-080028.524.5
    951067-090032.028.0
    1051067-100035.531.5
    1151067-110039.035.0
    1251067-120042.538.5
    1351067-130046.042.0
    1451067-140049.545.5
    1551067-150053.049.0

    この商品の特長と仕様について

    特長・概要

    • 極数:2極~15極

    電気的性能

    • 最大定格電圧:250V
    • 最大定格電流:3.5mmピッチ、りん青銅:4.5A 3.5mmピッチ、黄銅:5.5A 7.0mmピッチ、りん青銅:5A 7.0mmピッチ、黄銅:6A
    • 接触抵抗:10mΩ以下
    • 耐電圧:AC1,500V/1分間
    • 絶縁抵抗:1,000MΩ以上

    材質

    • PBT、UL94V-0

    使用温度範囲

    • -40~+105℃(通電による温度上昇分も含む)

    型番リスト

    表示件数

    極数

    特価品

    RoHS?最小発注数量
    2
    対象外
    10
    25個
    3
    対象外
    10
    10個
    4
    対象外
    10
    25個
    5
    対象外
    10
    10個
    5
    対象品
    -
    1個
    6
    対象外
    10
    10個
    7
    対象外
    10
    10個
    8
    対象外
    10
    10個
    9
    対象外
    10
    5個
    10
    対象外
    10
    10個
    12
    対象外
    10
    5個
    13
    対象外
    10
    5個
    15
    対象外
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    9
    ( 10 )
    在庫品1日目当日出荷可能
    13
    ( 14 )
    在庫品1日目当日出荷可能
    13
    ( 14 )
    在庫品1日目当日出荷可能
    19
    ( 21 )
    在庫品1日目当日出荷可能
    14
    ( 15 )
    在庫品1日目当日出荷可能
    22
    ( 24 )
    在庫品1日目当日出荷可能
    20
    ( 22 )
    在庫品1日目当日出荷可能
    15
    ( 17 )
    在庫品1日目当日出荷可能
    27
    ( 30 )
    在庫品1日目当日出荷可能
    26
    ( 29 )
    在庫品1日目当日出荷可能
    59
    ( 65 )
    在庫品1日目当日出荷可能
    36
    ( 40 )
    在庫品1日目当日出荷可能
    78
    ( 86 )
    1日目

    詳細情報

    基本情報

    3.50mmピッチのナイロンコネクタ。
    【特長】
    ・電線対基板用コネクターにも対応可能。
    ・極数は2極~15極まである。
    【用途】
    ・Power、電線対基板、電線対電線等の民生機器に最適。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
    • 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
      国内使用のお客様へ同スペックのRoHS非対応品がお買い得!
      対象商品はこちら
       *左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
       *値下げ対象品はRoHS非対応品(旧RoHSの6物質対応品)となります。
       *型式末尾が「-R6」の商品のみ対象となります。
       *在庫限りの販売となります。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    3.5mmピッチ 電線対基板用 ハウジング 51067のレビュー
    4.7平均満足度:4.77件のレビュー
    基板の電源取込み用
    5
    満足度:5.0
    基板の電源取込み用に使用しました。普通に使用出来るので可もなく不可もなしです。
    0人が参考にしています。
    テスト用ケーブル
    5
    満足度:5.0
    いつも使用しているバーツです。値段も安く、翌日に納品され助かりました。
    0人が参考にしています。
    試作基板製作
    5
    満足度:5.0
    緊急で欲しい時に単品でも購入でき、在庫品は翌日に届くので非常に重宝しています。
    0人が参考にしています。
    検査機の中に利用
    5
    満足度:5.0
    ケーブル加工をし検査機の中の部品として使用しています。お客様の図面上の指定商品なので、ケーブルとして納めています。今まで...もっと読む
    0人が参考にしています。
    基板との中継用として
    3
    満足度:3.0
    基板との中継用コネクタとして使用しました。元々この商品を選定しており、在庫状況や納期の速さでミスミから購入しました。その...もっと読む
    0人が参考にしています。
