2.5mmピッチ Mini-Lock(TM) プラグハウジング 51198

  • コネクタ形状
    角型
  • コネクタシリーズ頭文字
    数字
  • 適用ピン・コンタクト
    オス
  • 用途
    ケーブル接続
  • 代表規格
    UL / TUV / CSA
  • ピッチ (mm)
    2.50
  • 列数
    1
  • パネルマウント
  • 白色
  • 適合ターミナル
    50837
  • 嵌合相手
    51103
  • その他特性
    難燃性

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
    国内使用のお客様へ同スペックのRoHS非対応品がお買い得!
    対象商品はこちら
     *左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
     *値下げ対象品はRoHS非対応品(旧RoHSの6物質対応品)となります。
     *型式末尾が「-R6」の商品のみ対象となります。
     *在庫限りの販売となります。
  • 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定:候補が4型番あります。
    数量:

    商品情報

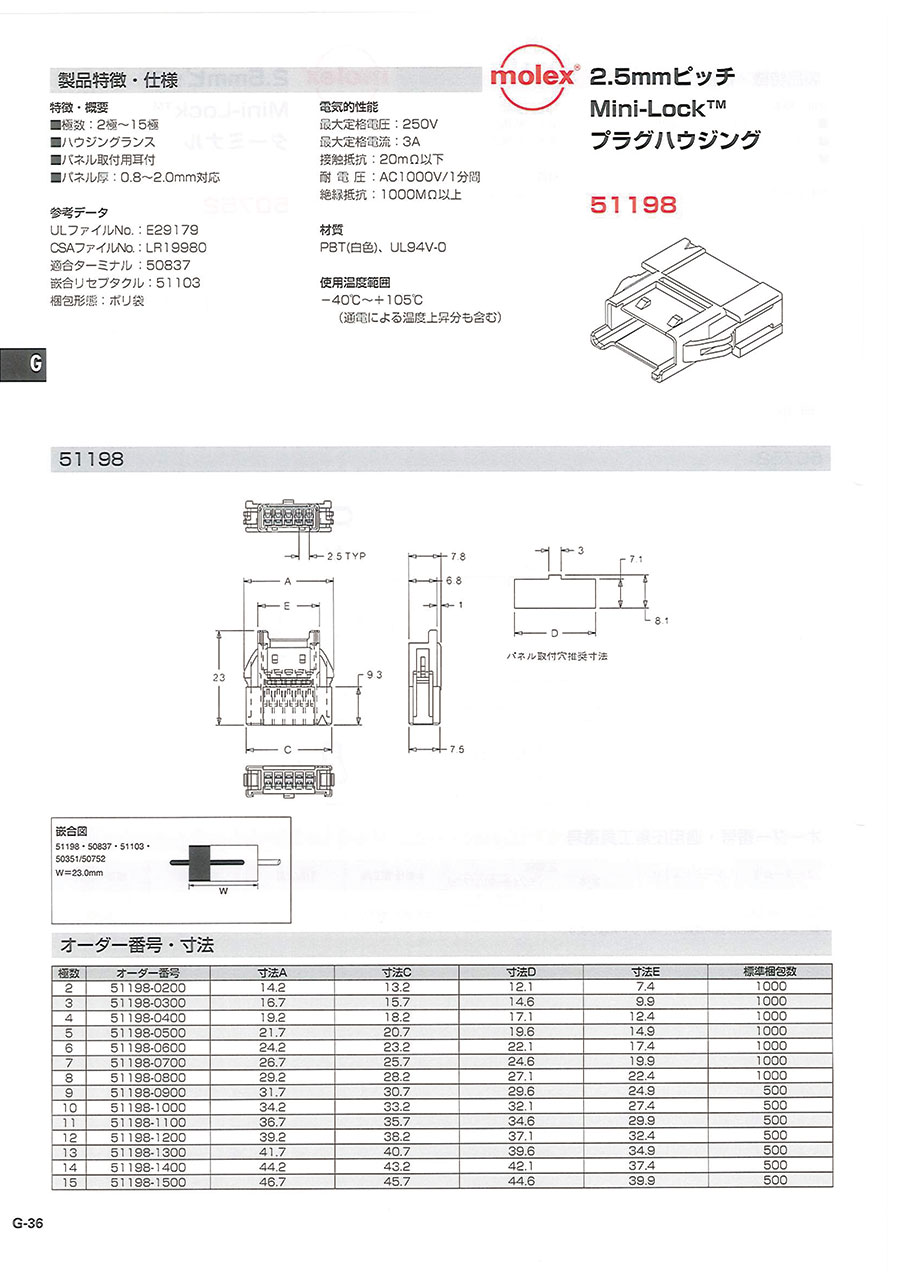

    2.5mmピッチ Mini-Lock プラグハウジング 51198の外形図と寸法

    2.5mmピッチ Mini-Lock プラグハウジング 51198の外形図

    2.5mmピッチ Mini-Lock プラグハウジング 51198の外形図

    嵌合図

    嵌合図

    • 51198・50837・51103
    • 50351/50752
    • W=23.0mm
    極数オーダー番号寸法A寸法C寸法D寸法E
    251198-020014.213.212.17.4
    351198-030016.715.714.69.9
    551198-050021.720.719.614.9
    851198-080029.228.227.122.4

    この製品の特長・仕様

    電気的性能
    • 最大定格電圧:250V
    • 最大定格電流:3A
    • 接触抵抗:20mΩ以下
    • 耐電圧:AC1,000V/1分間
    • 絶縁抵抗:1,000MΩ以上
    材質
    • PBT(白色)、UL94V-0

    使用温度範囲
    • -40~+105℃(通電による温度上昇分も含む)

    型番リスト

    表示件数

    極数

    特価品

    RoHS?最小発注数量
    3
    対象外
    10
    1個
    3
    対象品
    -
    1個
    5
    対象外
    10
    1個
    8
    対象外
    -
    5個
    通常単価(税別) (税込単価)
    通常出荷日
    14
    ( 15 )
    在庫品1日目当日出荷可能
    13
    ( 14 )
    在庫品1日目当日出荷可能
    26
    ( 29 )
    在庫品1日目当日出荷可能
    29
    ( 32 )
    在庫品1日目当日出荷可能

    詳細情報

    基本情報

    電線対電線用ナイロンコネクタ。
    【特長】
    ・モレックス(molex)製。リテーナー対応タイプもある。
    ・嵌合リセプタクル:51103。
    ・適合ターミナル:50837。
    ・ハウジングランス。
    ・パネル厚:0.8~2.0mm対応。
    ・極数:2極~15極。
    ・パネル取付用耳付:51112★★30。
    ・パネル取付用耳無:51112★★10。
    【用途】
    ・電線対電線用に最適。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
      国内使用のお客様へ同スペックのRoHS非対応品がお買い得!
      対象商品はこちら
       *左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
       *値下げ対象品はRoHS非対応品(旧RoHSの6物質対応品)となります。
       *型式末尾が「-R6」の商品のみ対象となります。
       *在庫限りの販売となります。
    • 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
