2.5mmピッチ Mini-Lock（TM） リセプタクルハウジング 51103
- コネクタ形状
- 角型
- コネクタシリーズ頭文字
- 数字
- 適用ピン・コンタクト
- メス
- 用途
- ケーブル接続
- 代表規格
- UL / TUV / CSA
- ピッチ (mm)
- 2.50
- 列数
- 1
- 色
- 自然色
- 適合ターミナル
- 50351, 50752
- 嵌合相手
- 51198, 53375, 53426, 53517, 53608
- その他特性
- 難燃性
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
対象商品はこちら
*左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。
*型式末尾が「-R6」の商品のみ対象となります。
*在庫限りの販売となります。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が11型番あります。
商品情報
2.5mmピッチのリセプタクルハウジングのナイロンコネクタ
Signal、 電線対基板、 電線対電線等の民生機器に利用できる。
ターミナル装着状態図

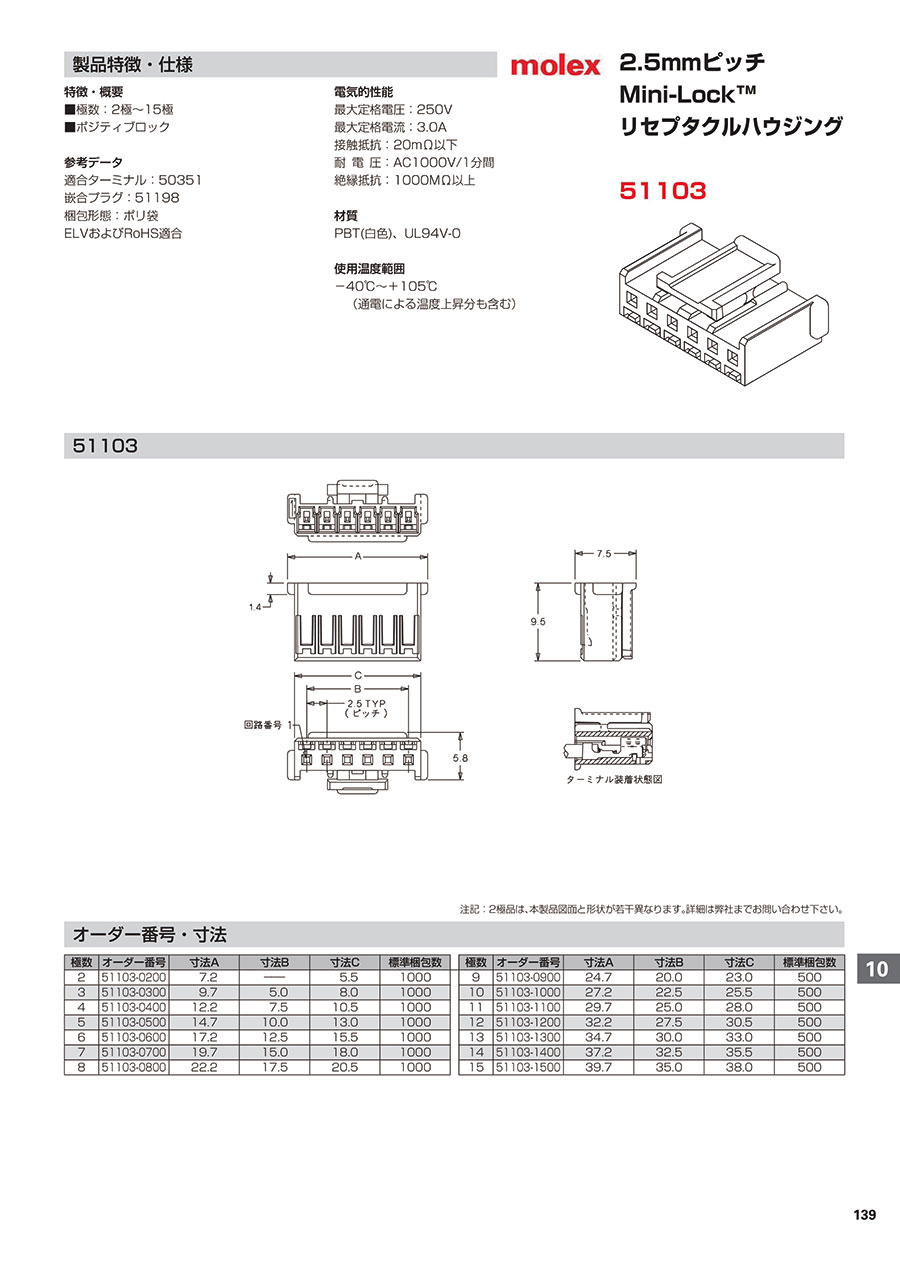

2.50mmピッチ 電線対電線用コネクター（51103）の外形図と寸法
2.50mmピッチ 電線対電線用コネクター（51103）の外形図
寸法図
断面図
側面図
寸法
| 極数 | オーダー番号 | 寸法A | 寸法B | 寸法C |
|---|---|---|---|---|
| 2 | 51103-0200 | 7.2 | - | 5.5 |
| 3 | 51103-0300 | 9.7 | 5.0 | 8.0 |
| 4 | 51103-0400 | 12.2 | 7.5 | 10.5 |
| 5 | 51103-0500 | 14.7 | 10.0 | 13.0 |
| 6 | 51103-0600 | 17.2 | 12.5 | 15.5 |
| 7 | 51103-0700 | 19.7 | 15.0 | 18.0 |
| 8 | 51103-0800 | 22.2 | 17.5 | 20.5 |
| 9 | 51103-0900 | 24.7 | 20.0 | 23.0 |
| 10 | 51103-1000 | 27.2 | 22.5 | 25.5 |
| 11 | 51103-1100 | 29.7 | 25.0 | 28.0 |
| 12 | 51103-1200 | 32.2 | 27.5 | 30.5 |
| 13 | 51103-1300 | 34.7 | 30.0 | 33.0 |
| 14 | 51103-1400 | 37.2 | 32.5 | 35.5 |
| 15 | 51103-1500 | 39.7 | 35.0 | 38.0 |
この商品の定格及び適用電線
| 項目 Item | 規格 Standard | |||
| 最大許容電圧 Rated Voltage(MAX.) | 250V | [ AC(実効値 rms) ／ DC ] 被覆外径：φ1.15～1.8mm Insulation O.D. | ||
| 最大許容電流 及び適用電線 Rated Current(MAX.) and Applicable wires | AWG#22 | 3A | ||
| AWG#24 | 2.5A | |||
| AWG#26 | 2A | |||
| AWG#28 | 1.5A | |||
| 使用温度範囲 Ambient temperature Range | -40℃ ～ +105℃※ | |||
- ※ 通電による温度上昇分も含む。
この商品の特長と仕様について
特長・概要
- 極数:2極～15極
- ポジティブロック
電気的性能
- 最大定格電圧:250V
- 最大定格電流:3.0A
- 接触抵抗:20mΩ以下
- 耐電圧:AC1,000V/1分間
- 絶縁抵抗:1,000MΩ以上
材質
- PBT（白色）、UL94V-0
使用温度範囲
- -40～+105℃（通電による温度上昇分も含む）
