日本圧着端子製造

突合せ用スリーブ（B形）【50～100個入り】

Name: 突合せ用スリーブ（B形）【50～100個入り】
Brand: 日本圧着端子製造
SKU: 222000578949
Rating: 5 (3 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
当日出荷可能

平均満足度5.0

この商品のレビューをみる（3件）

この商品のFAQをみる（1件）

通常単価(税別): 816円～14,440円特別価格

税込単価: 898円～15,884円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本圧着端子製造

ビニル絶縁付丸形端子（ストレート形・F形）

4.3

通常価格(税別)： 9円 (税込価格：10円)

通常出荷日：在庫品1日目

電気抵抗が低く防蝕性能が優れている突合せ用スリーブ（B形）。【特長】・電線相互...

詳細情報を確認する

種類
裸圧着端子
形状
スリーブ
代表規格
UL / JIS / CSA

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

突合せ用スリーブ（B形）の外観

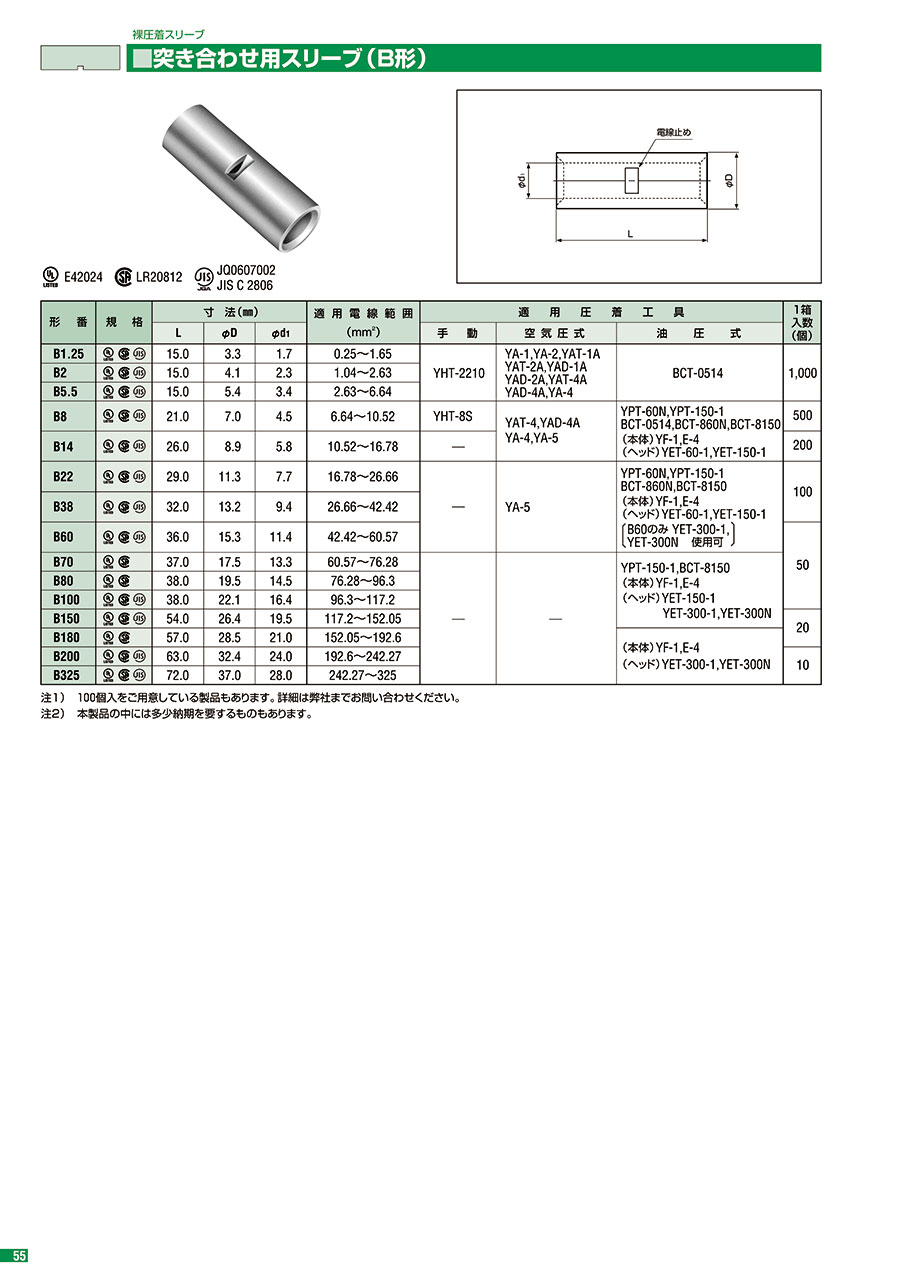

突合せ用スリーブ（B形）の外形図

形番	規　格	寸法(mm)			遇用笛綵範囲 (mm²)	適用圧着工具
形番	規　格	L	φD	φd1	遇用笛綵範囲 (mm²)	手動	空気圧式	油圧式
B1.25	UL・CSA・JIS	15.0	3.3	1.7	0.25 ～1.65	YHT-2210	YA-1,YA-2,YAT-1A YAT-2A,YAD-1A YAD-2A,YAT-4A YAD-4A,YA-4	BCT-0514L
B2	UL・CSA・JIS	15.0	4.1	2.3	1.04 ～2.63
B5.5	UL・CSA・JIS	15.0	5.4	3.4	2.63～6.64
B8	UL・CSA・JIS	21.0	7.0	4.5	6.64 ～10.52	YHT-8S	YAT-4,YAD-4A YA-4,YA-5	YPT-60N,YPT-150-1 BCT-0514L,BCT-860LBCT-8150 (本体）YF-1,E-4, EP-1 （ヘッド）YET-60-1,YET-150-1
B14	UL・CSA・JIS	26.0	8.9	5.8	10.52 ～16.78	―	YAT-4,YAD-4A YA-4,YA-5
B22	UL・CSA・JIS	29.0	11.3	7.7	16.78 ～26.66	―	YA-5	YPT-60N,YPT-150-1 BCT-860L,BCT-8150 （本体）YF-1,E-4, EP-1 （ヘッド）YET-60-1,YET-150-1 B60のみ YET-300-1, YET-300N 使用可
B38	UL・CSA・JIS	32.0	13.2	9.4	26.66～42.42
B60	UL・CSA・JIS	36.0	15.3	11.4	42.42～60.57
B70	UL・CSA	37.0	17.5	13.3	60.57～76.28	―	―	YPT-150-1,BCT-8150 （本体）YF-1,E-4 （ヘッド）YET-150-1 YET-300-1,YET-300N
B80	UL・CSA	38.0	19.5	14.5	76.28～96.3
B100	UL・CSA・JIS	38.0	22.1	16.4	96.3～117.2
B150	UL・CSA・JIS	54.0	26.4	19.5	117.2 ～152.05
B180	UL・CSA	57.0	28.5	21.0	152.05～192.6			（本体）YF-1,E-4 （ヘッド）YET-300-1,YET-300N
B200	UL・CSA・JIS	63.0	32.4	24.0	192.6 ～242.27			（本体）YF-1,E-4 （ヘッド）YET-300-1,YET-300N
B-250		63.0	35.0	26.0	250			（本体）YF-1, E-4（ヘッド）YET-300-1
B325	UL・CSA・JIS	72.0	37.0	28.0	242.27～325			（本体）YF-1,E-4（ヘッド）YET-300-1,YET-300N

開発秘話

創業者・高橋悌二が「クリンプして接続する通電用端子」のことを「圧着端子」と命名し、
国産初の製品を製造。このネーミングは、業界に普及していきました。

型番リスト

表示件数

型番

内径

(φ)

外径

(mm)

全長

(mm)

適用電線範囲

(mm²)

RoHS?

最小発注数量

1.7	3.3	15	0.25～1.65	-	1パック 100個入り
2.3	4.1	15	1.04～2.63	-	1パック 100個入り
3.4	5.4	15	2.63～6.64	-	1パック 100個入り
4.5	7	21	6.64～10.52	10	1パック 100個入り
5.8	8.9	26	10.52～16.78	-	1パック 100個入り
7.7	11.3	29	16.78～26.66	-	1パック 100個入り
9.4	13.2	32	26.66～42.42	-	1パック 100個入り
11.4	15.3	36	42.42～60.57	-	1パック 50個入り

通常単価(税別) (税込単価)	通常出荷日

816円 ( 898円 )	在庫品1日目当日出荷可能
2,429円 ( 2,672円 )	在庫品1日目当日出荷可能
1,766円 ( 1,943円 )	在庫品1日目当日出荷可能
4,056円3,042円 ( 3,346円 )	在庫品1日目当日出荷可能
8,919円 ( 9,811円 )	在庫品1日目当日出荷可能
12,663円 ( 13,929円 )	在庫品1日目当日出荷可能
14,440円 ( 15,884円 )	在庫品1日目当日出荷可能
12,195円 ( 13,415円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

電気抵抗が低く防蝕性能が優れている突合せ用スリーブ（B形）。
【特長】
・電線相互を圧着接続する突合せ形の接続子。
・材質はJST独特の無酸素銅を使用。
・導電率・ネバりの点で優れ、電気的、機械的にも他の銅材に見られない最高の性能。
・防蝕性のよい電機すずめっきとの処理により、めっきの定着性が最良の状態になり、電気抵抗が低く防蝕性能がより改善。
・大部分の標準品種には完全自動ろう付け機による良質のろう付けをおこなっています。大きな力で加圧されるろう付け部分は端子の性能を左右します。
【用途】
・主に機器内配線及び屋内配線の電線相互の終端接続用。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

突合せ用スリーブ（B形）のレビュー

5平均満足度：5.03件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

ケーブルの延長用として

満足度：5.02019/03/27

ケーブルの延長用として使用しています。コスト面を考慮した上でこのスリーブを選定し購入しました。想定通りの性能、品質で特に...もっと読む

0人が参考にしています。

ハーネス加工で使用

満足度：5.02019/03/27

ハーネス加工を行っており、その加工で角先開形端子（A形）と併用しています。通常、お得意先様から支給されていますが必要数が...もっと読む

0人が参考にしています。

制御盤の製作に使用

満足度：5.02018/12/26

以前から別のところでこの商品を配線などに使用しており、特に問題もなかったので同じものを選定しました。使い勝手のよい商品だ...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q重ね合せ用スリーブ(P形)との違いは何でしょうか？

重ね合せ用スリーブは複数本の電線圧着がUL規格にて認定されていますが、突合せ用スリーブでは複数本の電線圧着については認定されていません。
