日本圧着端子製造

終端重ねあわせ用スリーブ（リングスリーブE形）【100個入り】

Name: 終端重ねあわせ用スリーブ（リングスリーブE形）【100個入り】
Brand: 日本圧着端子製造
SKU: 222000578927
Rating: 4.8 (5 reviews)

カタログ |

数量スライド割引
当日出荷可能

4.8

平均満足度4.8

この商品のレビューをみる（5件）

この商品のFAQをみる（1件）

通常単価(税別): 1,286円～2,295円

税込単価: 1,415円～2,525円

導電率・ネバり・性能に優れた終端重ねあわせ用スリーブ。【特長】・電線相互を圧着...

詳細情報を確認する

種類
裸圧着端子
形状
スリーブ
全長 (mm)
10.5
代表規格
JIS

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

電気抵抗が低く防蝕性能が優れた圧着端子

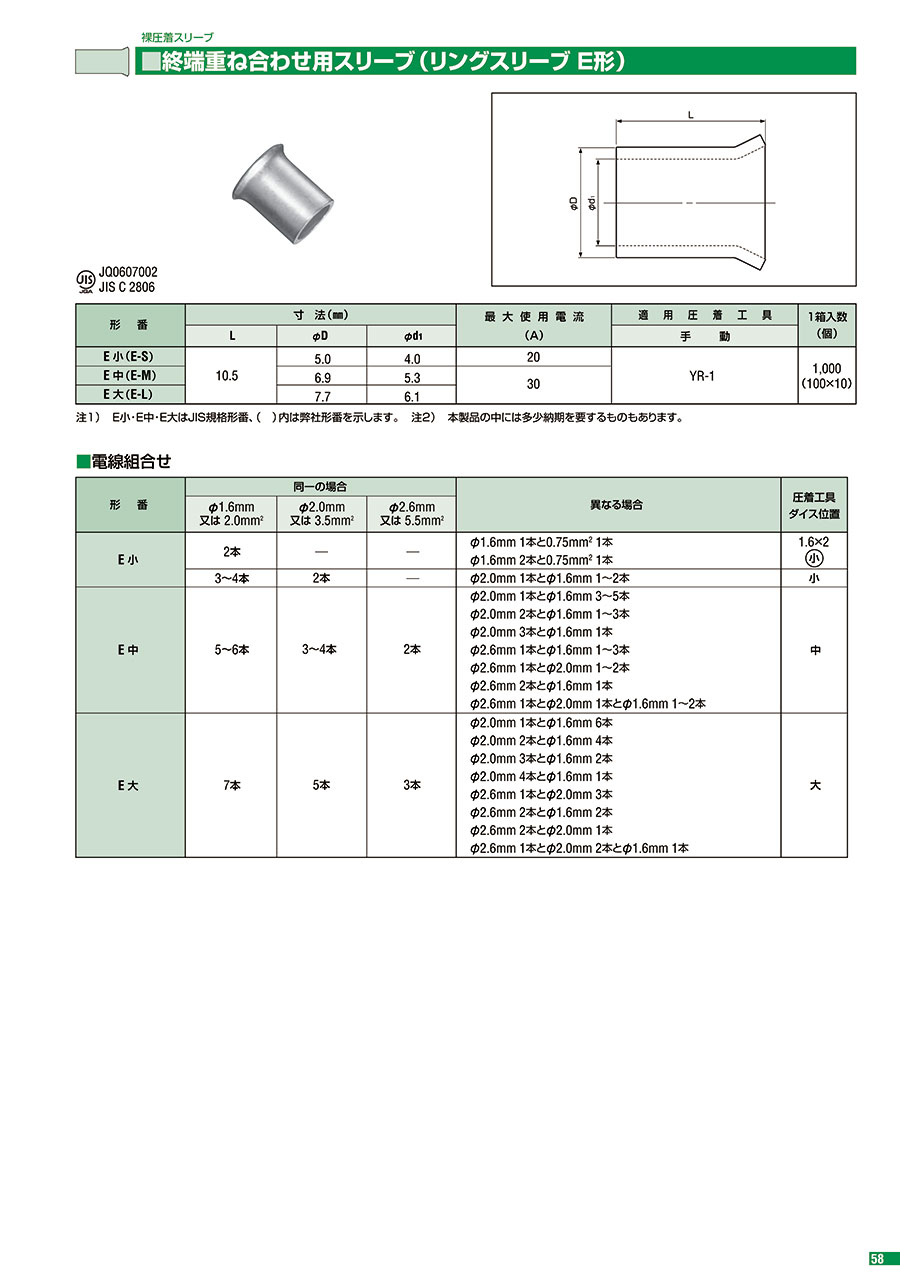

終端重ねあわせ用スリーブ（リングスリーブE形）の外観。

終端重ねあわせ用スリーブ（リングスリーブE形）の外形図。

形番	寸法(mm）			最大使用電流 (A)	適用圧着工具
形番	L	φD	φd1	最大使用電流 (A)	手動
E 小(E-S)	10.5	5.0	4.0	20	YR-1
E 中(E-M)		6.9	5.3	30
E 大（E-L)		7.7	6.1	30

電線組み合わせ

形番	同一の場合			異なる場合	圧着工具ダイス位置
形番	φ1.6mm 又は2.0mm²	φ2.0mm 又は3.5mm²	φ2.6mm 又は5.5mm²	異なる場合	圧着工具ダイス位置
E 小	2本	—	—	φ1.6mm 1本と 0.75mm² 1本 φ1.6mm 2本と 0.75mm² 1本	1.6×2 小
E 小	3～4本	2本	—	φ2.0mm 1本とφ1.6mm 1〜2本	小
E 中	5～6本	3～4本	2本	φ2.0mm 1本とφ1.6mm 3～5本 φ2.0mm 2本とφ1.6mm 1～3本 φ2.0mm 3本とφ1.6mm 1本 φ2.6mm 1本とφ1.6mm 1～3本 φ2.6mm 1本とφ2.0mm 1～2本 φ2.6mm 2本とφ1.6mm 1本 φ2.6mm 1本とφ2.0mm 1本とφ1.6mm 1～2本	中
E 大	7本	5本	3本	φ2.0mm 1本とφ1.6mm 6本 φ2.0mm 2本とφ1.6mm 4本 φ2.0mm 3本とφ1.6mm 2本 φ2.0mm 4本とφ1.6mm 1本 φ2.6mm 1本とφ2.0mm 3本 φ2.6mm 2本とφ1.6mm 2本 φ2.6mm 2本とφ2.0mm 1本 φ2.6mm 1本とφ2.0mm 2本とφ1.6mm 1本	大

開発秘話

創業者・高橋悌二が「クリンプして接続する通電用端子」のことを「圧着端子」と命名し、国産初の製品を製造。このネーミングは、業界に普及していきました。

型番リスト

表示件数

型番

Eｼｮｳ(E-S)

Eﾀﾞｲ(E-L)

Eﾁｭｳ(E-M)

内径

(φ)

外径

(mm)

最小発注数量

4	5	1パック 100個入り
6.1	7.7	1パック 100個入り
5.3	6.9	1パック 100個入り

通常単価(税別) (税込単価)	通常出荷日

1,286円 ( 1,415円 )	在庫品1日目当日出荷可能
1,675円 ( 1,843円 )	在庫品1日目当日出荷可能
2,295円 ( 2,525円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

導電率・ネバり・性能に優れた終端重ねあわせ用スリーブ。
【特長】
・電線相互を圧着接続する終端重ね合わせ形の接続子。
・材質：JST独自の無酸素銅を使用。
・導電率・ネバりの点で優れ、電気的、機械的にも他の銅材に見られない最高の性能を示す。
・防食性のよい電機すずめっきと、JSTが開発した特殊処理済み。
・めっきの定着性が最良の状態で、電気抵抗が低く防蝕性能が優れている。
・大部分の標準品種には完全自動ろう付け機による良質のろう付けをおこなっています。大きな力で加圧されるろう付け部分は端子の性能を左右します。
【用途】
・屋内配線のボックス内の電線相互の終端接続用。
・放送・通信用同軸ケーブル（耐屈曲要ドロップワイヤー）。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

終端重ねあわせ用スリーブ（リングスリーブE形）のレビュー

4.8平均満足度：4.85件のレビュー

星5
80%
星4
20%
星3
0%
星2
0%
星1
0%

屋内配線の分岐

満足度：5.02021/02/27

幹線が2.6mmだったのでコネクタではなくリングスリーブを使いました。 1.6と2.0ならコネクタが主流ですが、2.6が...もっと読む

0人が参考にしています。

電気工事

満足度：4.02020/11/11

コネクタ式は手軽だけど、安価に済ませるならリングスリーブの方がコスパ良いです。規格品なので安心です。

0人が参考にしています。

屋内配線材の接続

満足度：5.02020/04/09

紙箱入りで他社製より少し割安です。プラケースは付属しません。規格品なので安心して使用できます。

0人が参考にしています。

設備機器の配線修復で使用

満足度：5.02019/03/27

以前から使用しているスリーブであるため購入しています。使用実績があるため使い勝手もよく、導電性やネバり、防食性能に関して...もっと読む

0人が参考にしています。

機械の配線に使用

満足度：5.02018/12/26

使いやすさと価格が見合っていたので、購入しました。品質の面では特に問題なかったです。配線作業が楽にできて、使い勝手がよか...もっと読む

0人が参考にしています。

5件全て見る

よくあるご質問（FAQ）

Q適用電線範囲を満足していればどんな電線の組み合わせでも使用可能でしょうか？

JSTのカタログの電線組み合わせ以外でのご使用は推奨致しません。
