内外電機

電線固定金具

Name: 電線固定金具
Brand: 内外電機
SKU: 222000578163
Rating: 4 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 1,644円～2,651円

税込単価: 1,808円～2,916円

金属製電線固定取付金具。【特長】・電線の固定と支持ができる。・豊富な寸法から選...

詳細情報を確認する

種類
その他
材質
鉄パイプ
代表規格
CA

未確定：候補が18型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

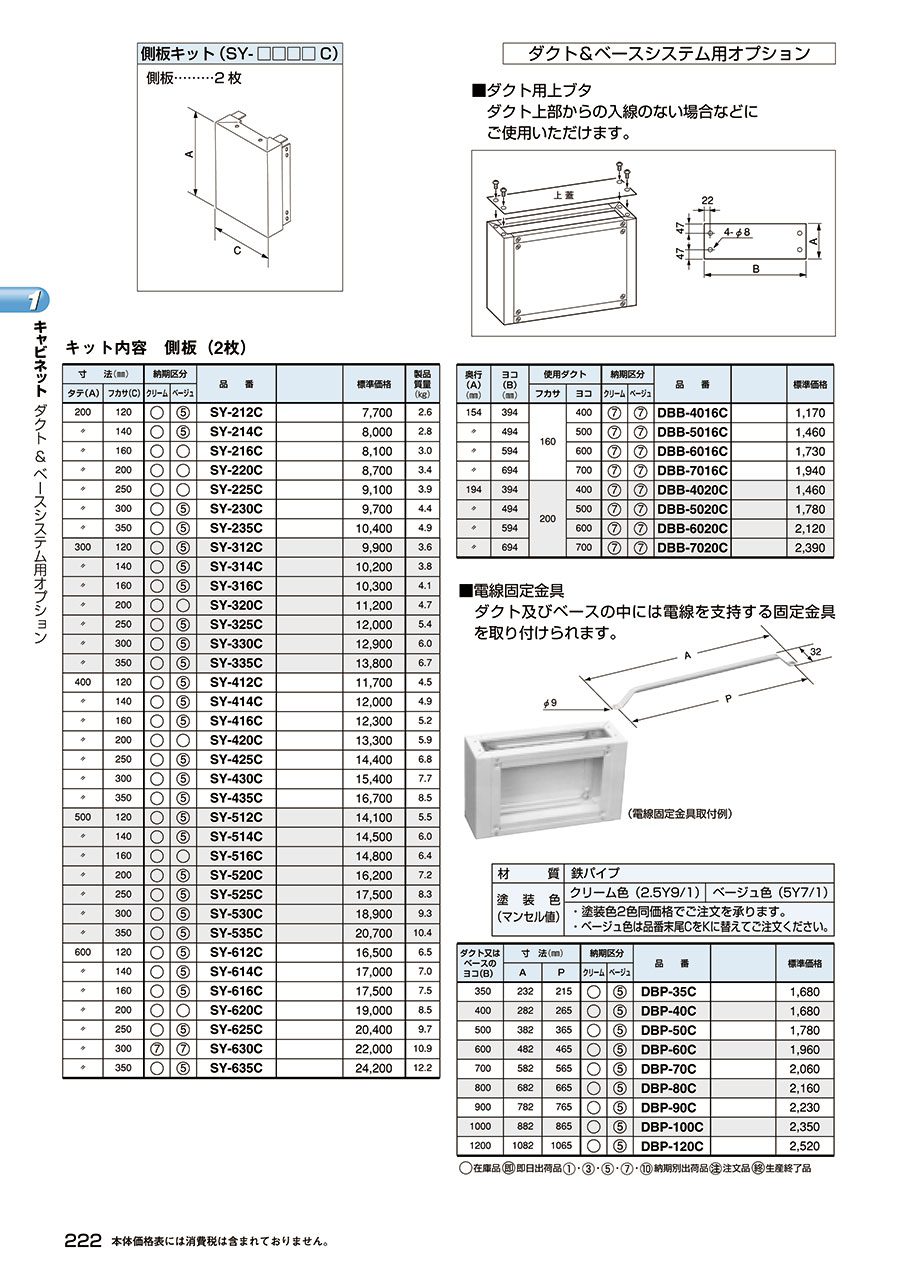

電線固定金具の外形図と寸法

電線固定金具の外形図

電線固定金具取付例

ダクト又はベースのヨコ（B）	寸法（mm）		品番
ダクト又はベースのヨコ（B）	A	P	品番
350	232	215	DBP-35C
400	282	265	DBP-40C
500	382	365	DBP-50C
600	482	465	DBP-60C
700	582	565	DBP-70C
800	682	665	DBP-80C
900	782	765	DBP-90C
1000	882	865	DBP-100C
1200	1082	1065	DBP-120C

材質:鉄パイプ
塗装色（マンセル値）:クリーム色（2.5Y9/1）ベージュ色（5Y7/1）
ベージュ色は品番末尾CをKに替えてご注文ください。

型番リスト

表示件数

型番

関連

長さ

(mm)

材質色

RoHS?

最小発注数量

データシート	232	クリーム色(2.5Y9/1)	10	1個
データシート	232	ベージュ色(5Y7/1)	10	1個
データシート	282	クリーム色(2.5Y9/1)	10	1個
データシート	282	ベージュ色(5Y7/1)	10	1個
データシート	382	クリーム色(2.5Y9/1)	10	1個
データシート	382	ベージュ色(5Y7/1)	10	1個
データシート	482	クリーム色(2.5Y9/1)	10	1個
データシート	482	ベージュ色(5Y7/1)	10	1個
データシート	582	クリーム色(2.5Y9/1)	10	1個
データシート	582	ベージュ色(5Y7/1)	10	1個
データシート	682	クリーム色(2.5Y9/1)	10	1個
データシート	682	ベージュ色(5Y7/1)	10	1個
データシート	782	クリーム色(2.5Y9/1)	10	1個
データシート	782	ベージュ色(5Y7/1)	10	1個
データシート	882	クリーム色(2.5Y9/1)	10	1個
データシート	882	ベージュ色(5Y7/1)	10	1個
データシート	1082	クリーム色(2.5Y9/1)	10	1個
データシート	1082	ベージュ色(5Y7/1)	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,942円 ( 2,136円 )	在庫品1日目当日出荷可能
1,727円 ( 1,900円 )	7日目
1,942円 ( 2,136円 )	在庫品1日目当日出荷可能
1,644円 ( 1,808円 )	7日目
2,073円 ( 2,280円 )	在庫品1日目当日出荷可能
1,844円 ( 2,028円 )	7日目
1,951円 ( 2,146円 )	5日目
2,032円 ( 2,235円 )	7日目
2,194円 ( 2,413円 )	5日目
2,193円 ( 2,412円 )	7日目
2,140円 ( 2,354円 )	5日目
2,139円 ( 2,353円 )	7日目
2,195円 ( 2,415円 )	5日目
2,304円 ( 2,534円 )	7日目
2,305円 ( 2,536円 )	5日目
2,420円 ( 2,662円 )	7日目
2,404円 ( 2,644円 )	5日目
2,651円 ( 2,916円 )	7日目

詳細情報

基本情報

基本情報

金属製電線固定取付金具。
【特長】
・電線の固定と支持ができる。
・豊富な寸法から選べる。
・ダクト及びベースの中には電線を支持する固定金具を取り付けられます。
【用途】
・キャビネット、ダクトなどで電線を固定・支持などに。

日東工業ボックス穴加工サービス開始しました！
・Webで簡単設計（CAD知識は不要！）
・短納期出荷
・固有型番発行で注文から管理まで一括管理
→サービス詳細はこちら

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
絶縁支持台

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
