内外電機

CRH型制御盤キャビネット屋外水切防水形

カタログ |

通常単価(税別): 15,741円～49,214円

税込単価: 17,315円～54,135円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：5 日目～

金属製の屋外制御盤キャビネット。【特長】・機械操作・制御用などの機器取り付けに...

用途
制御・中継
材質
鉄
穴加工対応
非対応
開閉形状
ハンドル
板厚（本体） (mm)
1.6
板厚（扉・カバー） (mm)
1.6
代表規格
なし

未確定：候補が314型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

CRH形制御盤キャビネット屋外水切防水形の寸法

CRHZ504020SC

木製基板 12mm

鉄製基板 2.3mm

材質:鉄ドア1.6mm ボデー1.6mm
ハンドル:防水スイングハンドル（キーNo.NCH200）小（NCH-13P）タテ1,000mm以下中（NCH-12P）タテ1,100mm以上
塗装色（マンセル値）:クリーム色（2.5Y9/1）ベージュ色（5Y7/1）
ベージュ色は品番末尾CをKに替えてご注文ください。鉄製基板はクリーム色（2.5Y9/1）です。
アース端子:銅製国土交通省仕様ネジ M8×16（緑頭）
片開きタイプでタテ 600mm 以下ヨコ 600mm 以下は IP54。タテ 600mmを超える場合はIP44。両開きタイプは IP33。

深さ120mm

有効深さ（Y）木製基板付 93mm 鉄製基板付 100mm
ハンドル下有効深さ（Z）木製基板付 62mm 鉄製基板付 69mm

寸法（mm）			ドア	木製基板付	鉄製基板付	基板寸法（mm）		製品質量（㎏）
タテ（A）	ヨコ（B）	フカサ（C）	ドア	品番	品番	タテ（D）	ヨコ（E)	木製基板付	鉄製基板付
400	300	120	片開	CRHZ403012WC	CRHZ403012SC	320	220	8.6	9.6
500	〃	〃	〃	CRHZ503012WC	CRHZ503012SC	420	〃	9.9	11.3
600	〃	〃	〃	CRHZ603012WC	CRHZ603012SC	520	〃	11.3	12.9
300	400	120	片開	CRHZ304012WC	CRHZ304012SC	220	320	8.7	9.8
400	〃	〃	〃	CRHZ404012WC	CRHZ404012SC	320	〃	10.4	11.8
500	〃	〃	〃	CRHZ504012WC	CRHZ504012SC	420	〃	12.0	13.9
600	〃	〃	〃	CRHZ604012WC	CRHZ604012SC	520	〃	13.7	16.0
700	〃	〃	〃	CRHZ704012WC	CRHZ704012SC	620	〃	15.3	18.0
800	〃	〃	〃	CRHZ804012WC	CRHZ804012SC	720	〃	17.0	20.1
900	〃	〃	〃	CRHZ904012WC	CRHZ904012SC	820	〃	18.6	22.1
300	500	120	片開	CRHZ305012WC	CRHZ305012SC	220	420	10.2	11.5
400	〃	〃	〃	CRHZ405012WC	CRHZ405012SC	320	〃	12.1	14.0
500	〃	〃	〃	CRHZ505012WC	CRHZ505012SC	420	〃	14.1	16.5
600	〃	〃	〃	CRHZ605012WC	CRHZ605012SC	520	〃	16.1	19.0
700	〃	〃	〃	CRHZ705012WC	CRHZ705012SC	620	〃	18.0	21.5
800	〃	〃	〃	CRHZ805012WC	CRHZ805012SC	720	〃	20.0	24.0
400	600	120	片開	CRHZ406012WC	CRHZ406012SC	320	520	13.9	16.2
500	〃	〃	〃	CRHZ506012WC	CRHZ506012SC	420	〃	16.2	19.2
600	〃	〃	〃	CRHZ606012WC	CRHZ606012SC	520	〃	18.5	22.1
700	〃	〃	〃	CRHZ706012WC	CRHZ706012SC	620	〃	20.8	25.0
800	〃	〃	〃	CRHZ806012WC	CRHZ806012SC	720	〃	23.1	27.9

深さ160mm

有効深さ（Y）木版基板付 133mm 鉄板基板付 140mm
ハンドル下有効深さ（Z）木製基板付 102mm 鉄製基板付 109mm

寸法（mm）			ドア	木製基板付	鉄製基板付	基板寸法（mm）		製品質量（㎏）
タテ（A）	ヨコ（B）	フカサ（C）	ドア	品番	品番	タテ（D)	ヨコ（E）	木製基板付	鉄製基板付
350	300	160	片開	CRHZ353016WC	CRHZ353016SC	270	220	8.6	9.5
400	〃	〃	〃	CRHZ403016WC	CRHZ403016SC	320	〃	9.3	10.4
450	〃	〃	〃	CRHZ453016WC	CRHZ453016SC	370	〃	10.0	11.2
500	〃	〃	〃	CRHZ503016WC	CRHZ503016SC	420	〃	10.8	12.1
300	400	160	片開	CRHZ304016WC	CRHZ304016SC	220	320	9.5	10.5
400	〃	〃	〃	CRHZ404016WC	CRHZ404016SC	320	〃	11.2	12.7
500	〃	〃	〃	CRHZ504016WC	CRHZ504016SC	420	〃	13.0	14.9
600	〃	〃	〃	CRHZ604016WC	CRHZ604016SC	520	〃	14.7	17.0
700	〃	〃	〃	CRHZ704016WC	CRHZ704016SC	620	〃	16.5	19.2
800	〃	〃	〃	CRHZ804016WC	CRHZ804016SC	720	〃	18.2	21.3
900	〃	〃	〃	CRHZ904016WC	CRHZ904016SC	820	〃	19.9	23.5
1000	〃	〃	〃	CRHZ104016WC	CRHZ104016SC	920	〃	21.7	25.6
1100	〃	〃	〃	CRHZ114016WC	CRHZ114016SC	1020	〃	23.5	27.9
300	500	160	片開	CRHZ305016WC	CRHZ305016SC	220	420	11.0	12.4
400	〃	〃	〃	CRHZ405016WC	CRHZ405016SC	320	〃	13.1	15.0
500	〃	〃	〃	CRHZ505016WC	CRHZ505016SC	420	〃	15.2	17.6
600	〃	〃	〃	CRHZ605016WC	CRHZ605016SC	520	〃	17.2	20.2
700	〃	〃	〃	CRHZ705016WC	CRHZ705016SC	620	〃	19.3	22.8
800	〃	〃	〃	CRHZ805016WC	CRHZ805016SC	720	〃	21.4	25.3
900	〃	〃	〃	CRHZ905016WC	CRHZ905016SC	820	〃	23.4	27.9
1000	〃	〃	〃	CRHZ105016WC	CRHZ105016SC	920	〃	25.5	30.5
400	600	160	片開	CRHZ406016WC	CRHZ406016SC	320	520	15.0	17.3
500	〃	〃	〃	CRHZ506016WC	CRHZ506016SC	420	〃	17.4	20.3
600	〃	〃	〃	CRHZ606016WC	CRHZ606016SC	520	〃	19.8	23.3
700	〃	〃	〃	CRHZ706016WC	CRHZ706016SC	620	〃	22.1	26.3
800	〃	〃	〃	CRHZ806016WC	CRHZ806016SC	720	〃	24.5	29.4

※ 上記以外のタイプ・型番につきましては、カタログをご確認ください。

型番リスト

表示件数

...

型番

関連

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

基板・中板

保護機能(耐環境性)

塗装色

板厚（中板）

(mm)

最小発注数量

データシート	400	1000	160	鉄製	IP44	クリーム（2.5Y9/1）	2.3	1個
データシート	400	1000	160	鉄製	IP44	ベージュ（5Y7/1）	2.3	1個
データシート	400	1000	160	木製	IP44	クリーム（2.5Y9/1）	12	1個
データシート	400	1000	160	木製	IP44	ベージュ（5Y7/1）	12	1個
データシート	500	1000	160	木製	IP44	クリーム（2.5Y9/1）	12	1個
データシート	500	1000	160	木製	IP44	ベージュ（5Y7/1）	12	1個
データシート	500	1000	200	木製	IP44	クリーム（2.5Y9/1）	12	1個
データシート	500	1000	200	木製	IP44	ベージュ（5Y7/1）	12	1個
データシート	400	1100	160	鉄製	IP44	クリーム（2.5Y9/1）	2.3	1個
データシート	400	1100	160	鉄製	IP44	ベージュ（5Y7/1）	2.3	1個
データシート	400	1100	160	木製	IP44	クリーム（2.5Y9/1）	12	1個
データシート	400	1100	160	木製	IP44	ベージュ（5Y7/1）	12	1個
データシート	400	300	120	鉄製	IP54	クリーム（2.5Y9/1）	2.3	1個
データシート	400	300	120	鉄製	IP54	ベージュ（5Y7/1）	2.3	1個
データシート	400	300	120	木製	IP54	クリーム（2.5Y9/1）	12	1個
データシート	400	300	120	木製	IP54	ベージュ（5Y7/1）	12	1個
データシート	400	300	160	鉄製	IP54	クリーム（2.5Y9/1）	2.3	1個
データシート	400	300	160	鉄製	IP54	ベージュ（5Y7/1）	2.3	1個
データシート	400	300	160	木製	IP54	クリーム（2.5Y9/1）	12	1個
データシート	400	300	160	木製	IP54	ベージュ（5Y7/1）	12	1個
データシート	400	300	200	鉄製	IP54	クリーム（2.5Y9/1）	2.3	1個
データシート	400	300	200	鉄製	IP54	ベージュ（5Y7/1）	2.3	1個
データシート	400	300	200	木製	IP54	クリーム（2.5Y9/1）	12	1個
データシート	400	300	200	木製	IP54	ベージュ（5Y7/1）	12	1個
データシート	500	300	120	鉄製	IP54	クリーム（2.5Y9/1）	2.3	1個
データシート	500	300	120	鉄製	IP54	ベージュ（5Y7/1）	2.3	1個
データシート	500	300	120	木製	IP54	クリーム（2.5Y9/1）	12	1個
データシート	500	300	120	木製	IP54	ベージュ（5Y7/1）	12	1個
データシート	500	300	160	鉄製	IP54	クリーム（2.5Y9/1）	2.3	1個
データシート	500	300	160	鉄製	IP54	ベージュ（5Y7/1）	2.3	1個
データシート	500	300	160	木製	IP54	クリーム（2.5Y9/1）	12	1個
データシート	500	300	160	木製	IP54	ベージュ（5Y7/1）	12	1個
データシート	500	300	200	鉄製	IP54	クリーム（2.5Y9/1）	2.3	1個
データシート	500	300	200	鉄製	IP54	ベージュ（5Y7/1）	2.3	1個
データシート	500	300	200	木製	IP54	クリーム（2.5Y9/1）	12	1個
データシート	500	300	200	木製	IP54	ベージュ（5Y7/1）	12	1個
データシート	300	350	160	鉄製	IP54	クリーム（2.5Y9/1）	2.3	1個
データシート	300	350	160	鉄製	IP54	ベージュ（5Y7/1）	2.3	1個
データシート	300	350	160	木製	IP54	クリーム（2.5Y9/1）	12	1個
データシート	300	350	160	木製	IP54	ベージュ（5Y7/1）	12	1個
データシート	300	400	120	鉄製	IP54	クリーム（2.5Y9/1）	2.3	1個
データシート	300	400	120	鉄製	IP54	ベージュ（5Y7/1）	2.3	1個
データシート	300	400	120	木製	IP54	クリーム（2.5Y9/1）	12	1個
データシート	300	400	120	木製	IP54	ベージュ（5Y7/1）	12	1個
データシート	300	400	160	鉄製	IP54	クリーム（2.5Y9/1）	2.3	1個
データシート	300	400	160	鉄製	IP54	ベージュ（5Y7/1）	2.3	1個
データシート	300	400	160	木製	IP54	クリーム（2.5Y9/1）	12	1個
データシート	300	400	160	木製	IP54	ベージュ（5Y7/1）	12	1個
データシート	300	400	200	鉄製	IP54	クリーム（2.5Y9/1）	2.3	1個
データシート	300	400	200	鉄製	IP54	ベージュ（5Y7/1）	2.3	1個
データシート	300	400	200	木製	IP54	クリーム（2.5Y9/1）	12	1個
データシート	300	400	200	木製	IP54	ベージュ（5Y7/1）	12	1個
データシート	400	400	120	鉄製	IP54	クリーム（2.5Y9/1）	2.3	1個
データシート	400	400	120	鉄製	IP54	ベージュ（5Y7/1）	2.3	1個
データシート	400	400	120	木製	IP54	クリーム（2.5Y9/1）	12	1個
データシート	400	400	120	木製	IP54	ベージュ（5Y7/1）	12	1個
データシート	400	400	160	鉄製	IP54	クリーム（2.5Y9/1）	2.3	1個
データシート	400	400	160	鉄製	IP54	ベージュ（5Y7/1）	2.3	1個
データシート	400	400	160	木製	IP54	クリーム（2.5Y9/1）	12	1個
データシート	400	400	160	木製	IP54	ベージュ（5Y7/1）	12	1個

通常単価(税別) (税込単価)	通常出荷日

44,007円 ( 48,408円 )	7日目
44,007円 ( 48,408円 )	8日目
41,928円 ( 46,121円 )	7日目
41,928円 ( 46,121円 )	8日目
47,214円 ( 51,935円 )	5日目
47,214円 ( 51,935円 )	8日目
49,214円 ( 54,135円 )	5日目
49,214円 ( 54,135円 )	5日目
47,552円 ( 52,307円 )	7日目
47,552円 ( 52,307円 )	8日目
45,286円 ( 49,815円 )	7日目
45,286円 ( 49,815円 )	7日目
15,797円 ( 17,377円 )	5日目
15,797円 ( 17,377円 )	7日目
15,861円 ( 17,447円 )	5日目
15,861円 ( 17,447円 )	7日目
17,642円 ( 19,406円 )	5日目
17,642円 ( 19,406円 )	7日目
17,642円 ( 19,406円 )	5日目
17,642円 ( 19,406円 )	7日目
24,071円 ( 26,478円 )	7日目
24,071円 ( 26,478円 )	7日目
24,071円 ( 26,478円 )	7日目
24,071円 ( 26,478円 )	7日目
19,456円 ( 21,402円 )	7日目
19,456円 ( 21,402円 )	7日目
19,394円 ( 21,333円 )	7日目
19,394円 ( 21,333円 )	7日目
22,643円 ( 24,907円 )	7日目
22,643円 ( 24,907円 )	7日目
22,643円 ( 24,907円 )	7日目
22,643円 ( 24,907円 )	7日目
27,714円 ( 30,485円 )	9日目
27,714円 ( 30,485円 )	9日目
27,714円 ( 30,485円 )	9日目
27,714円 ( 30,485円 )	9日目
16,947円 ( 18,642円 )	5日目
16,947円 ( 18,642円 )	5日目
16,857円 ( 18,543円 )	5日目
16,857円 ( 18,543円 )	5日目
15,741円 ( 17,315円 )	5日目
15,741円 ( 17,315円 )	7日目
15,803円 ( 17,383円 )	5日目
15,803円 ( 17,383円 )	7日目
17,357円 ( 19,093円 )	5日目
17,357円 ( 19,093円 )	5日目
17,357円 ( 19,093円 )	5日目
17,357円 ( 19,093円 )	5日目
23,428円 ( 25,771円 )	5日目
23,428円 ( 25,771円 )	7日目
23,428円 ( 25,771円 )	5日目
23,428円 ( 25,771円 )	7日目
18,999円 ( 20,899円 )	5日目
18,999円 ( 20,899円 )	7日目
18,999円 ( 20,899円 )	5日目
18,999円 ( 20,899円 )	7日目
21,142円 ( 23,256円 )	5日目
21,142円 ( 23,256円 )	5日目
21,142円 ( 23,256円 )	5日目
21,142円 ( 23,256円 )	5日目

...

基本情報

基本情報

金属製の屋外制御盤キャビネット。
【特長】
・機械操作・制御用などの機器取り付けに最適です
・継ぎ目のない発泡ポリウレタンを採用していますので高いシール性を確保します
・塗装は環境にやさしく、耐久性（防錆力）に優れた粉体塗装を採用しています
・ハンドルは防水平面ハンドル
【用途】
・屋外で使用可能
・電源、制御機器などの収納に最適

日東工業ボックス穴加工サービス開始しました！
・Webで簡単設計（CAD知識は不要！）
・短納期出荷
・固有型番発行で注文から管理まで一括管理
→サービス詳細はこちら

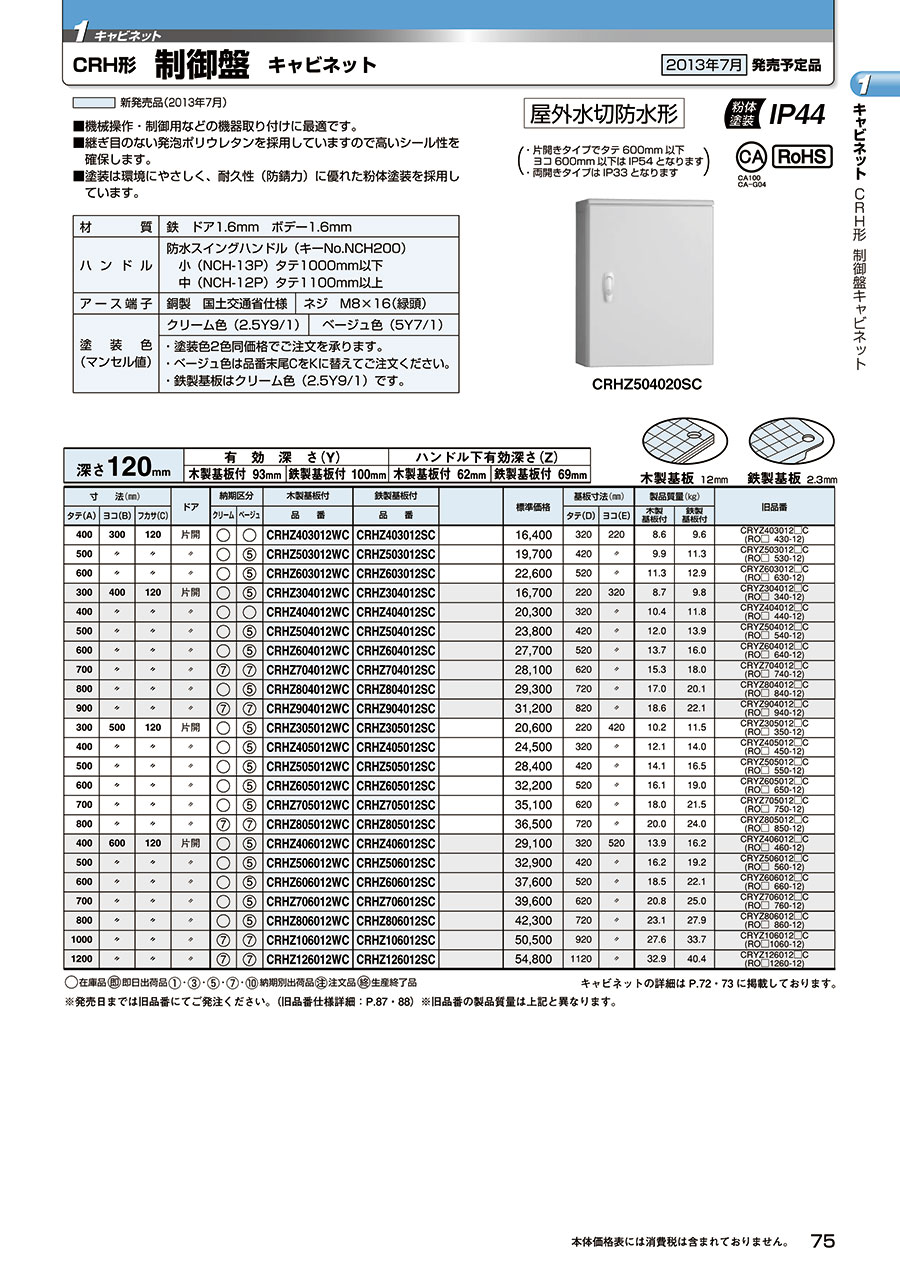

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
