内外電機

フリープラボックス

Name: フリープラボックス
Brand: 内外電機
SKU: 222000577522
Rating: 4 (1 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 1,332円～4,052円

税込単価: 1,465円～4,457円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

内外電機

プラスチックボックス

通常価格(税別)： 1,174円 (税込価格：1,291円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

内外電機

プラスチックボックス（透明ドア付）

通常価格(税別)： 1,885円 (税込価格：2,074円)

通常出荷日：在庫品1日目

【特長】・基板と本体が一体で機器の取り付けが簡単・アース工事が不要・穴あけなど...

詳細情報を確認する

端子台有無
端子台無し
材質
樹脂
サイズ
固定サイズ
穴加工対応
非対応
形状
指定なし
基板・中板
無
保護機能（耐環境性）
IP33
塗装色
ライトグレー
代表規格
なし

ご注意

【仕様変更のお知らせ】
2018年1月より素材および塗装色が変更となります。
（1）塗装色：ライトグレー色マンセル値（2.5PB7/2→5PB7/2）
（2）素材： ABS樹脂→AES樹脂
在庫状況により新旧在庫が混在する可能性がございますのでご了承ください。

未確定：候補が6型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

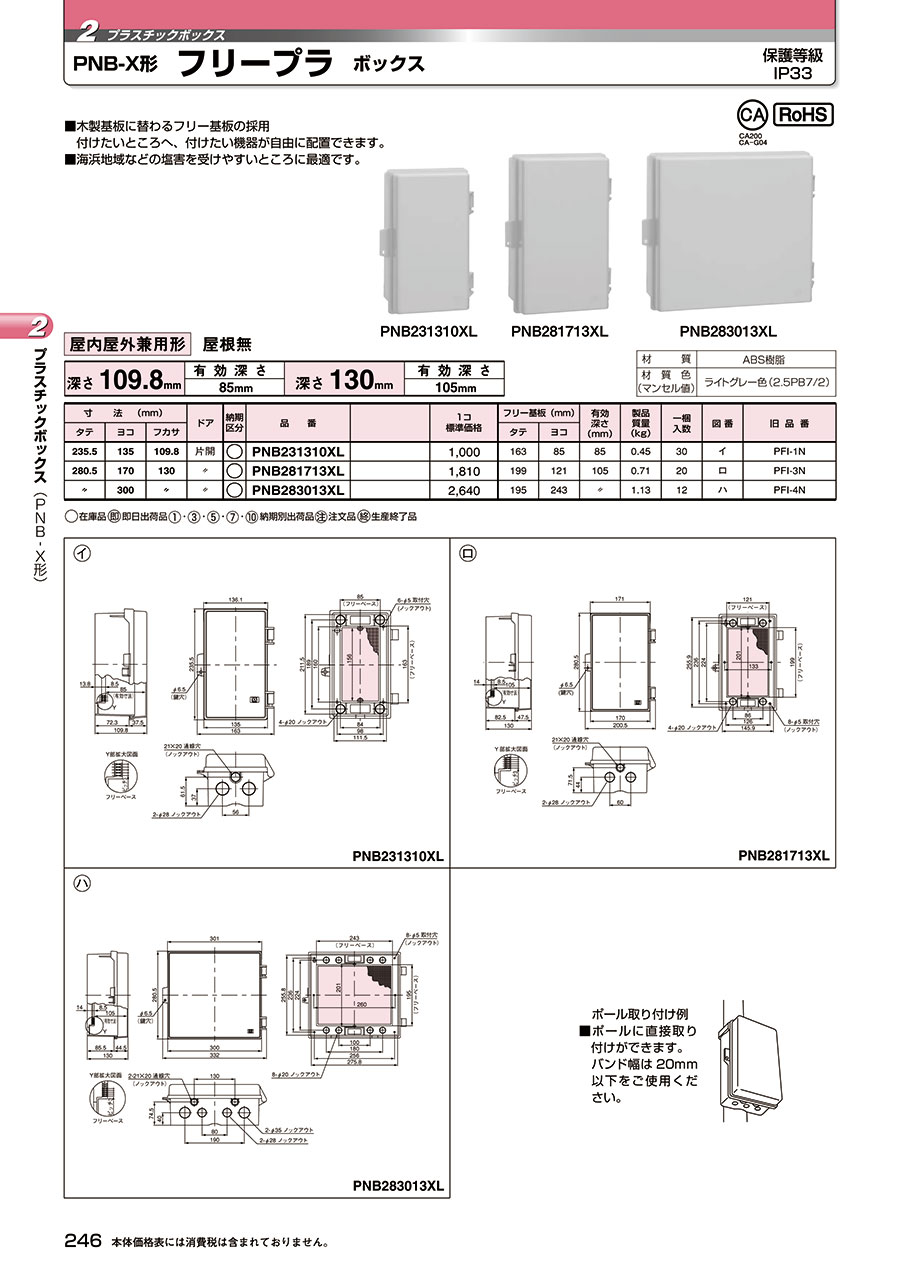

PNB-X形屋内屋外兼用形屋根無の外形図と寸法

PNB231310XL

PNB281713XL

PNB283013XL

PNB231310XLの外形図

PNB281713XLの外形図

PNB283013XLの外形図

ポール取り付け例
ポールに直接取り付けができます。バンド幅は 20mm以下をご使用ください

寸法（mm）			ドア	品番	フリー基板（mm）		有効深さ（mm）	製品質量（kg）
タテ	ヨコ	フカサ	ドア	品番	タテ	ヨコ	有効深さ（mm）	製品質量（kg）
235.5	135	109.8	片開	PNB231310XL	163	85	85	0.45
280.5	170	130	〃	PNB281713XL	199	121	105	0.71
〃	300	〃	〃	PNB283013XL	195	243	〃	1.13

材質:AES樹脂
材質色（マンセル値）:ライトグレー色（5PB7/2）

PYB-X形屋外用屋根付の外形図と寸法

PYB231310XL

PYB281713XL

PYB283013XL

寸法（mm）			ドア	品番	フリー基板（mm）		有効深さ（mm）	製品質量（kg）
タテ	ヨコ	フカサ	ドア	品番	タテ	ヨコ	有効深さ（mm）	製品質量（kg）
235.5	135	109.8	片開	PYB231310XL	163	85	85	0.53
280.5	170	130	〃	PYB281713XL	199	121	105	0.82
〃	300	〃	〃	PYB283013XL	195	243	〃	1.31

材質:AES樹脂
材質色（マンセル値）:ライトグレー色（5PB7/2）

PYB231310XLの外形図

PYB281713XLの外形図

PYB283013XLの外形図

ポール取り付け例
ポールに直接取り付けができます。バンド幅は 20mm以下をご使用ください

型番リスト

表示件数

型番

関連	外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	設置	RoHS?	最小発注数量

データシート	135	235.5	109.8	屋内・屋外兼用	-	1個
データシート	170	280.5	130	屋内・屋外兼用	10	1個
データシート	300	280.5	130	屋内・屋外兼用	-	1個
データシート	135	235.5	109.8	屋外	-	1個
データシート	170	280.5	130	屋外	10	1個
データシート	300	280.5	130	屋外	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,332円 ( 1,465円 )	在庫品1日目当日出荷可能
2,895円 ( 3,185円 )	在庫品1日目当日出荷可能
3,816円 ( 4,198円 )	5日目
1,644円 ( 1,808円 )	5日目
3,205円 ( 3,526円 )	6日目
4,052円 ( 4,457円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・基板と本体が一体で機器の取り付けが簡単
・アース工事が不要
・穴あけなどの加工が容易にできる
・IP33
・木製基板に替わるフリー基板の採用付けたいところへ、付けたい機器が自由に配置できます
【用途】
・海浜地域などの塩害を受けやすいところに最適です

ご注意

【仕様変更のお知らせ】
2018年1月より素材および塗装色が変更となります。
（1）塗装色：ライトグレー色マンセル値（2.5PB7/2→5PB7/2）
（2）素材： ABS樹脂→AES樹脂
在庫状況により新旧在庫が混在する可能性がございますのでご了承ください。

日東工業ボックス穴加工サービス開始しました！
・Webで簡単設計（CAD知識は不要！）
・短納期出荷
・固有型番発行で注文から管理まで一括管理
→サービス詳細はこちら

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】CF形ボックス（防水・防塵構造）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
