内外電機

CCN型コントロールボックス（防塵パッキン付）

カタログ |

数量スライド割引

通常単価(税別): 6,849円～36,765円

税込単価: 7,534円～40,442円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：5 日目～

金属製コントロールボックス。【特長】・パッキン付きなので外部からの塵を防ぎ内部...

用途
制御・中継
材質
鉄
穴加工対応
非対応
開閉形状
パチン錠
基板・中板
鉄製
保護機能(耐環境性)
IP4X
塗装色
ベージュ（5Y7/1）
代表規格
なし

ご注意

【仕様変更のお知らせ】
本シリーズは21年12月18日よりブランド先にて一部仕様変更となっております。詳細はこちらをご確認ください。

未確定：候補が53型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

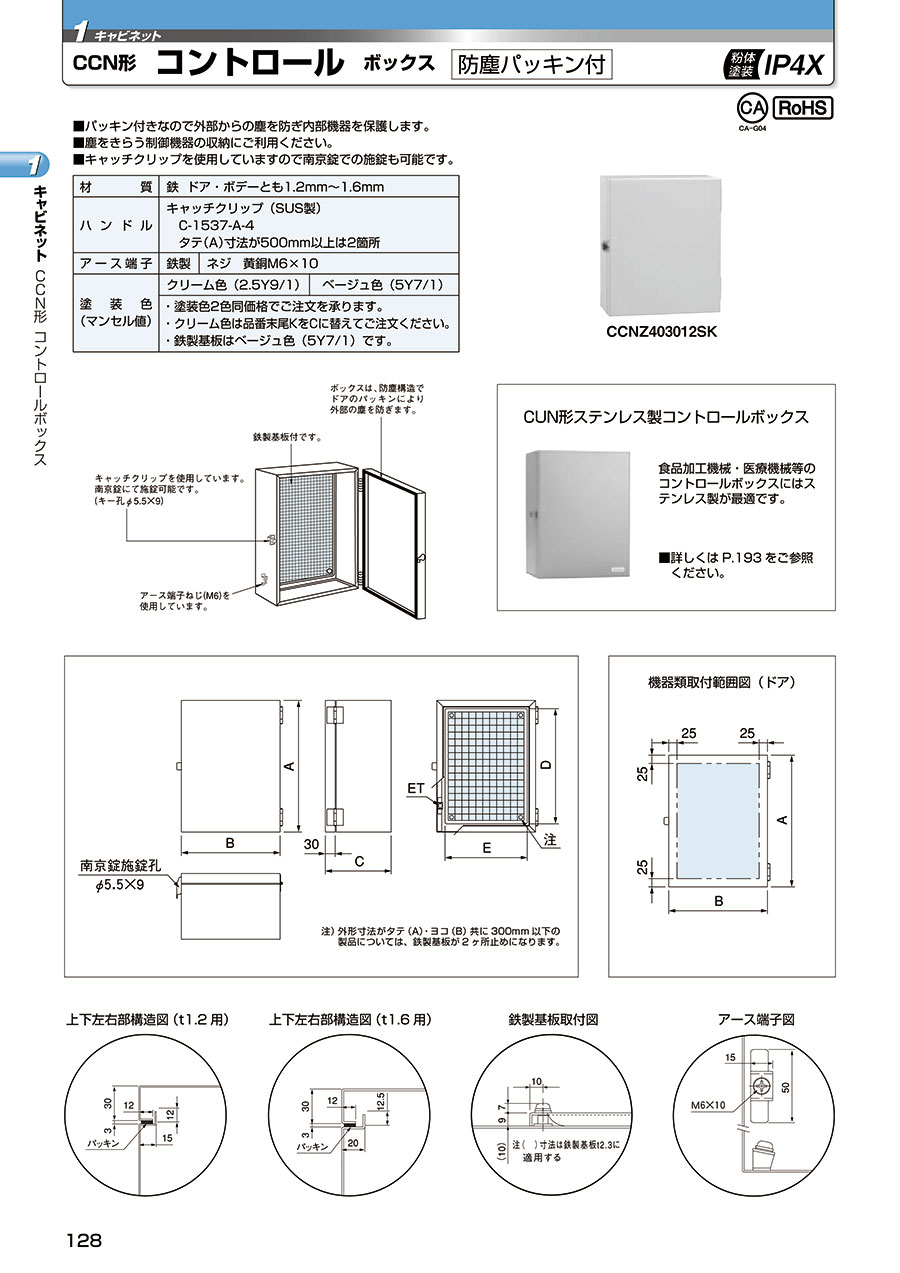

コントロールボックス防塵パッキン付の外形図と寸法

コントロールボックス防塵パッキン付の説明図

CCNZ403012SK

コントロールボックス防塵パッキン付の外形図
外形寸法がタテ（A）・ヨコ（B）共に 300mm 以下の製品については、鉄製基板が2ヶ所止めになります。

機器類取付範囲図（ドア）

上下左右部構造図（t1.2 用）

上下左右部構造図（t1.6 用）

鉄製基板取付図

アース端子図

深さ120mm 有効深さ105mm

寸法（㎜）			ドア	鉄製基板付	基板寸法（㎜）			ドア寸法（㎜）		板厚（㎜）		製品質量（㎏）
タテ（A）	ヨコ（B）	フカサ（C）	ドア	品番	タテ（D）	ヨコ（E）	板厚	タテ（A）	ヨコ（B）	ボデー	ドア	製品質量（㎏）
200	150	120	片開	CCNZ201512SK	150	100	1.6	200	150	1.2	1.2	2.2
200	200	120	片開	CCNZ202012SK	150	150	1.6	200	200	1.2	1.2	2.7
250	200	120	片開	CCNZ252012SK	200	150	1.6	250	200	1.2	1.2	3.1
400	200	120	片開	CCNZ402012SK	350	150	2.3	400	200	1.2	1.2	4.4
200	250	120	片開	CCNZ202512SK	150	200	1.6	200	250	1.2	1.2	3.1
300	250	120	片開	CCNZ302512SK	250	200	1.6	300	250	1.2	1.2	4.1
200	300	120	片開	CCNZ203012SK	150	250	1.6	200	300	1.2	1.2	3.5
250	300	120	片開	CCNZ253012SK	200	250	1.6	250	300	1.2	1.2	4.1
300	300	120	片開	CCNZ303012SK	250	250	1.6	300	300	1.2	1.2	4.7
400	300	120	片開	CCNZ403012SK	350	250	2.3	400	300	1.6	1.6	6.9
300	400	120	片開	CCNZ304012SK	250	350	2.3	300	400	1.6	1.6	7.8

深さ150mm 有効深さ135mm

寸法（㎜）			ドア	鉄製基板付	基板寸法（㎜）			ドア寸法（㎜）		板厚（㎜）		製品質量（㎏）
タテ（A）	ヨコ（B）	フカサ（C）	ドア	品番	タテ（D）	ヨコ（E）	板厚	タテ（A）	ヨコ（B）	ボデー	ドア	製品質量（㎏）
200	150	150	片開	CCNZ201515SK	150	100	1.6	200	150	1.2	1.2	2.5
200	200	150	片開	CCNZ202015SK	150	150	1.6	200	200	1.2	1.2	2.9
250	200	150	片開	CCNZ252015SK	200	150	1.6	250	200	1.2	1.2	3.2
400	200	150	片開	CCNZ402015SK	350	150	2.3	400	200	1.2	1.2	4.8
200	250	150	片開	CCNZ202515SK	150	200	1.6	200	250	1.2	1.2	3.2
250	250	150	片開	CCNZ252515SK	200	200	1.6	250	250	1.2	1.2	3.8
300	250	150	片開	CCNZ302515SK	250	200	1.6	300	250	1.2	1.2	4.3
200	300	150	片開	CCNZ203015SK	150	250	1.6	200	300	1.2	1.2	4.1
250	300	150	片開	CCNZ253015SK	200	250	1.6	250	300	1.2	1.2	4.3
300	300	150	片開	CCNZ303015SK	250	250	1.6	300	300	1.2	1.2	4.9
400	300	150	片開	CCNZ403015SK	350	250	2.3	400	300	1.6	1.6	7.5
500	300	150	片開	CCNZ503015SK	450	250	2.3	500	300	1.6	1.6	9.0
250	350	150	片開	CCNZ253515SK	200	300	2.3	250	350	1.2	1.2	5.7
300	350	150	片開	CCNZ303515SK	250	300	2.3	300	350	1.2	1.2	5.5
350	350	150	片開	CCNZ353515SK	300	300	2.3	350	350	1.6	1.6	7.7
300	400	150	片開	CCNZ304015SK	250	350	2.3	300	400	1.6	1.6	8.1
400	400	150	片開	CCNZ404015SK	350	350	2.3	400	400	1.6	1.6	9.2
500	400	150	片開	CCNZ504015SK	450	350	2.3	500	400	1.6	1.6	12.2
300	500	150	片開	CCNZ305015SK	250	450	2.3	300	500	1.6	1.6	10.0
400	500	150	片開	CCNZ405015SK	350	450	2.3	400	500	1.6	1.6	12.0
500	500	150	片開	CCNZ505015SK	450	450	2.3	500	500	1.6	1.6	14.6

深さ200mm 有効深さ185mm

寸法（㎜）			ドア	鉄製基板付	基板寸法（㎜）			ドア寸法（㎜）		板厚（㎜）		製品質量（㎏）
タテ（A）	ヨコ（B）	フカサ（C）	ドア	品番	タテ（D）	ヨコ（E）	板厚	タテ（A）	ヨコ（B）	ボデー	ドア	製品質量（㎏）
250	300	200	片開	CCNZ253020SK	200	250	1.6	250	300	1.2	1.2	5.4
300	300	200	片開	CCNZ303020SK	250	250	1.6	300	300	1.2	1.2	5.5
400	300	200	片開	CCNZ403020SK	350	250	2.3	400	300	1.6	1.6	8.4
300	400	200	片開	CCNZ304020SK	250	350	2.3	300	400	1.6	1.6	9.7
350	400	200	片開	CCNZ354020SK	300	350	2.3	350	400	1.6	1.6	9.5
400	400	200	片開	CCNZ404020SK	350	350	2.3	400	400	1.6	1.6	10.5
500	400	200	片開	CCNZ504020SK	450	350	2.3	500	400	1.6	1.6	13.3
600	400	200	片開	CCNZ604020SK	550	350	2.3	600	400	1.6	1.6	15.6
350	450	200	片開	CCNZ354520SK	300	400	2.3	350	450	1.6	1.6	12.1
300	500	200	片開	CCNZ305020SK	250	450	2.3	300	500	1.6	1.6	10.7
400	500	200	片開	CCNZ405020SK	350	450	2.3	400	500	1.6	1.6	13.1
500	500	200	片開	CCNZ505020SK	450	450	2.3	500	500	1.6	1.6	15.9
600	500	200	片開	CCNZ605020SK	550	450	2.3	600	500	1.6	1.6	18.5
500	600	200	片開	CCNZ506020SK	450	550	2.3	500	600	1.6	1.6	19.9
600	600	200	片開	CCNZ606020SK	550	550	2.3	600	600	1.6	1.6	21.5

深さ250mm 有効深さ235mm

寸法（㎜）			ドア	鉄製基板付	基板寸法（㎜）			ドア寸法（㎜）		板厚（㎜）		製品質量（㎏）
タテ（A）	ヨコ（B）	フカサ（C）	ドア	品番	タテ（D）	ヨコ（E）	板厚	タテ（A）	ヨコ（B）	ボデー	ドア	製品質量（㎏）
400	400	250	片開	CCNZ404025SK	350	350	2.3	400	400	1.6	1.6	12.8
400	500	250	片開	CCNZ405025SK	350	450	2.3	400	500	1.6	1.6	15.5
500	500	250	片開	CCNZ505025SK	450	450	2.3	500	500	1.6	1.6	17.2
600	600	250	片開	CCNZ606025SK	550	550	2.3	600	600	1.6	1.6	23.0

深さ300mm 有効深さ285mm

寸法（㎜）			ドア	鉄製基板付	基板寸法（㎜）			ドア寸法（㎜）		板厚（㎜）		製品質量（㎏）
タテ（A）	ヨコ（B）	フカサ（C）	ドア	品番	タテ（D）	ヨコ（E）	板厚	タテ（A）	ヨコ（B）	ボデー	ドア	製品質量（㎏）
500	500	300	片開	CCNZ505030SK	450	450	2.3	500	500	1.6	1.6	18.4
600	600	300	片開	CCNZ606030SK	550	550	2.3	600	600	1.6	1.6	24.6

型番リスト

表示件数

型番

関連

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

板厚（本体）

(mm)

板厚（扉・カバー）

(mm)

板厚（中板）

(mm)

RoHS?

最小発注数量

データシート	150	200	120	1.2	1.2	1.6	10	1個
データシート	150	200	150	1.2	1.2	1.6	10	1個
データシート	200	200	120	1.2	1.2	1.6	10	1個
データシート	200	200	150	1.2	1.2	1.6	10	1個
データシート	250	200	120	1.2	1.2	1.6	10	1個
データシート	250	200	150	1.2	1.2	1.6	10	1個
データシート	300	200	120	1.2	1.2	1.6	10	1個
データシート	300	200	150	1.2	1.2	1.6	10	1個
データシート	200	250	120	1.2	1.2	1.6	10	1個
データシート	200	250	150	1.2	1.2	1.6	10	1個
データシート	250	250	150	1.2	1.2	1.6	10	1個
データシート	300	250	120	1.2	1.2	1.6	10	1個
データシート	300	250	150	1.2	1.2	1.6	10	1個
データシート	300	250	200	1.2	1.2	1.6	10	1個
データシート	350	250	150	1.2	1.2	2.3	10	1個
データシート	250	300	120	1.2	1.2	1.6	10	1個
データシート	250	300	150	1.2	1.2	1.6	10	1個
データシート	300	300	120	1.2	1.2	1.6	10	1個
データシート	300	300	150	1.2	1.2	1.6	10	1個
データシート	300	300	200	1.2	1.2	1.6	10	1個
データシート	350	300	150	1.2	1.2	2.3	10	1個
データシート	400	300	120	1.6	1.6	2.3	10	1個
データシート	400	300	150	1.6	1.6	2.3	10	1個
データシート	400	300	200	1.6	1.6	2.3	10	1個
データシート	500	300	150	1.6	1.6	2.3	10	1個
データシート	500	300	200	1.6	1.6	2.3	10	1個
データシート	350	350	150	1.6	1.6	2.3	10	1個
データシート	400	350	200	1.6	1.6	2.3	10	1個
データシート	450	350	200	1.6	1.6	2.3	10	1個
データシート	200	400	120	1.2	1.2	2.3	10	1個
データシート	200	400	150	1.2	1.2	2.3	10	1個
データシート	300	400	120	1.6	1.6	2.3	10	1個
データシート	300	400	150	1.6	1.6	2.3	10	1個
データシート	300	400	200	1.6	1.6	2.3	10	1個
データシート	400	400	150	1.6	1.6	2.3	10	1個
データシート	400	400	200	1.6	1.6	2.3	10	1個
データシート	400	400	250	1.6	1.6	2.3	10	1個
データシート	500	400	150	1.6	1.6	2.3	10	1個
データシート	500	400	200	1.6	1.6	2.3	10	1個
データシート	500	400	250	1.6	1.6	2.3	10	1個
データシート	300	500	150	1.6	1.6	2.3	10	1個
データシート	400	500	150	1.6	1.6	2.3	10	1個
データシート	400	500	200	1.6	1.6	2.3	10	1個
データシート	500	500	150	1.6	1.6	2.3	10	1個
データシート	500	500	200	1.6	1.6	2.3	10	1個
データシート	500	500	250	1.6	1.6	2.3	10	1個
データシート	500	500	300	1.6	1.6	2.3	10	1個
データシート	600	500	200	1.6	1.6	2.3	10	1個
データシート	400	600	200	1.6	1.6	2.3	10	1個
データシート	500	600	200	1.6	1.6	2.3	10	1個
データシート	600	600	200	1.6	1.6	2.3	10	1個
データシート	600	600	250	1.6	1.6	2.3	10	1個
データシート	600	600	300	1.6	1.6	2.3	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,849円 ( 7,534円 )	5日目
7,349円 ( 8,084円 )	5日目
6,961円 ( 7,657円 )	5日目
7,267円 ( 7,994円 )	5日目
7,629円 ( 8,392円 )	5日目
7,629円 ( 8,392円 )	5日目
8,622円 ( 9,484円 )	5日目
8,691円 ( 9,560円 )	5日目
7,629円 ( 8,392円 )	5日目
8,134円 ( 8,947円 )	5日目
8,941円 ( 9,835円 )	5日目
9,785円 ( 10,764円 )	5日目
9,785円 ( 10,764円 )	5日目
11,479円 ( 12,627円 )	5日目
11,518円 ( 12,670円 )	5日目
9,785円 ( 10,764円 )	5日目
9,785円 ( 10,764円 )	5日目
10,885円 ( 11,974円 )	5日目
10,885円 ( 11,974円 )	5日目
12,250円 ( 13,475円 )	5日目
12,561円 ( 13,817円 )	5日目
12,561円 ( 13,817円 )	5日目
12,591円 ( 13,850円 )	5日目
13,914円 ( 15,305円 )	5日目
15,111円 ( 16,622円 )	5日目
17,697円 ( 19,467円 )	5日目
12,591円 ( 13,850円 )	5日目
16,390円 ( 18,029円 )	5日目
17,697円 ( 19,467円 )	5日目
10,181円 ( 11,199円 )	5日目
10,885円 ( 11,974円 )	5日目
12,561円 ( 13,817円 )	5日目
12,591円 ( 13,850円 )	5日目
13,914円 ( 15,305円 )	5日目
15,206円 ( 16,727円 )	5日目
17,697円 ( 19,467円 )	5日目
17,697円 ( 19,467円 )	5日目
17,697円 ( 19,467円 )	5日目
20,222円 ( 22,244円 )	5日目
23,986円 ( 26,385円 )	5日目
15,111円 ( 16,622円 )	5日目
17,697円 ( 19,467円 )	5日目
20,222円 ( 22,244円 )	5日目
20,253円 ( 22,278円 )	5日目
24,069円 ( 26,476円 )	5日目
25,235円 ( 27,759円 )	5日目
30,373円 ( 33,410円 )	5日目
27,840円 ( 30,624円 )	5日目
23,962円 ( 26,358円 )	5日目
27,840円 ( 30,624円 )	5日目
27,885円 ( 30,674円 )	5日目
32,867円 ( 36,154円 )	5日目
36,765円 ( 40,442円 )	5日目

詳細情報

基本情報

基本情報

金属製コントロールボックス。
【特長】
・パッキン付きなので外部からの塵を防ぎ内部機器を保護します
・塵をきらう制御機器の収納にご利用ください
・キャッチクリップを使用していますので南京錠での施錠も可能です
・塗装は耐久性（防錆力）に優れた粉体塗装
・IP4X

ご注意

【仕様変更のお知らせ】
本シリーズは21年12月18日よりブランド先にて一部仕様変更となっております。詳細はこちらをご確認ください。

日東工業ボックス穴加工サービス開始しました！
・Webで簡単設計（CAD知識は不要！）
・短納期出荷
・固有型番発行で注文から管理まで一括管理
→サービス詳細はこちら

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
