波動スイッチ（照光）スナップインタイプ

Name: 波動スイッチ（照光） スナップインタイプ
Brand: ミヤマ電器
SKU: 222000571975
Rating: 4.2 (5 reviews)

カタログ |

通常単価(税別): 380円～590円

税込単価: 418円～649円

通常出荷日：在庫品1日目当日出荷可能

スナップイン対応の波動スイッチ。【特長】・操作性も良好で使いやすい構造。【用途】・用途多彩。

詳細を確認

4.24.2

よく一緒に見られています

ミヤマ電器

波動スイッチ DS-059シリーズ

通常価格(税別)： 163円 (税込価格：179円)

通常出荷日：在庫品1日目

未確定：候補が5型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

照光式スナップインタイプの特長

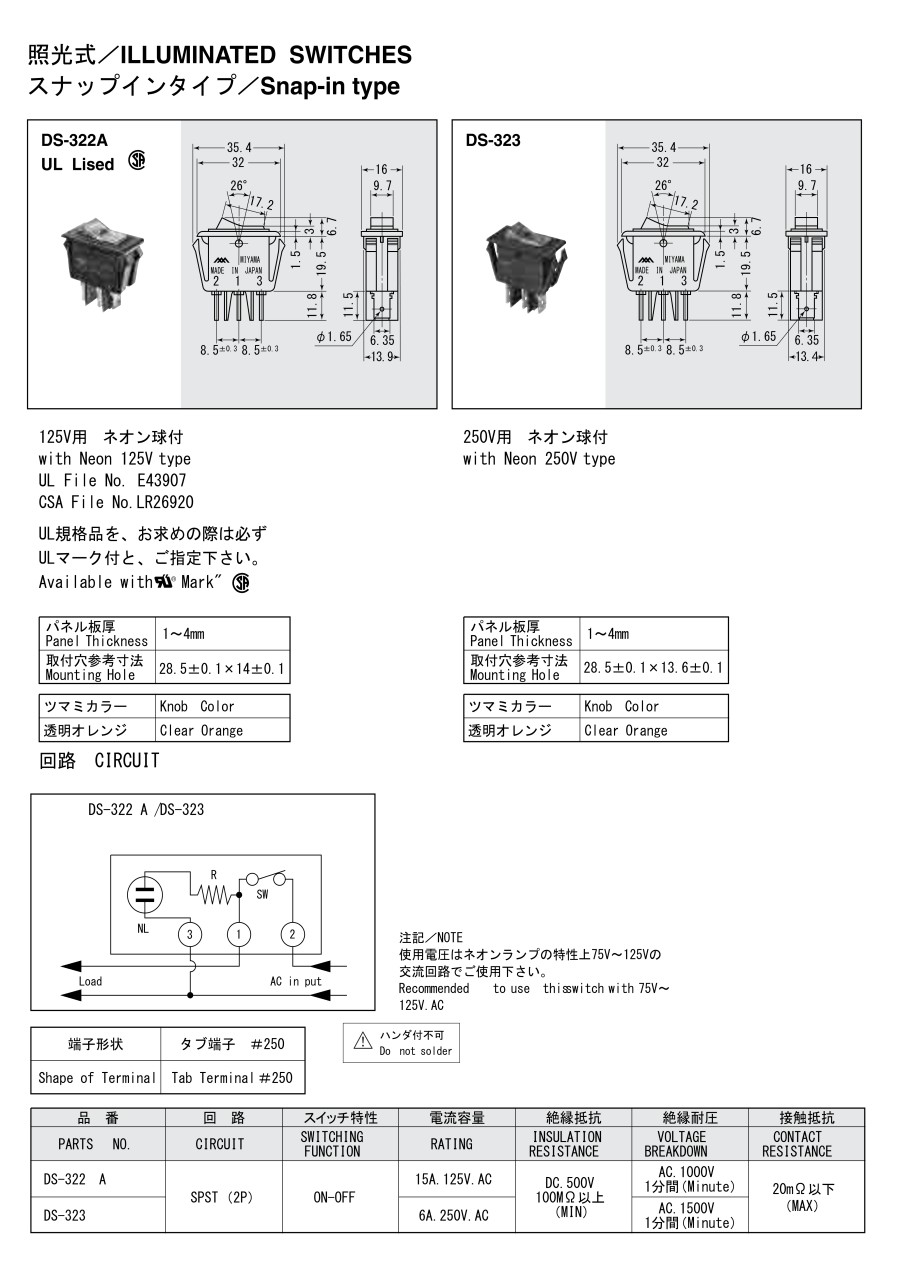

DS-323/DS-322Aの特長と寸法

DS-322A

パネル板厚 Panel Thickness	1～4mm
取付穴参考寸法 Mounting Hole	28.5±0.1×14±0.1

DS-323

パネル板厚 Panel Thickness	1～4mm
取付穴参考寸法 Mounting Hole	28.5±0.1×13.6±0.1

回路図(使用電圧はネオンランプの特性上75V～125Vの交流回路でご使用下さい。)

端子形状	タブ端子　#250
Shape of Terminal	Tab Terminal #250

DS-322Aの寸法図

DS323の寸法図

品番	回路	スイッチ特性	電流容量	絶縁抵抗	絶縁耐圧	接触抵抗
PARTS NO.	CIRCUIT	SWITCHING FUNCTION	RATING	INSULATION RESISTANCE	VOLTAGE BREAKDOWN	CONTACT RESISTANCE
DS-322 A	SPST (2P)	ON-OFF	15A.125V.AC	DC.500V 100MΩ以上 (MIN)	AC.1000V 1分間(Minute)	20mΩ以下 (MAX)
DS-323	SPST (2P)	ON-OFF	6A.250V.AC	DC.500V 100MΩ以上 (MIN)	AC.1500V 1分間(Minute)	20mΩ以下 (MAX)

DS-324/DS-325の特長と寸法

DS-324 W/L

パネル板厚 Panel Thickness	1.2～4mm
取付穴参考寸法 Mounting Hole	24.8×12.6mm

DS-325 W/L

パネル板厚 Panel Thickness	1～4mm
取付穴参考寸法 Mounting Hole	28.5×14mm

DS-324W/Lの回路図

DS-325W/Lの回路図

DS-324W/Lの寸法図

DS-325W/Lの寸法図

端子形状	タブ端子　#250
Shape of Terminal	Tab Terminal #250

品番	回路	スイッチ特性	電流容量	絶縁抵抗	絶縁耐圧	接触抵抗
PARTS NO.	CIRCUIT	SWITCHING FUNCTION	RATING	INSULATION RESISTANCE	VOLTAGE BREAKDOWN	CONTACT RESISTANCE
DS-324 W/L	SPST (2P)	ON-OFF	15A.125V.AC	DC.500V 100MΩ以上 (MIN)	AC.1000V 1分間 (Minute)	20mΩ以下 (MAX)
DS-325 W/L	SPST (2P)	ON-OFF	15A.125V.AC	DC.500V 100MΩ以上 (MIN)	AC.1000V 1分間 (Minute)	20mΩ以下 (MAX)

型番リスト

表示件数

型番

注文停止中

代表規格

寸法縦

(mm)

寸法横

(mm)

寸法奥行

(mm)

電流容量 AC125Vの時

(A)

電流容量 AC250Vの時

(A)

ツマミ色

パネル板厚（Min)

(mm)

最小発注数量

UL / CSA	35.4	16	38.0	15	-	透明橙	1.0	1個
-	35.4	16	38.0	-	6	透明橙	1.0	2個
UL / CSA	28.0	14.8	34.95	15	-	透明橙	1.2	1個
UL / CSA	32	16	35.2	15	-	透明橙	1.0	1個
UL / CSA	32	16	35.2	15	-	透明赤	1.0	1個

通常単価(税別) (税込単価)	通常出荷日

380円 ( 418円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	在庫品1日目当日出荷可能
476円 ( 524円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
