ミニ・ミニトグルスイッチ MS-600シリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
MS-600A-Bの仕様・寸法情報
形状
その他
取付穴
[その他] φ5.2
接点構成(トグル、ロッカ)
SPDT
端子形状
はんだ端子
寸法 縦(mm)
9.0
寸法 横(mm)
6
寸法 奥行(mm)
27.7
電流容量 AC125Vの時(A)
3
操作レバー形状
バット状レバー
スイッチ特性
ON-ON
商品情報
製品仕様
MS-600□-B
取付穴参考寸法
MS-600K-B 外形図
MS-600F-B 外形図
| 品番 | 回路 | スイッチ特性 | 電流容量 | 絶縁抵抗 | 絶縁耐圧 | 接触抵抗 |
|---|---|---|---|---|---|---|
| PARTS NO. | CIRCUIT | SWITCHING FUNCTION | RATING | INSULATION RESISTANCE | VOLTAGE BREAKDOWN | CONTACT RESISTANCE |
| MS-600K-□ | SPST(2P) | ON-OFF | 3A.125V.AC | DC.500V 100MΩ以上 (MIN) | AC.1000V 1分間(Minute) | 20mΩ以下 (MAX) |
| MS-600A-□ | SPDT(3P) | ON-ON | ||||
| MS-600F-□ | DPDT(6P) | ON-ON |
- レバー仕上げ:ニッケルメッキ
- MS-600□-B:バット状レバー

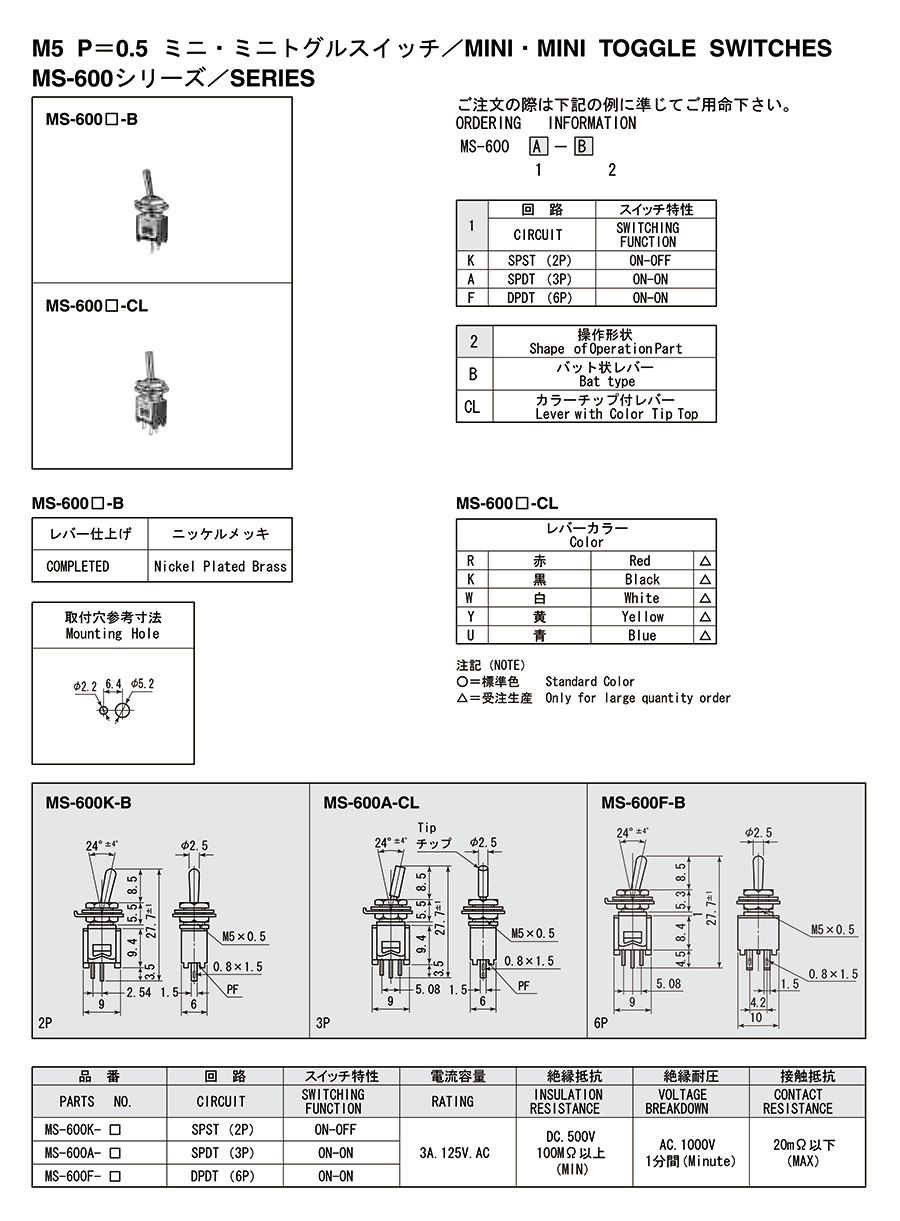

カタログ
ミニ・ミニトグルスイッチ MS-600シリーズの型番MS-600A-Bのページです。
型番MS-600A-Bに関する仕様情報を記載しております。
ミニ・ミニトグルスイッチ MS-600シリーズのレビュー
切替器に
5
5.02019/03/31
信号切り替え用に購入しました。
クリック感よくMade in Japanの品質です。
0人が参考にしています。
機器のスイッチとして使用
5
5.02017/02/09
使い勝手がよく、大きさも希望どおりのもので、長年愛用しております。
今まで問題を感じがことがなく、品質も十分だと思います...もっと読む
0人が参考にしています。
