ミヤマ電器

トグルスイッチ MS-550シリーズ

トグルスイッチ MS-550シリーズ MS-550K
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
231円
税込単価
254円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

トグルスイッチ DS-122

ミヤマ電器

トグルスイッチ DS-122
5
通常価格(税別)： 530円 (税込価格：583円)

通常出荷日：在庫品1日目

トグルスイッチ。【特長】・軽快な操作力で操作感も抜群。【用途】・多様な用途に使...

詳細情報を確認する
  • 形状
    その他
  • 取付穴
    φ6.2
  • 端子形状
    はんだ端子
  • 寸法 縦 (mm)
    13
  • 寸法 横 (mm)
    12.6
  • 寸法 奥行 (mm)
    34.5
  • 電流容量 AC125Vの時 (A)
    3
  • 電流容量 AC250Vの時 (A)
    1

ご注意

  • 【お知らせ】
    2019年4月頃よりスイッチケースの色が変更になる場合がございます。
    ※特注製品のAS品番製品も含む
    ◆変更内容
    　従来材料：パナソニック：メラミンフェノール　MP685A70L（RoHs対応品）
    　変更材料：パナソニック：メラミンフェノール　MP6903A70L（RoHs対応品）

型番:

MS-550K
解除
    数量：
    －閉じる

    MS-550Kの仕様・寸法情報

    形状
    その他
    取付穴
    [φ6] φ6.2
    接点構成(トグル、ロッカ)
    SPST
    端子形状
    はんだ端子
    寸法 縦(mm)
    13
    寸法 横(mm)
    12.6
    寸法 奥行(mm)
    34.5
    電流容量 AC125Vの時(A)
    3
    電流容量 AC250Vの時(A)
    1
    スイッチ特性
    ON-OFF

    商品情報

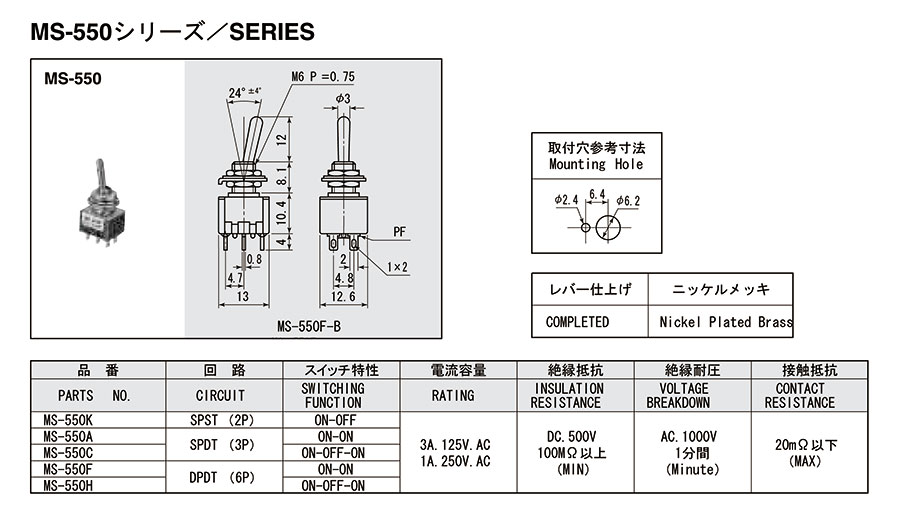

    製品仕様

    MS-550

    MS-550

    取付穴参考寸法

    取付穴参考寸法

    品番回路スイッチ特性電流容量絶縁抵抗絶縁耐圧接触抵抗
    PARTS NO.CIRCUITSWITCHING
    FUNCTION    		RATINGINSULATION
    RESISTANCE    		VOLTAGE
    BREAKDOWN    		CONTACT
    RESISTANCE
    MS-550KSPST(2P)ON-OFF3A.125V.AC
    1A.250V.AC    		DC.500V
    100MΩ以上
    (MIN)    		AC.1000V
    1分間
    (Minute)    		20mΩ以下
    (MAX)
    MS-550ASPDT(3P)ON-ON
    MS-550CON-OFF-ON
    MS-550FDPDT(6P)ON-ON

    レバー仕上げ:ニッケルメッキ

    型番リスト

    表示件数
  • 1
    • 型番
    MS-550K

    接点構成(トグル、ロッカ)

    スイッチ特性

    		最小発注数量
    SPST
    ON-OFF
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    231円
    ( 254円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    トグルスイッチ。
    【特長】
    ・軽快な操作力で操作感も抜群。
    【用途】
    ・多様な用途に使用可能。

    ご注意

    • 【お知らせ】
      2019年4月頃よりスイッチケースの色が変更になる場合がございます。
      ※特注製品のAS品番製品も含む
      ◆変更内容
      　従来材料：パナソニック：メラミンフェノール　MP685A70L（RoHs対応品）
      　変更材料：パナソニック：メラミンフェノール　MP6903A70L（RoHs対応品）

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    トグルスイッチ MS-550シリーズの型番MS-550Kのページです。 型番MS-550Kに関する仕様情報を記載しております。
    トグルスイッチ MS-550シリーズのレビュー
    4.6平均満足度：4.66件のレビュー
    操作盤のスイッチ
    5
    満足度：5.02022/02/21
    安価だが操作感が良く耐久性も問題ないのでよく使用しています。当日出荷なので急いでいるときに助かります。
    1人が参考にしています。
    DCファンの入り切りスイッチ
    4
    満足度：4.02021/03/01
    最小購入数量が4ケと実際に必要な量の３ケよりは余分であったがコストも安いし送料が無料であるから１ケは予備品とすることで購...もっと読む
    0人が参考にしています。
    設備の電源スイッチ
    5
    満足度：5.02021/01/13
    設備の電源スイッチとして購入。 単品での購入が出来て助かりました。 線との接続は基本的に半田付けになるかと思いますが 小...もっと読む
    0人が参考にしています。
    製品用治具
    5
    満足度：5.02019/09/17
    社内で製作する治具用に購入しました。 サイズと相互性が良くスイッチのオンオフがいい感じです。 単品で購入可能で短納期で助...もっと読む
    0人が参考にしています。
    操作スイッチとして
    5
    満足度：5.02018/12/15
    小さくて取り付け場所にこまりません。小さいからといって、操作部のシャフトは長いのでON-OFFの操作はやりやすいです。配...もっと読む
    0人が参考にしています。
    6件全て見る
