トグルスイッチ MS-500シリーズ
未確定：候補が3型番あります。
商品情報
製品仕様
MS-500□-B
MS-500□-BC
MS-500□-F
MS-500□-MF
MS-500□-B2

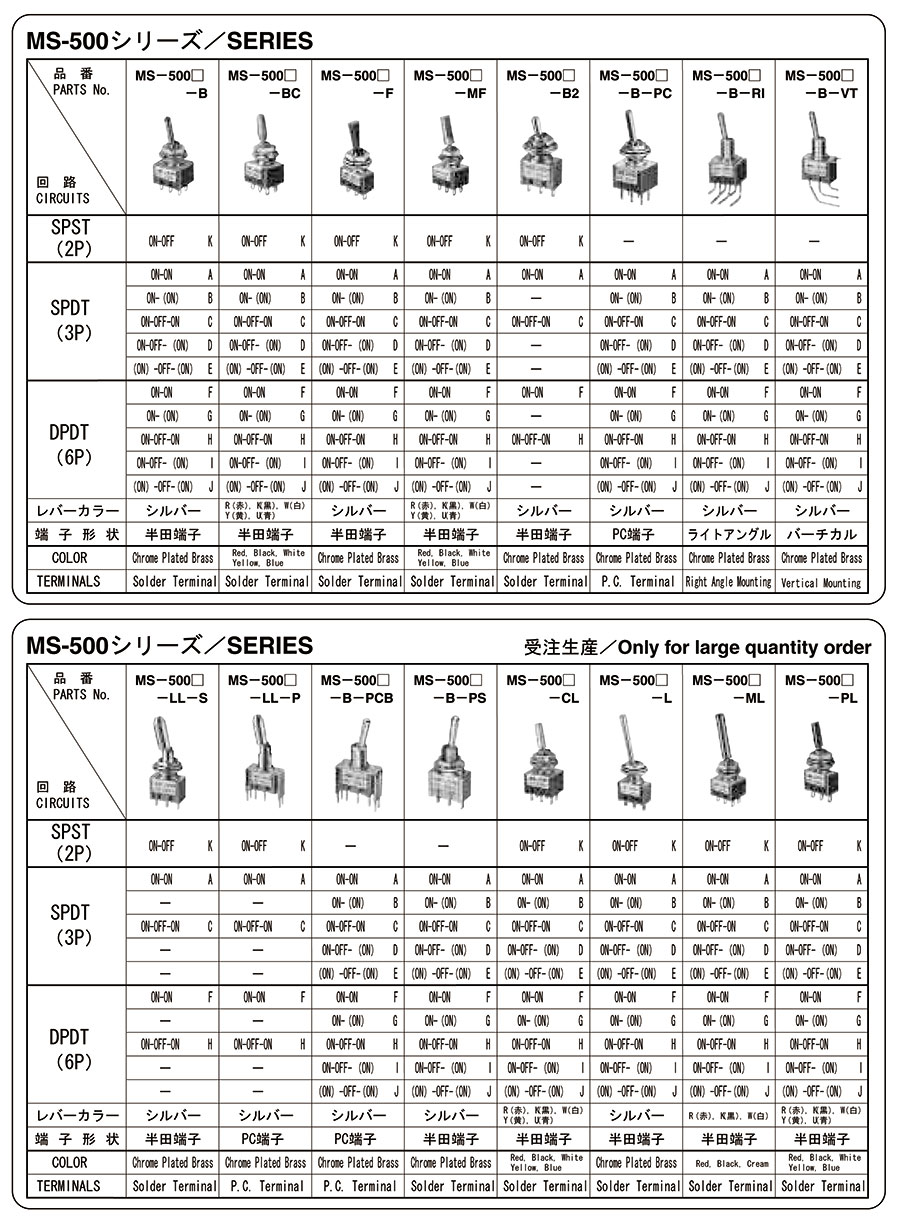

| 回路 CIRCUITS | 品番 PARTS No. | ||||
|---|---|---|---|---|---|
| MS-500□-B | MS-500□-BC | MS-500□-F | MS-500□-MF | MS-500□-B2 | |
| SPST (2P) | ON-OFF K | ON-OFF K | ON-OFF K | ON-OFF K | ON-OFF K |
| SPDT (3P) | ON-ON A | ON-ON A | ON-ON A | ON-ON A | ON-ON A |
| ON-(ON) B | ON-(ON) B | ON-(ON) B | ON-(ON) B | - | |
| ON-OFF-ON C | ON-OFF-ON C | ON-OFF-ON C | ON-OFF-ON C | ON-OFF-ON C | |
| ON-OFF-(ON) D | ON-OFF-(ON) D | ON-OFF-(ON) D | ON-OFF-(ON) D | - | |
| (ON)-OFF-(ON) E | (ON)-OFF-(ON) E | (ON)-OFF-(ON) E | (ON)-OFF-(ON) E | - | |
| DPDT (6P) | ON-ON F | ON-ON F | ON-ON F | ON-ON F | ON-ON F |
| ON-(ON) G | ON-(ON) G | ON-(ON) G | ON-(ON) G | - | |
| ON-OFF-ON H | ON-OFF-ON H | ON-OFF-ON H | ON-OFF-ON H | ON-OFF-ON H | |
| ON-OFF-(ON) I | ON-OFF-(ON) I | ON-OFF-(ON) I | ON-OFF-(ON) I | - | |
| (ON)-OFF-(ON) J | (ON)-OFF-(ON) J | (ON)-OFF-(ON) J | (ON)-OFF-(ON) J | - | |
| レバーカラー | シルバー | R(赤), K(黒), W(白), Y(黄), U(青) | シルバー | R(赤), K(黒), W(白), Y(黄), U(青) | シルバー |
| 端子形状 | 半田端子 | 半田端子 | 半田端子 | 半田端子 | 半田端子 |
| COLOR | Chrome Plated Brass | Red,Black,White Yellow,Blue | Chrome Plated Brass | Red,Black,White Yellow,Blue | Chrome Plated Brass |
| TERMINALS | Solder Terminal | Solder Terminal | Solder Terminal | Solder Terminal | Solder Terminal |
トグルスイッチの品番例
品番例
| 1 | 回路 CIRCUIT | スイッチ特性 SWITCHING FUNCTION | レバー振れ角度 Lever Travel Angle |
|---|---|---|---|
| K A B C D E F G H I J | SPST(2P) SPDT(3P) SPDT(3P) SPDT(3P) SPDT(3P) SPDT(3P) DPDT(6P) DPDT(6P) DPDT(6P) DPDT(6P) DPDT(6P) | ON-OFF ON-ON ON-(ON) ON-OFF-ON ON-OFF-(ON) (ON)-OFF-(ON) ON-ON ON-(ON) ON-OFF-ON ON-OFF-(ON) (ON)-OFF-(ON) | 24°±4° |
| 20°±4° | |||
| 12°±2° | |||
| 24°±4° | |||
| 20°±4° | |||
| 12°±2° |
| 2 | 操作形状 |
|---|---|
| B BC F MF PL CL L LL ML B2 | バット状レバー バット状レバー(塩ビキャップ付) 金属フラットレバー モールドフラットレバー プラスチックキャップレバー カラーチップ付レバー 金属ロングレバー ロックレバー モールドロングレバー バット状ショートレバー |
| 3 | 操作部色 又は端子形状 |
|---|---|
| R K W Y U S P/PC PCB RI VT PS | 赤 黒 白 黄 青 半田端子 PC端子 PC端子ブラケットマウント付き ライトアングル バーチカル 半田端子防滴スイッチ |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
251円 ( 276円 ) | 在庫品1日目当日出荷可能 |
600円 ( 660円 ) | 在庫品1日目当日出荷可能 |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
